各种液晶显示器介绍

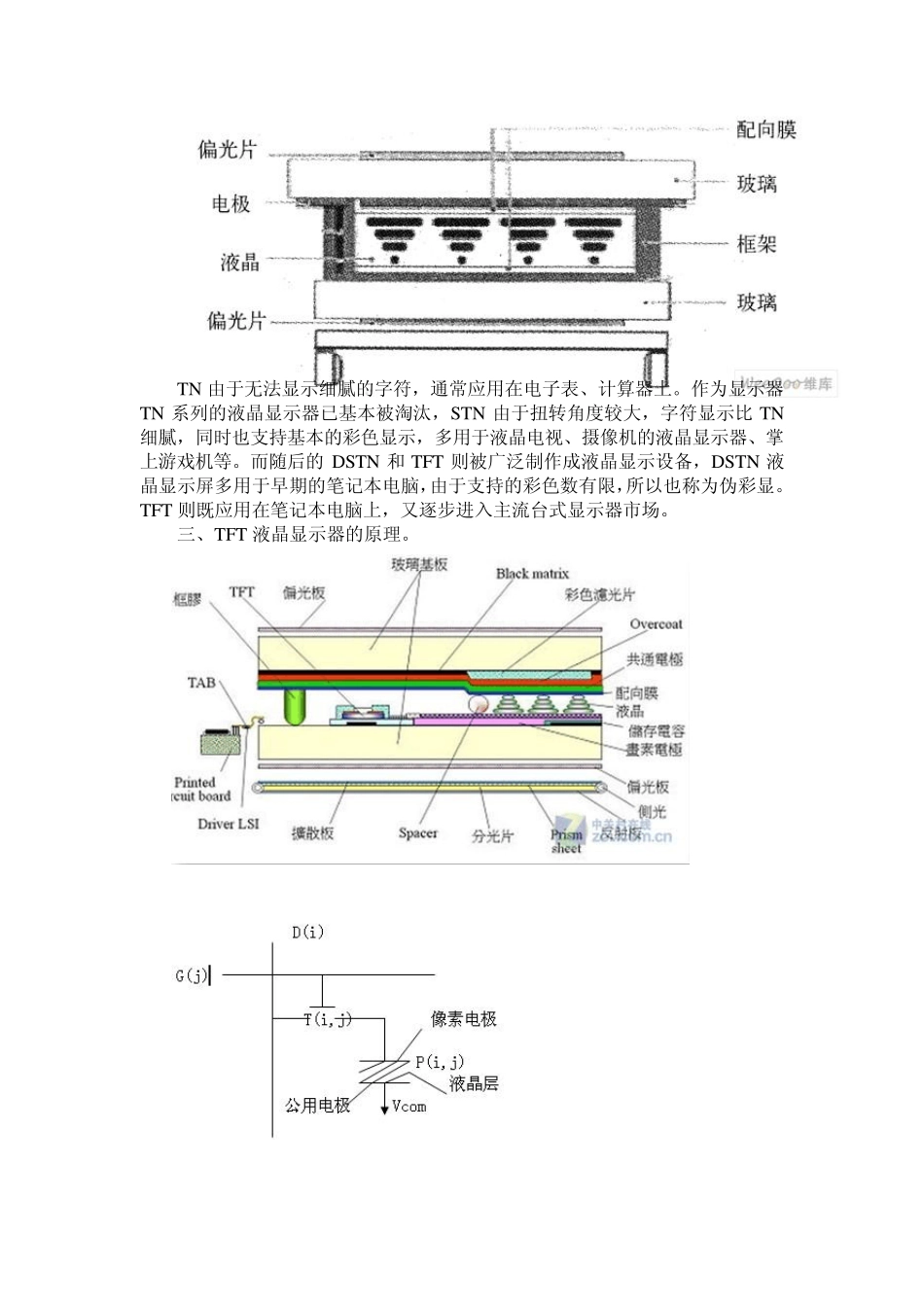

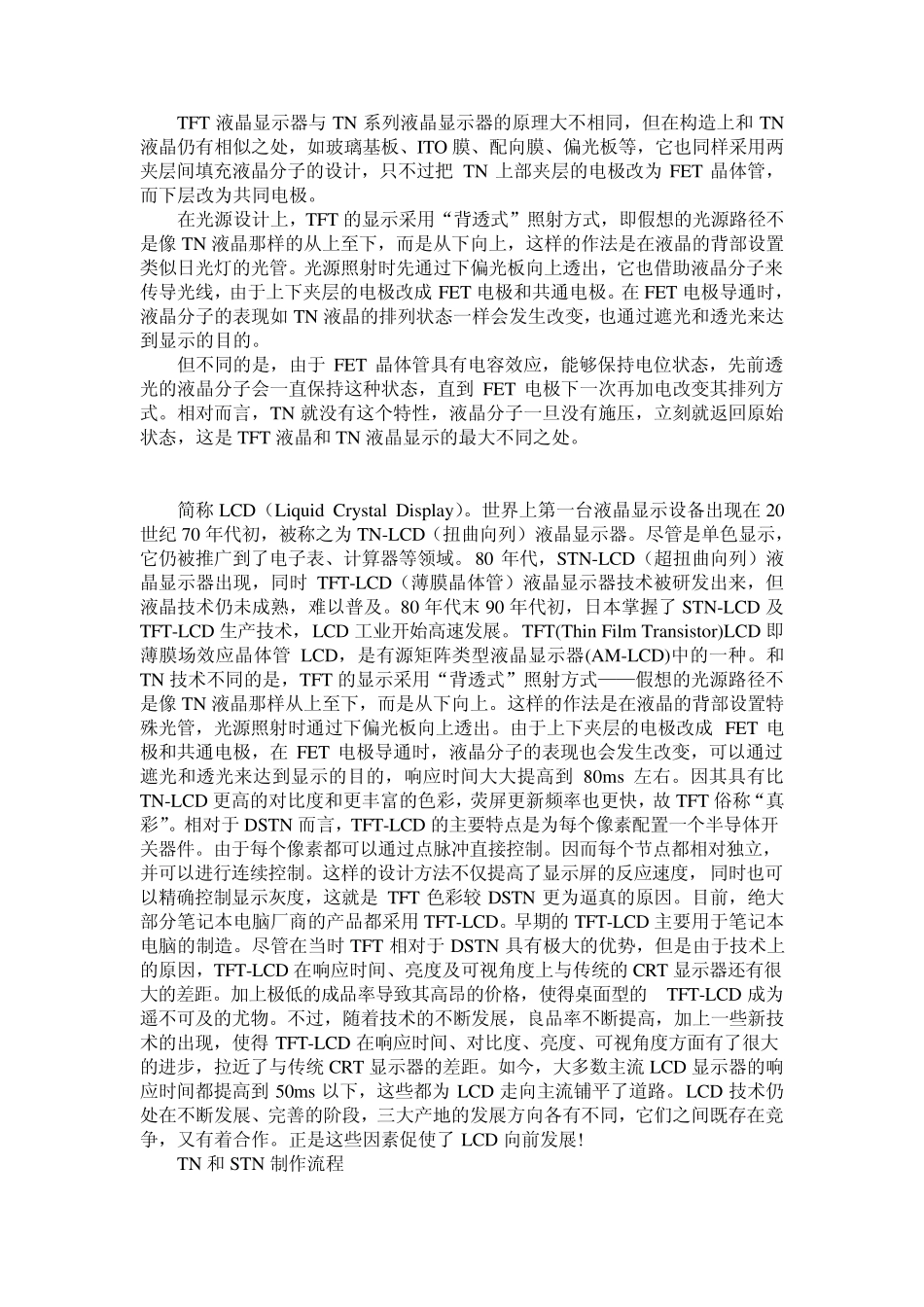

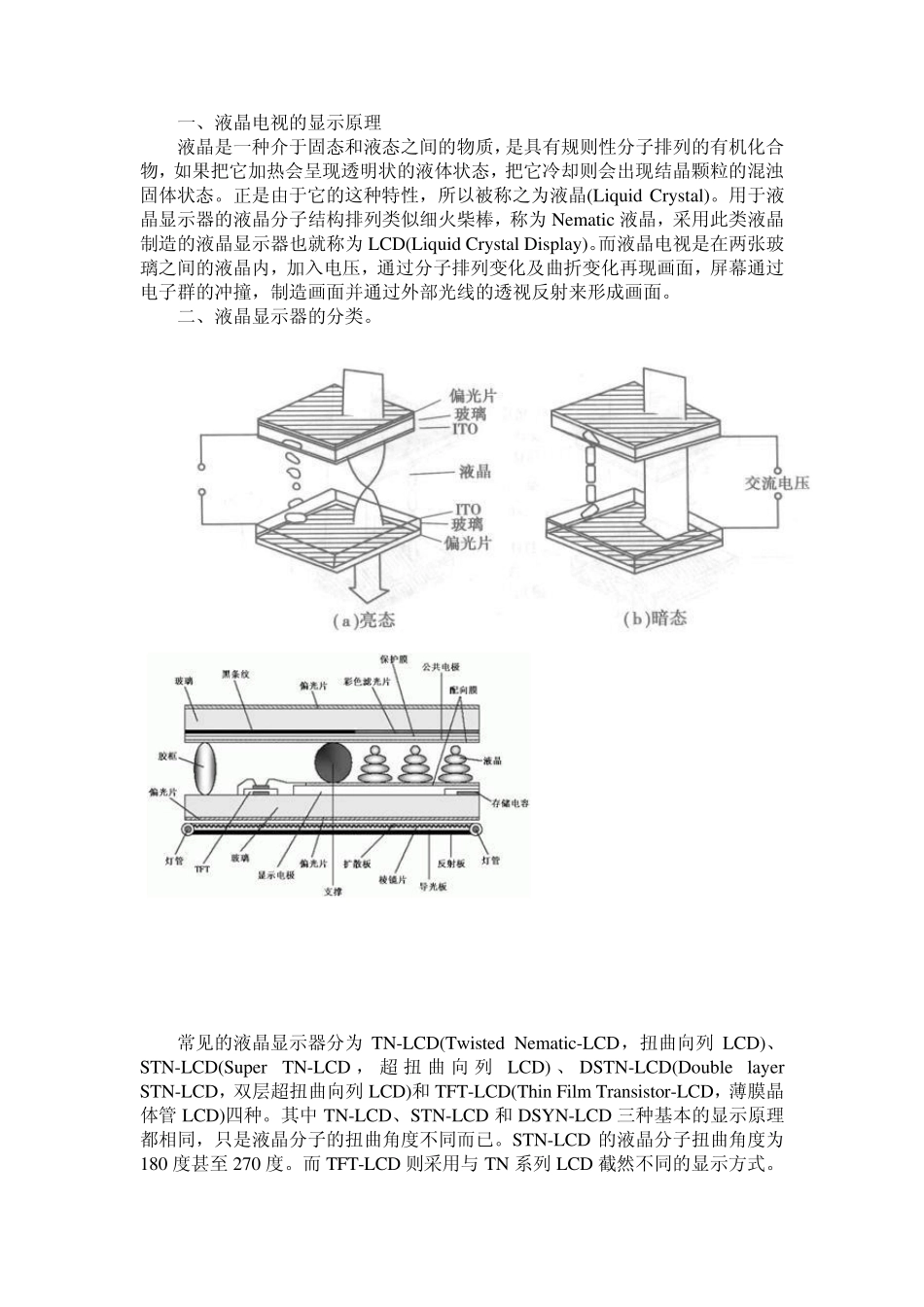

一、液晶电视的显示原理 液晶是一种介于固态和液态之间的物质，是具有规则性分子排列的有机化合物，如果把它加热会呈现透明状的液体状态，把它冷却则会出现结晶颗粒的混浊固体状态。正是由于它的这种特性，所以被称之为液晶(Liquid Crystal)。用于液晶显示器的液晶分子结构排列类似细火柴棒，称为 Nematic 液晶，采用此类液晶制造的液晶显示器也就称为 LCD(Liquid Crystal Display)。而液晶电视是在两张玻璃之间的液晶内，加入电压，通过分子排列变化及曲折变化再现画面，屏幕通过电子群的冲撞，制造画面并通过外部光线的透视反射来形成画面。 二、液晶显示器的分类。 常见的液晶显示器分为 TN-LCD(Twisted Nematic-LCD，扭曲向列 LCD)、STN-LCD(Super TN-LCD ， 超 扭 曲 向 列 LCD) 、 DSTN-LCD(Double layer STN-LCD，双层超扭曲向列 LCD)和 TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管 LCD)四种。其中 TN-LCD、STN-LCD 和 DSYN-LCD 三种基本的显示原理都相同，只是液晶分子的扭曲角度不同而已。STN-LCD 的液晶分子扭曲角度为180 度甚至 270 度。而 TFT-LCD 则采用与 TN 系列 LCD 截然不同的显示方式。 TN 由于无法显示细腻的字符，通常应用在电子表、计算器上。作为显示器TN 系列的液晶显示器已基本被淘汰，STN 由于扭转角度较大，字符显示比 TN细腻，同时也支持基本的彩色显示，多用于液晶电视、摄像机的液晶显示器、掌上游戏机等。而随后的DSTN 和 TFT 则被广泛制作成液晶显示设备，DSTN 液晶显示屏多用于早期的笔记本电脑，由于支持的彩色数有限，所以也称为伪彩显。TFT 则既应用在笔记本电脑上，又逐步进入主流台式显示器市场。 三、TFT 液晶显示器的原理。 TFT 液晶显示器与 TN 系列液晶显示器的原理大不相同，但在构造上和 TN液晶仍有相似之处，如玻璃基板、ITO 膜、配向膜、偏光板等，它也同样采用两夹层间填充液晶分子的设计，只不过把 TN 上部夹层的电极改为 FET 晶体管，而下层改为共同电极。 在光源设计上，TFT 的显示采用“背透式”照射方式，即假想的光源路径不是像 TN 液晶那样的从上至下，而是从下向上，这样的作法是在液晶的背部设置类似日光灯的光管。光源照射时先通过下偏光板向上透出，它也借助液晶分子来传导光线，由于上下夹层的电极改成 FET 电极和共通电极。在 FET 电极导通时，液晶分子的表现如 TN 液晶的排列状态一样会发生改变，也...
