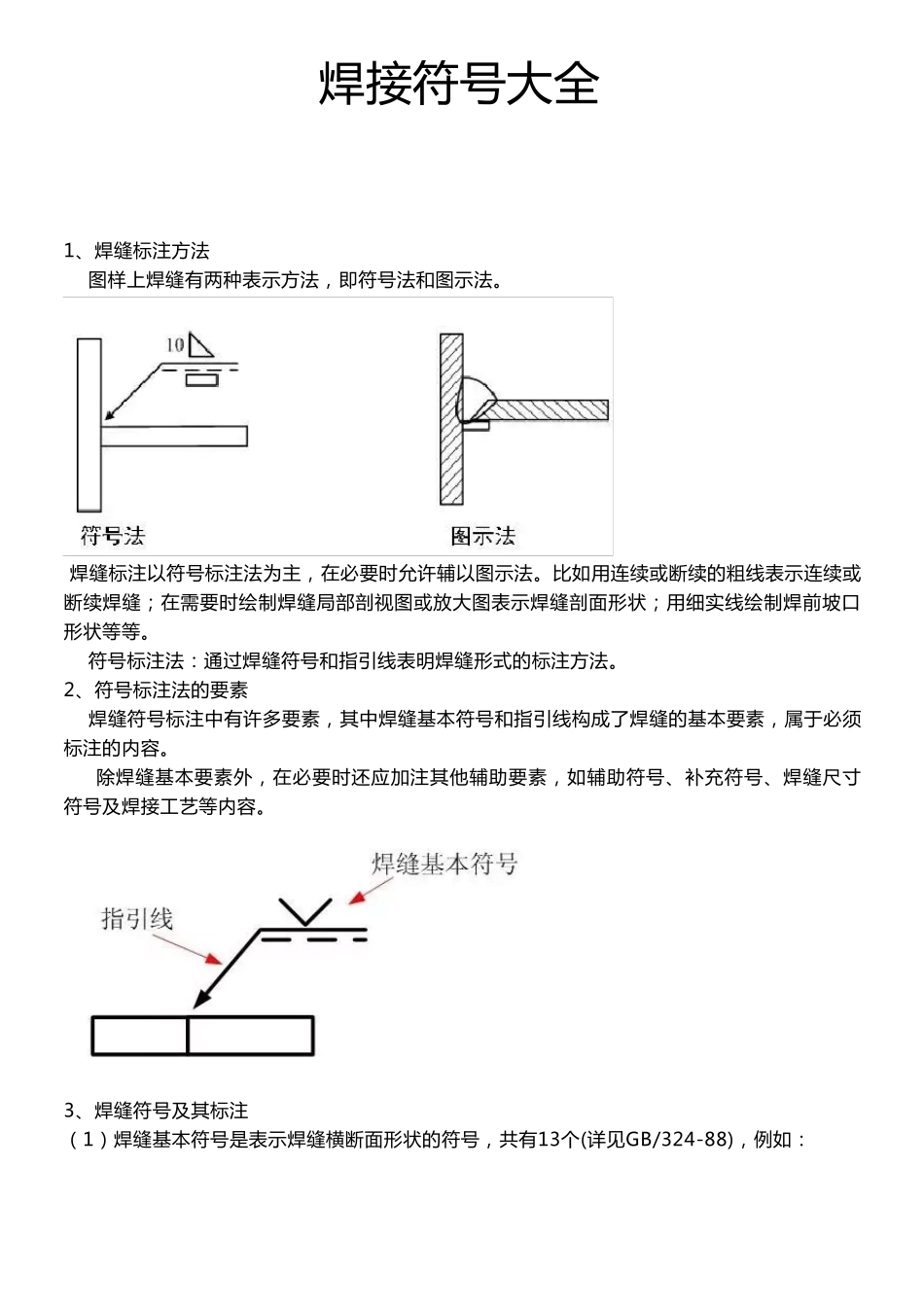

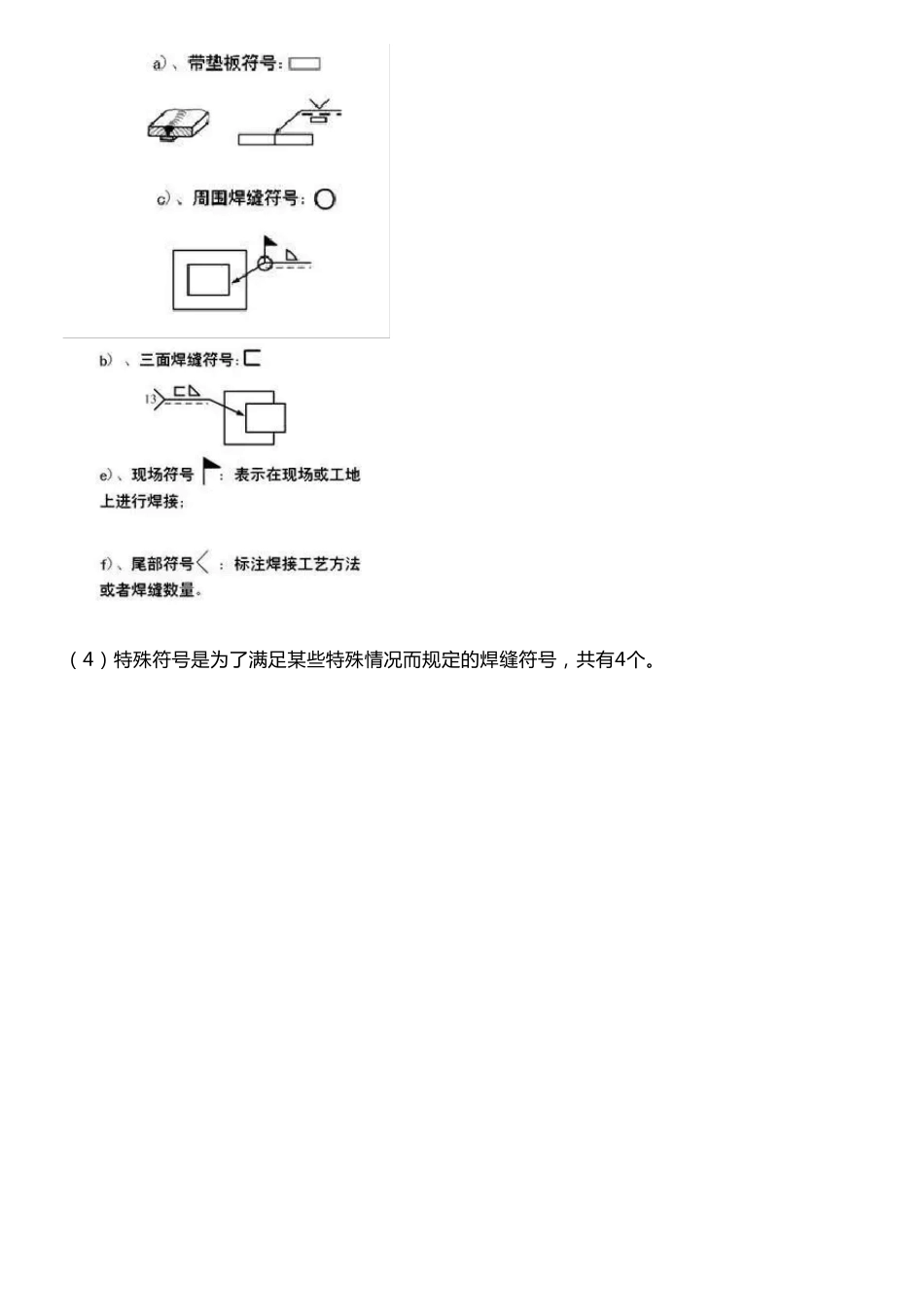

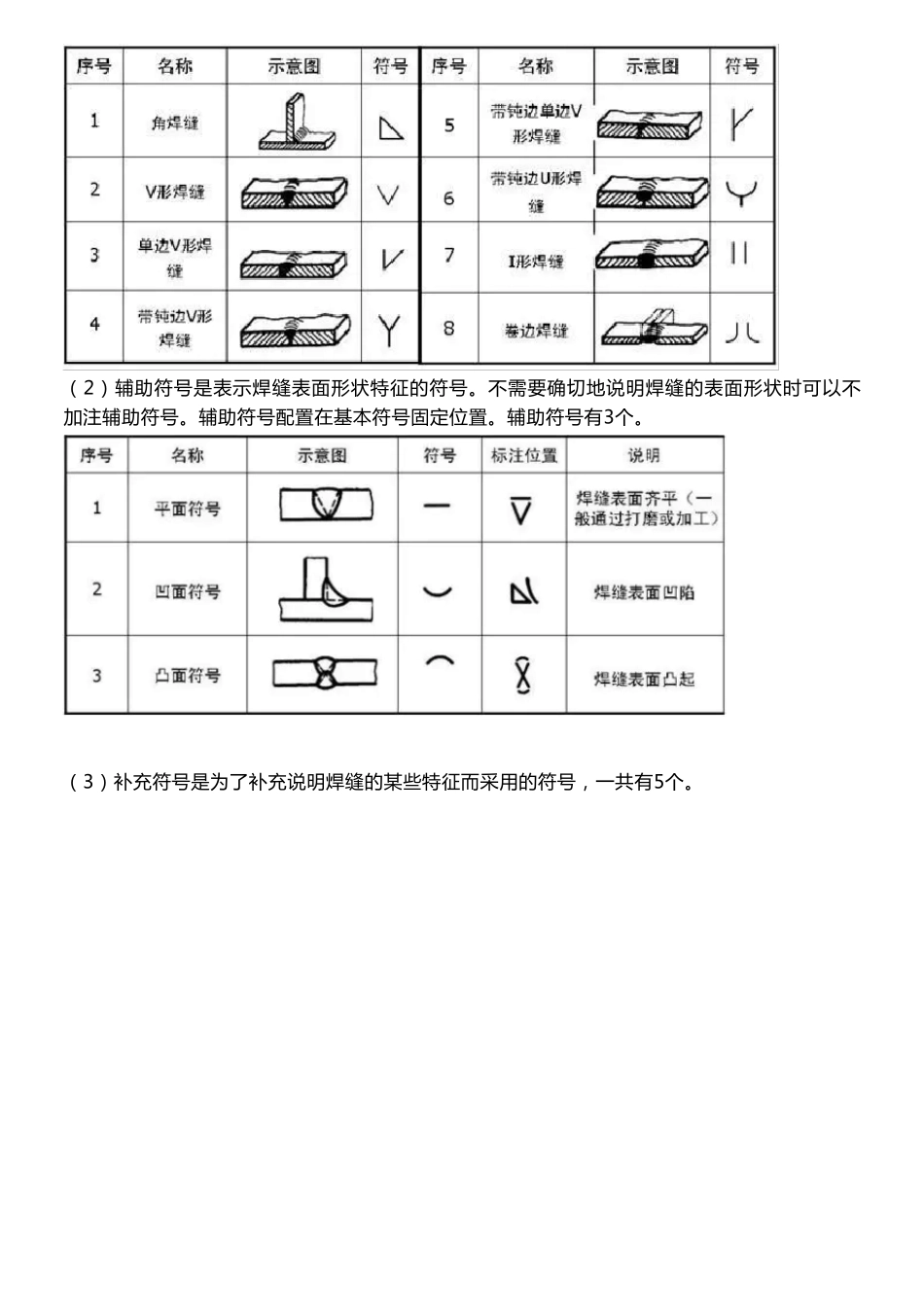

焊 接 符 号 大 全1、 焊 缝 标 注 方 法 图 样 上 焊 缝 有 两 种 表 示 方 法 ， 即 符 号 法 和 图 示 法 。 焊 缝 标 注 以 符 号 标 注 法 为 主 ， 在 必 要 时 允 许 辅 以 图 示 法 。 比 如 用 连 续 或 断 续 的 粗 线 表 示 连 续 或断 续 焊 缝 ； 在 需 要 时 绘 制 焊 缝 局 部 剖 视 图 或 放 大 图 表 示 焊 缝 剖 面 形 状 ； 用 细 实 线 绘 制 焊 前 坡 口形 状 等 等 。 符 号 标 注 法 ： 通 过 焊 缝 符 号 和 指 引 线 表 明 焊 缝 形 式 的 标 注 方 法 。2、 符 号 标 注 法 的 要 素 焊 缝 符 号 标 注 中 有 许 多 要 素 ， 其 中 焊 缝 基 本 符 号 和 指 引 线 构 成 了 焊 缝 的 基 本 要 素 ， 属 于 必 须标 注 的 内 容 。 除 焊 缝 基 本 要 素 外 ， 在 必 要 时 还 应 加 注 其 他 辅 助 要 素 ， 如 辅 助 符 号 、 补 充 符 号 、 焊 缝 尺 寸符 号 及 焊 接 工 艺 等 内 容 。3、 焊 缝 符 号 及 其 标 注（1）焊 缝 基 本 符 号 是表 示 焊 缝 横断 面 形 状 的 符 号 ， 共有 13个(详见GB/324-88)， 例如 ：（2）辅助符号是表示焊缝表面形状特征的符号。不需要确切地说明焊缝的表面形状时可以不加注辅助符号。辅助符号配置在基本符号固定位置。辅助符号有3个。（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。 4、 指 引 线 及 其 标 注 指 引 线 由 箭 头 线 和 基 准 线 组 成 。 （1）箭 头 线 ： 箭 头 可指 向接头 侧和 非接头 侧； 箭 头 线 相对焊缝的位置一般没有特殊要求； 允许箭 头 线 弯折一次。（2）基准线 基准线含有实线基准线和虚线基准线。虚线基准线可画在实线基准线的上方或下方; 焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧; 标注双面或对称焊缝时可不加虚线。5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。焊缝尺寸符号共 有16个（详见GB/324-88），例如：（2）焊缝尺寸符号...
