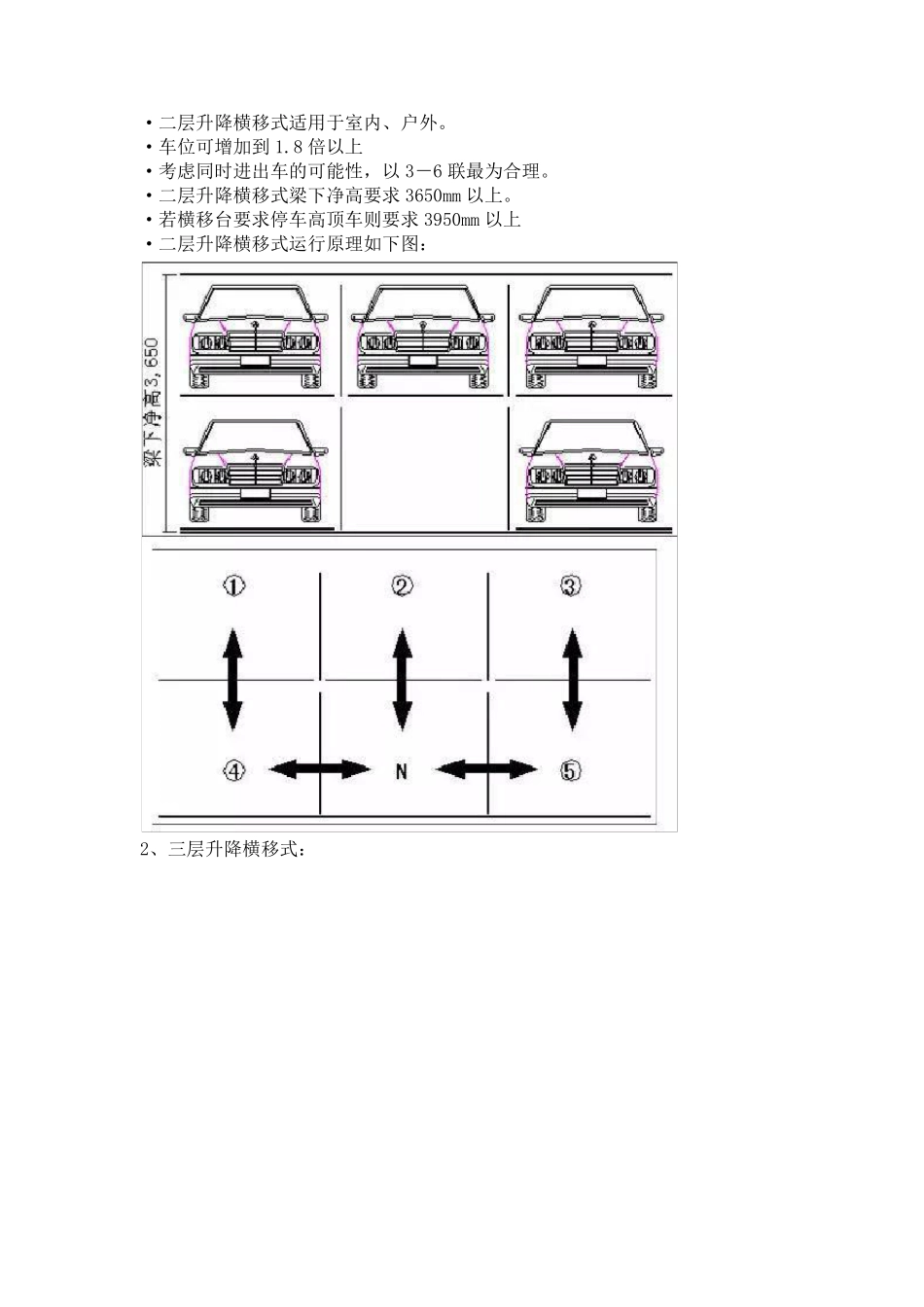

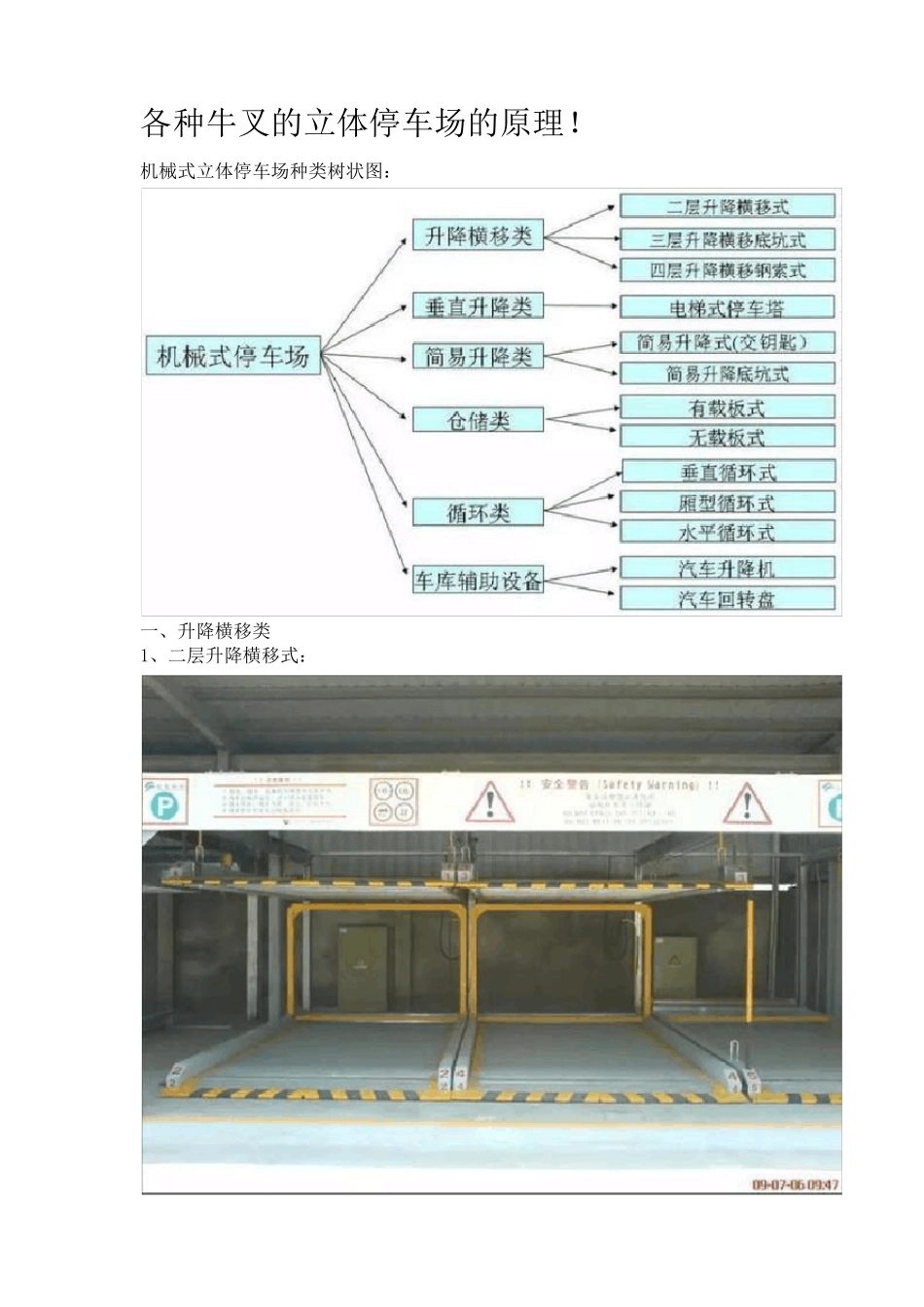

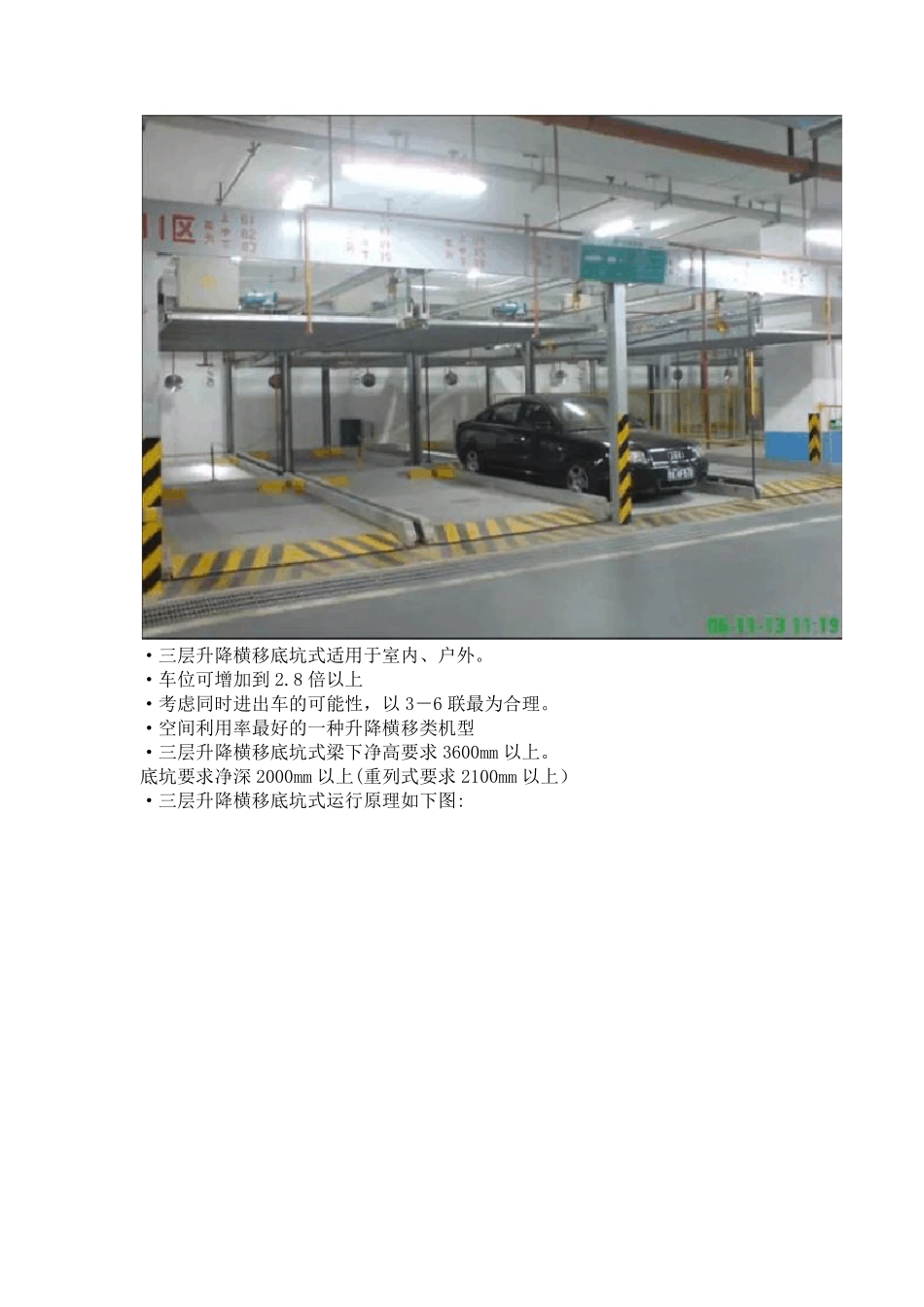

各种牛叉的立体停车场的原理! 机械式立体停车场种类树状图: 一、升降横移类 1、二层升降横移式: ·二层升降横移式适用于室内、户外。 ·车位可增加到 1.8 倍以上 ·考虑同时进出车的可能性,以 3-6 联最为合理。 ·二层升降横移式梁下净高要求 3650mm 以上。 ·若横移台要求停车高顶车则要求 3950mm 以上 ·二层升降横移式运行原理如下图: 2、三层升降横移式: ·三层升降横移底坑式适用于室内、户外。 ·车位可增加到 2.8 倍以上 ·考虑同时进出车的可能性,以 3-6 联最为合理。 ·空间利用率最好的一种升降横移类机型 ·三层升降横移底坑式梁下净高要求 3600mm 以上。 底坑要求净深 2000mm 以上(重列式要求 2100mm 以上) ·三层升降横移底坑式运行原理如下图: 3、四层升降横移钢索式: ·四层升降横移钢索式多用于户外。 ·车位可增加到 3.5 倍以上 ·考虑同时进出车的可能性,以 3-6 联最为合理。 ·同类机型有三层、五层、六层升降横移钢索式 ·四层升降横移钢索式梁下净高要求 7200mm 以上。 ·雨棚须有泄水坡设计 ·四层升降横移钢索式运行原理如下图: 4、配合介面 管路系统: 消防系统: ·上方消防管道利上轿车头、尾位置较低的情况做为消防喷头,合理利用空间。 ·中、下车台利用后方设备与墙体或设备间空隙做一消防喷头侧喷。 出入口设计: 前斜板设计(11 度) 无斜板设计,方便车辆出入库。浅坑边缘用收边角铁保护,防止设备使用时车辆对边缘的损坏,如下图: 二、简易升降类 1、简易升降式(交换钥匙) ·二层简易升降式适用于别墅区、高级酒店、高级小区、医院等 ·车位可增加到 2 倍。 ·二层简易升降式梁下净高要求 2900mm 以上。非常适用于家庭式、楼层较低的楼宇。 2、简易升降底坑式 ·二层简易升降底坑式适用于户外、室内。 ·车位可增加到 2 倍。无须交钥匙。 ·二层简易升降底坑式梁下净高要求 3450mm 以上。底坑净深 2000mm。 ·在室外可不设雨棚,满足某些地理位置的需要。 三、垂直升降类 1、电梯式停车塔特点: ·最有效的土地利用,占地面积少。 ·容车倍率可增到 17 倍以上 ·升降速度快,每分钟可达到 150 米。 ·宁静低噪音设计。 ·人性化操作方式。 ·周全的安全设计。人员在席检知、车台板锁定装置、防跳装置等。 2、垂直升降类土建要求: ●占地面积少只需W7430×L6780,约50平方米的面积(容车尺寸为W2050...
