各种继电器图形符号及其作用、特点

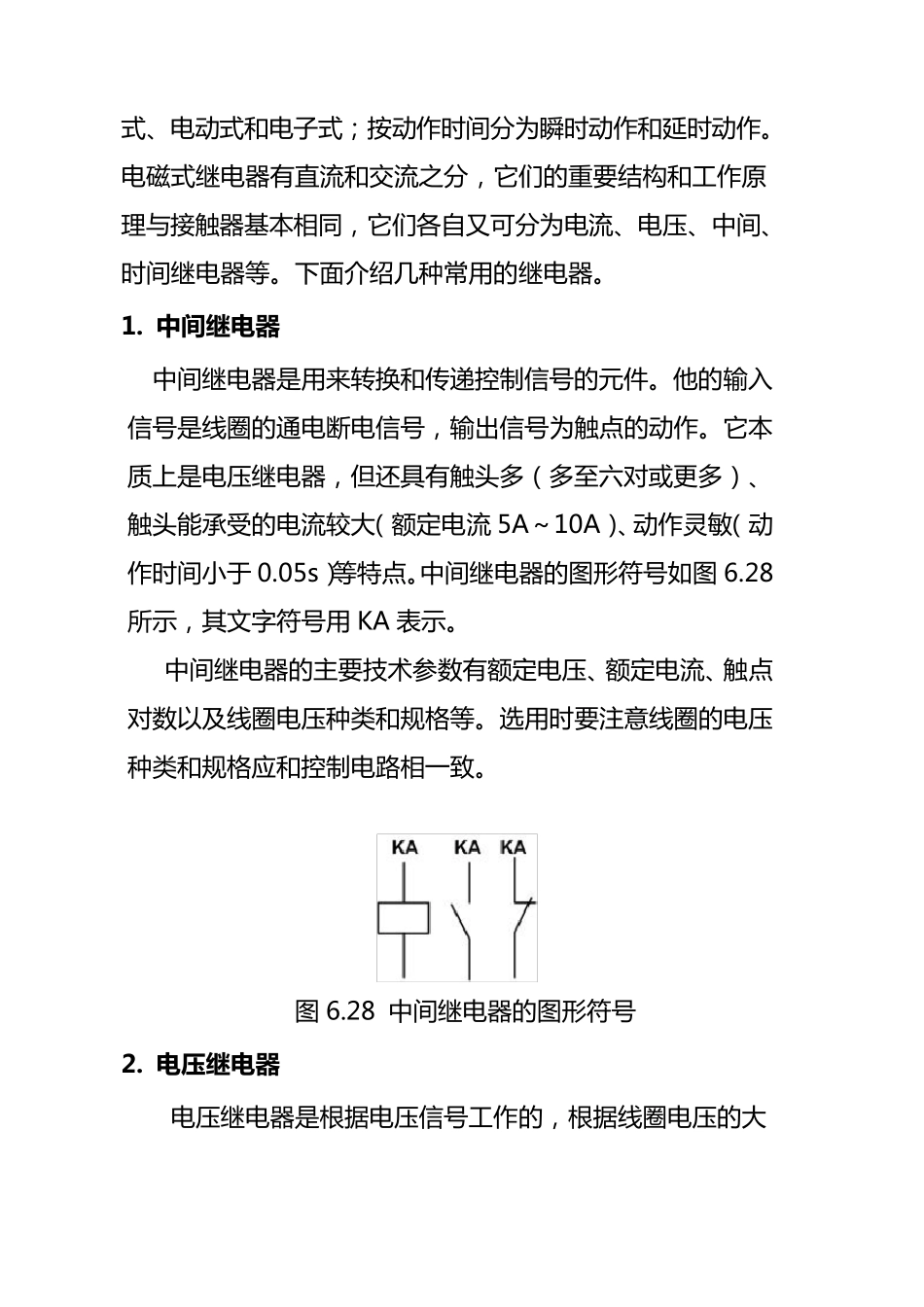

各种继电器图形符号及其作用、特点_第1页
1/39
各种继电器图形符号及其作用、特点_第2页
2/39
各种继电器图形符号及其作用、特点_第3页
3/39
6.2.4 继 电 器 在 机 电 控 制 系 统 中 , 虽 然 利 用 接 触 器 作 为 电 气 执 行 元 件可 以 实 现 最 基 本 的 自 动 控 制 , 但 对 于 稍 复 杂 的 情 况 就 无 能 为力 。 在 极 大 多 数 的 机 电 控 制 系 统 中 , 需 要 根 据 系 统 的 各 种 状态 或 参 数 进 行 判 断 和 逻 辑 运 算 , 然 后 根 据 逻 辑 运 算 结 果 去 控制 接 触 器 等 电 气 执 行 元 件 , 实 现 自 动 控 制 的 目 的 。 这 就 需 要能 够 对 系 统 的 各 种 状 态 或 参 数 进 行 判 断 和 逻 辑 运 算 的 电 器 元件 , 这 一 类 电 器 元 件 就 称 为 继 电 器 。 继 电 器 实 质 上 是 一 种 传 递 信 号 的 电 器 , 它 是 一 种 根 据 特定 形 式 的 输 入 信 号 转 变 为 其 触 点 开 合 状 态 的 电 器 元 件 。 一 般来 说 , 继 电 器 由 承 受 机 构 、中 间机 构 和 执 行 机 构 三部分组成。承 受 机 构 反映继 电 器 的 输 入 量, 并传 递 给中 间机 构 , 与预定的 量(整定 量)进 行 比较, 当达到 整定 量时 (过 量或 欠 量),中 间机 构 就 使 执 行 机 构 动 作 , 其 触 点 闭 合 或 断 开 , 从 而 实 现某 种 控 制 目 的 。 继 电 器 作 为 系 统 的 各 种 状 态 或 参 量判 断 和 逻 辑 运 算 的 电器 元 件 , 主 要 起 到 信 号 转 换 和 传 递 作 用 , 其 触 点 容 量较小 。所 以 , 通 常 接 在 控 制 电 路 中 用 于 反映控 制 信 号 , 而 不 能 像 接触 器 那 样 直 接 接 到 有 一 定 负 荷 的 主 回 路 中 。 这 也 是 继 电 器 与接 触 器 的 根 本 区 别 。 继 电 器 的 种 类 很 多 , 按 它 反映信 号 的 种 类 可 分为 电 流 、电 压 、速 度 、压 力 、温 度 等 ; 按 动 作 原 理 分为 电 磁 式 、感 应式 、电动式 和电子式 ;按动作时间分为瞬时动作和延时动作。电磁式 继电器有直流和交流之分,它们的重要结构和工作原理与接触器基...
