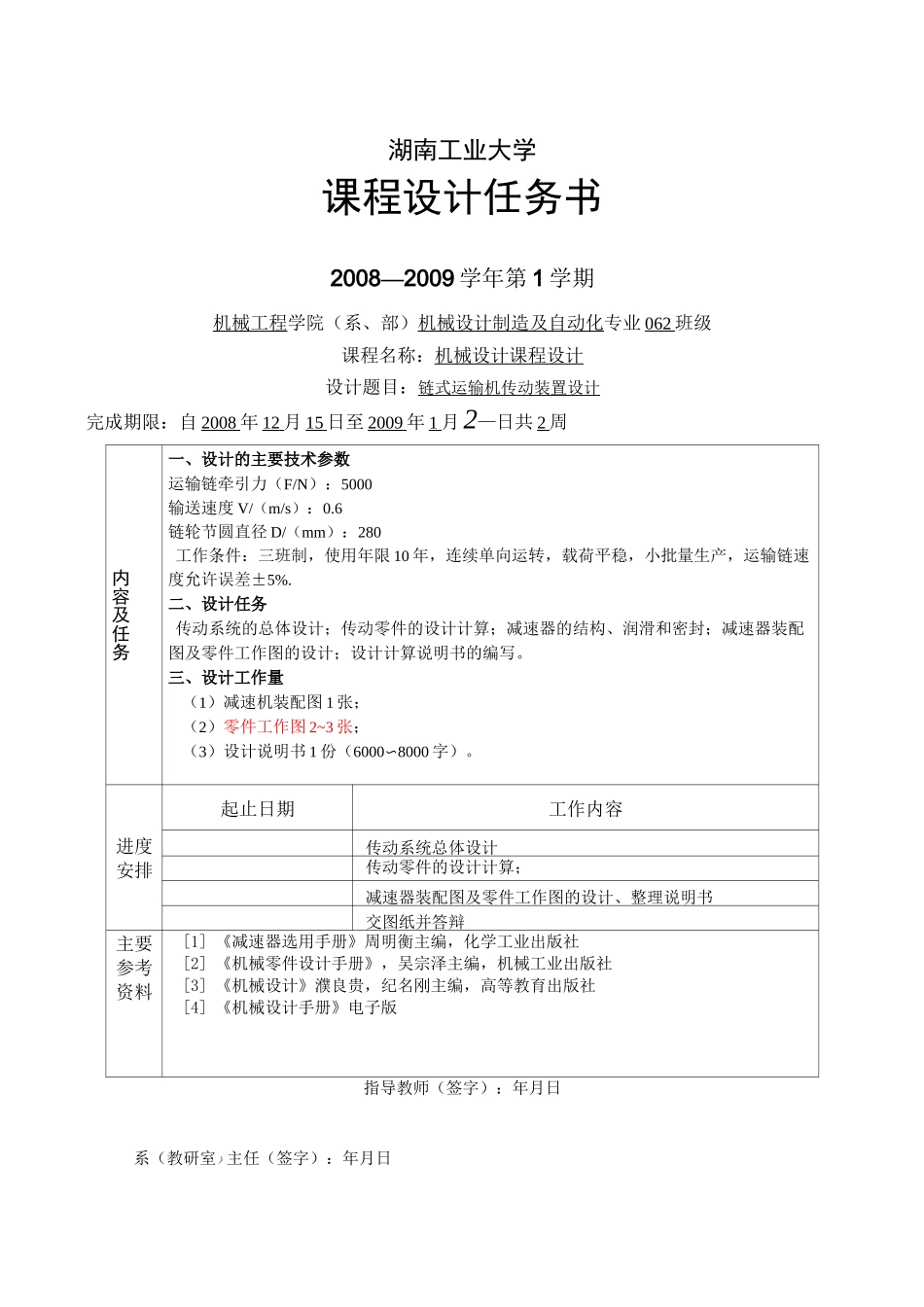

系（教研室）主任（签字）：年月日湖南工业大学课程设计任务书2008—2009 学年第 1 学期机械工程学院（系、部）机械设计制造及自动化专业 062 班级课程名称：机械设计课程设计设计题目：链式运输机传动装置设计完成期限：自 2008 年 12 月 15 日至 2009 年 1 月2—日共 2 周内容及任务一、设计的主要技术参数运输链牵引力（F/N）：5000输送速度 V/（m/s）：0.6链轮节圆直径 D/（mm）：280工作条件：三班制，使用年限 10 年，连续单向运转，载荷平稳，小批量生产，运输链速度允许误差±5%.二、设计任务传动系统的总体设计；传动零件的设计计算；减速器的结构、润滑和密封；减速器装配图及零件工作图的设计；设计计算说明书的编写。三、设计工作量（1）减速机装配图 1 张；（2）零件工作图 2~3 张；（3）设计说明书 1 份（6000〜8000 字）。进度安排起止日期工作内容传动系统总体设计传动零件的设计计算；减速器装配图及零件工作图的设计、整理说明书交图纸并答辩主要参考资料[1] 《减速器选用手册》周明衡主编，化学工业出版社[2] 《机械零件设计手册》，吴宗泽主编，机械工业出版社[3] 《机械设计》濮良贵，纪名刚主编，高等教育出版社[4] 《机械设计手册》电子版指导教师（签字）：年月日学生班学成姓名级号绩机设 06-2指机械工程学院2009 年 1 月 2 日机械设计课程设计设计说明书链式运输机传动装置设计起止日期：2008 年 12 月 15 日至 2009_年月_2_日一、设计要求(5)二、选择电动机的类型(6)三、V 带的选择(7)四、传动装置运动和动参数的计算(9)五、齿轮的设计(10)六、轴的设计(18)七、轴承的校核(26)八、键的选择及校核(27)九、箱体结构的设计(28)十、润滑与密封(29)十一、课程设计总结(30)十二、参考文献(30)链式运输机的传动装置设计任务书一设计要求一、传动装置简图链式运输机的传动装置如图（1）:——动力及传动装置图（1）二、原始数据链式运输机的传动装置原始数据如下表题号运动链牵引力F/kN传输速度v（m/s）链轮节圆直径D/mm1050.6280三、工作条件三班制，使用年限 10 年，连续单向运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的土 5%。传动方案：展开式两级圆柱齿轮减速器二选择电动机的类型按工作要求选择 Y 型三相异步电动机，电压为 380V。（一）选择电动机容量。P电动机所需的工作功率为 Pd1Ia根据链式运输机工作机的类型，可取工作机效率 nw=0.97。传动装置...
