停电跨越35kV施工方案

停电跨越35kV施工方案_第1页
1/7
停电跨越35kV施工方案_第2页
2/7
停电跨越35kV施工方案_第3页
3/7

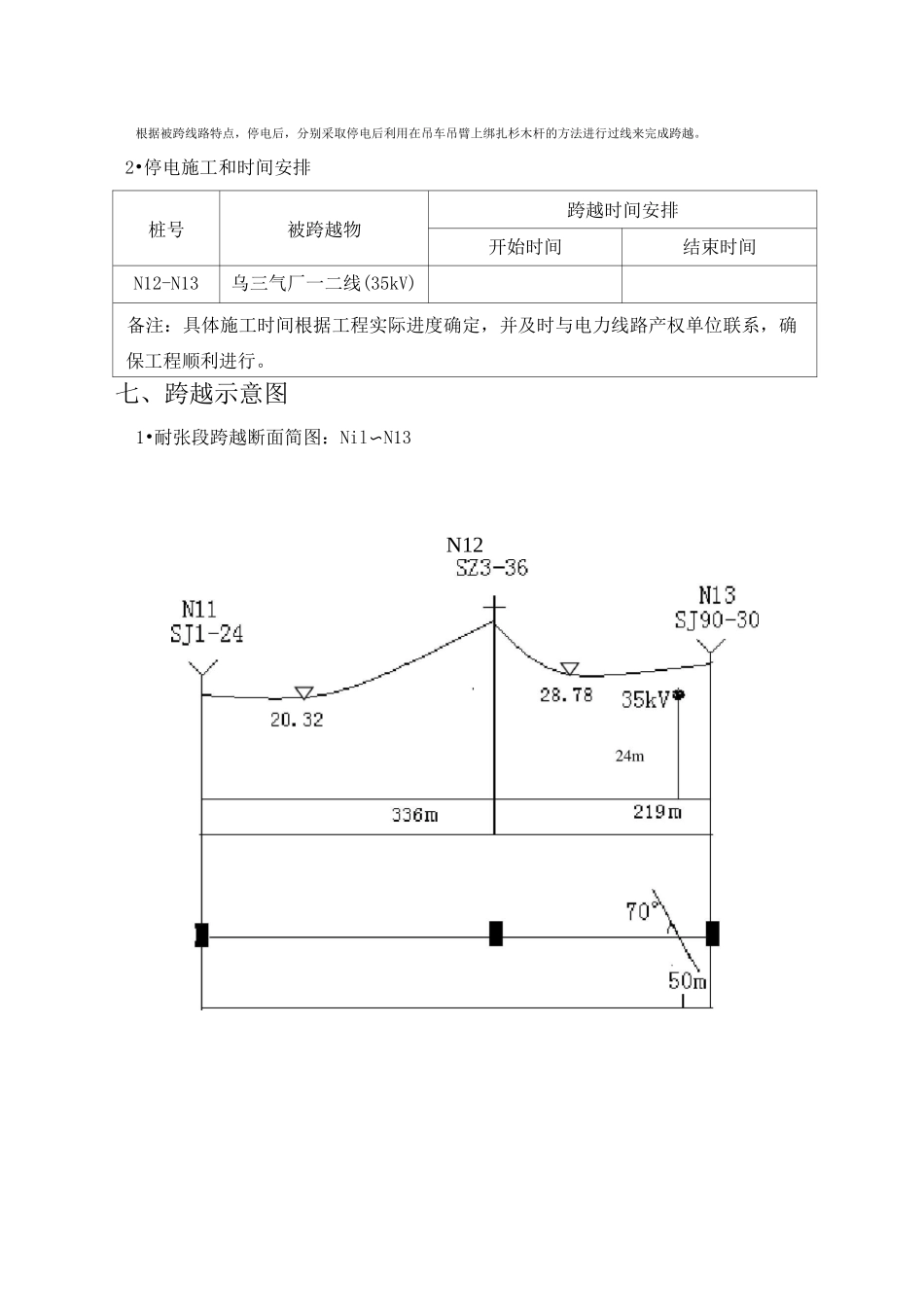

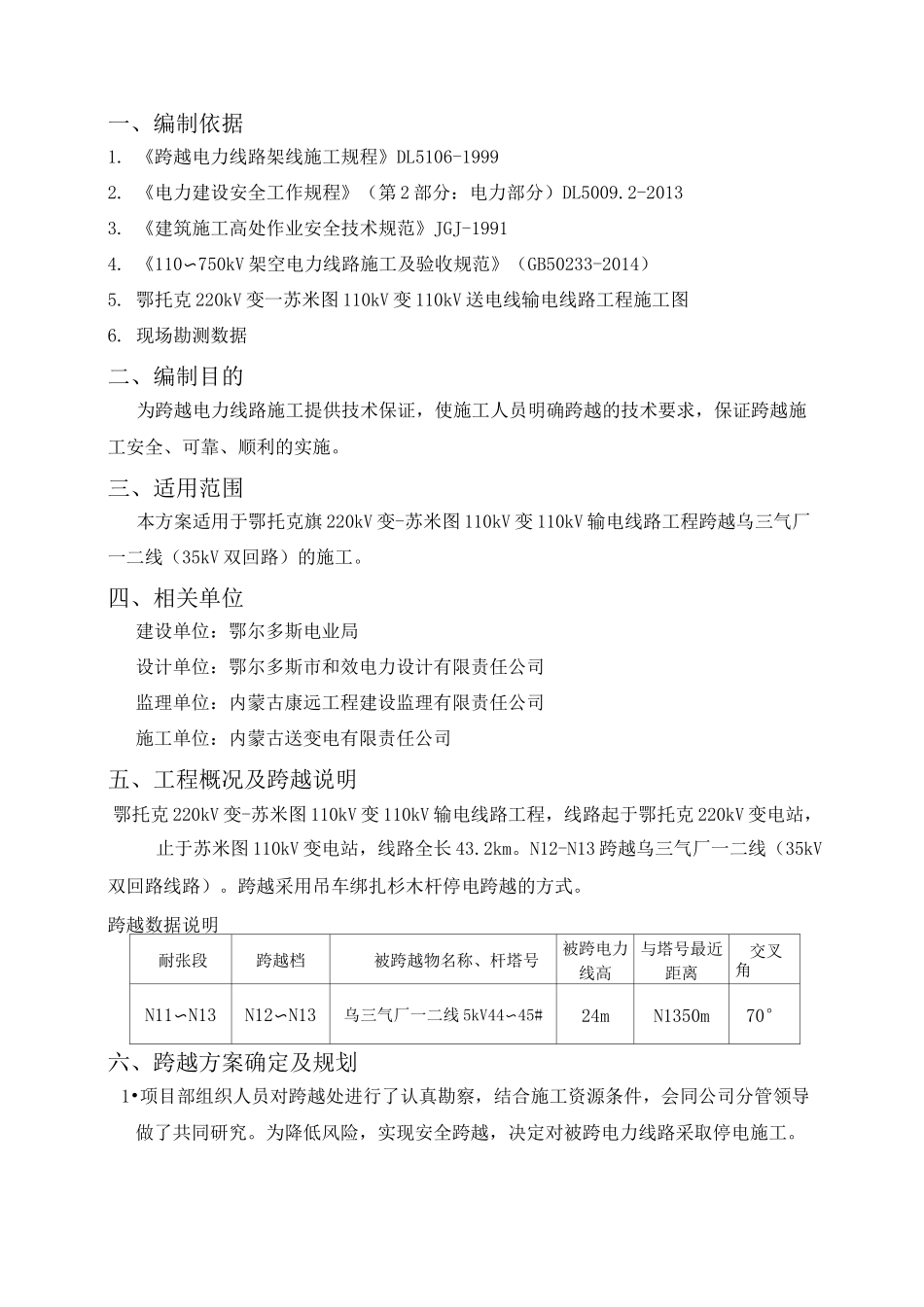

一、编制依据1. 《跨越电力线路架线施工规程》DL5106-19992. 《电力建设安全工作规程》(第 2 部分:电力部分)DL5009.2-20133. 《建筑施工高处作业安全技术规范》JGJ-19914. 《110〜750kV 架空电力线路施工及验收规范》(GB50233-2014)5. 鄂托克 220kV 变一苏米图 110kV 变 110kV 送电线输电线路工程施工图6. 现场勘测数据二、编制目的为跨越电力线路施工提供技术保证,使施工人员明确跨越的技术要求,保证跨越施工安全、可靠、顺利的实施。三、适用范围本方案适用于鄂托克旗 220kV 变-苏米图 110kV 变 110kV 输电线路工程跨越乌三气厂一二线(35kV 双回路)的施工。四、相关单位建设单位:鄂尔多斯电业局设计单位:鄂尔多斯市和效电力设计有限责任公司监理单位:内蒙古康远工程建设监理有限责任公司施工单位:内蒙古送变电有限责任公司五、工程概况及跨越说明鄂托克 220kV 变-苏米图 110kV 变 110kV 输电线路工程,线路起于鄂托克 220kV 变电站,止于苏米图 110kV 变电站,线路全长 43.2km。N12-N13 跨越乌三气厂一二线(35kV双回路线路)。跨越采用吊车绑扎杉木杆停电跨越的方式。跨越数据说明耐张段跨越档被跨越物名称、杆塔号被跨电力线高与塔号最近距离交叉角N11〜N13N12〜N13乌三气厂一二线 5kV44〜45#24mN1350m70°六、跨越方案确定及规划1•项目部组织人员对跨越处进行了认真勘察,结合施工资源条件,会同公司分管领导做了共同研究。为降低风险,实现安全跨越,决定对被跨电力线路采取停电施工。根据被跨线路特点,停电后,分别采取停电后利用在吊车吊臂上绑扎杉木杆的方法进行过线来完成跨越。2•停电施工和时间安排桩号被跨越物跨越时间安排开始时间结束时间N12-N13乌三气厂一二线(35kV)备注:具体施工时间根据工程实际进度确定,并及时与电力线路产权单位联系,确保工程顺利进行。七、跨越示意图1•耐张段跨越断面简图:Nil〜N13N12八、施工组织措施1•项目部施工组织机构图项目经理云云生项目总工刘磊JL1安全 1质检员技术员V宇文梁1郭天苍白玉明高建华2.人员职责及分工⑴ 总指挥(项目经理):全面负责停电切改施工的整体安排、夕卜部协调工作。(2)技术负责人:负责停电跨越施工的技术工作。(3)专职安全员:负责停电跨越施工的安全监护、监督工作。(4)专职质检员:负责停电跨越施工的质量监督工作。(5)施工队长:负责所分配任务的组织、实施、和现场指挥。(6)供应:施工期间提供物质保障。(7)兼...
