实测实量工程施工方案

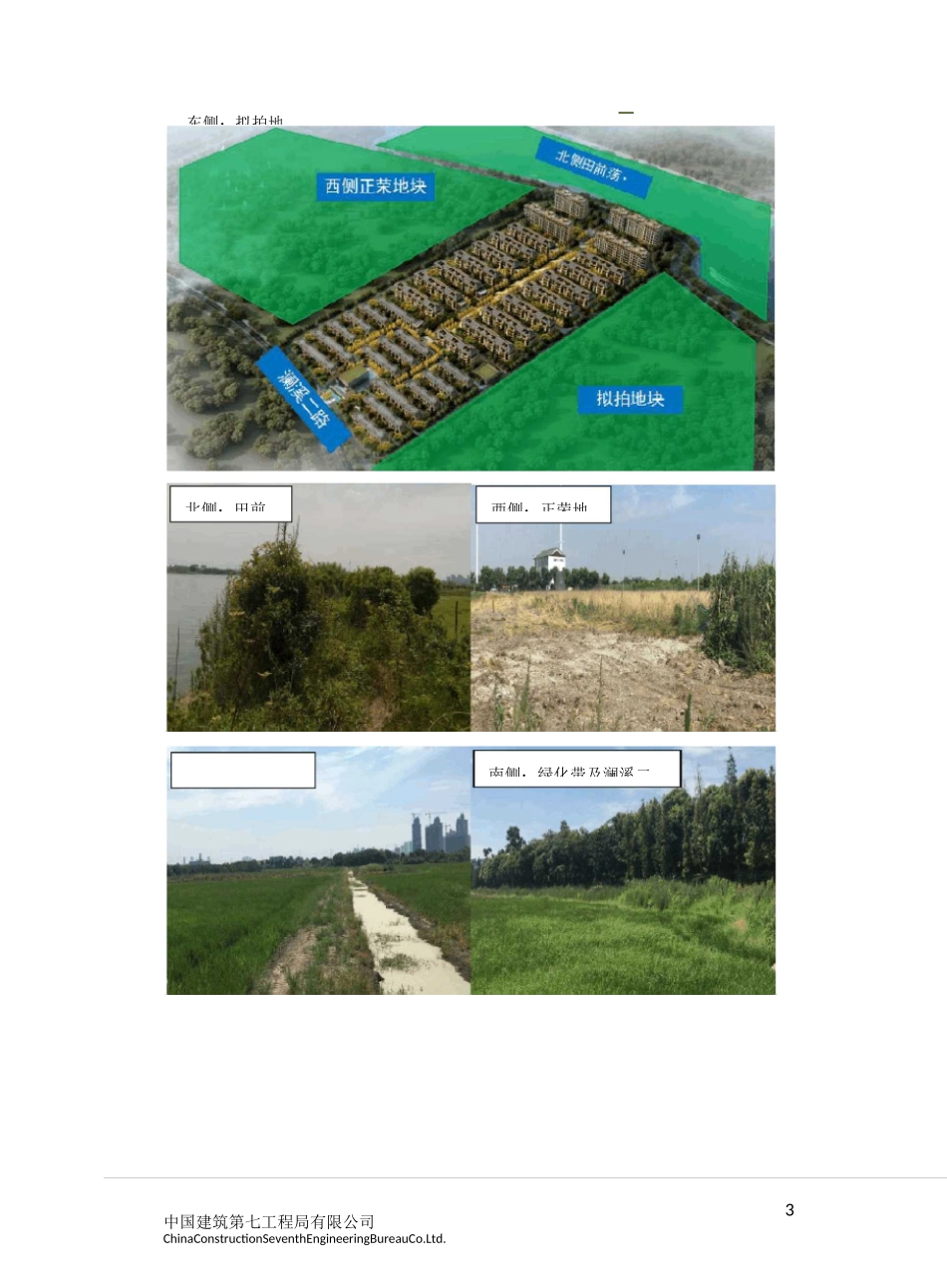

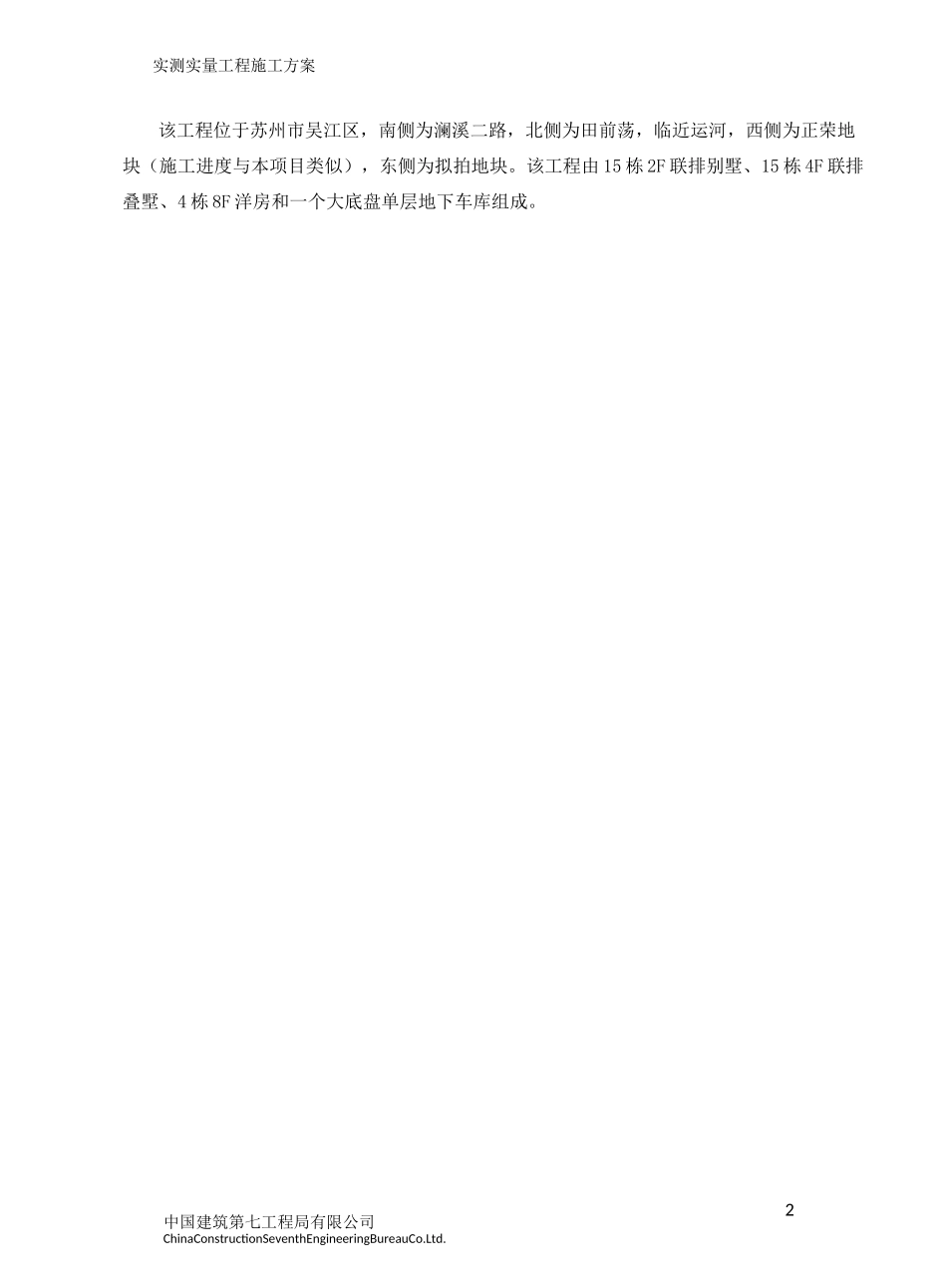

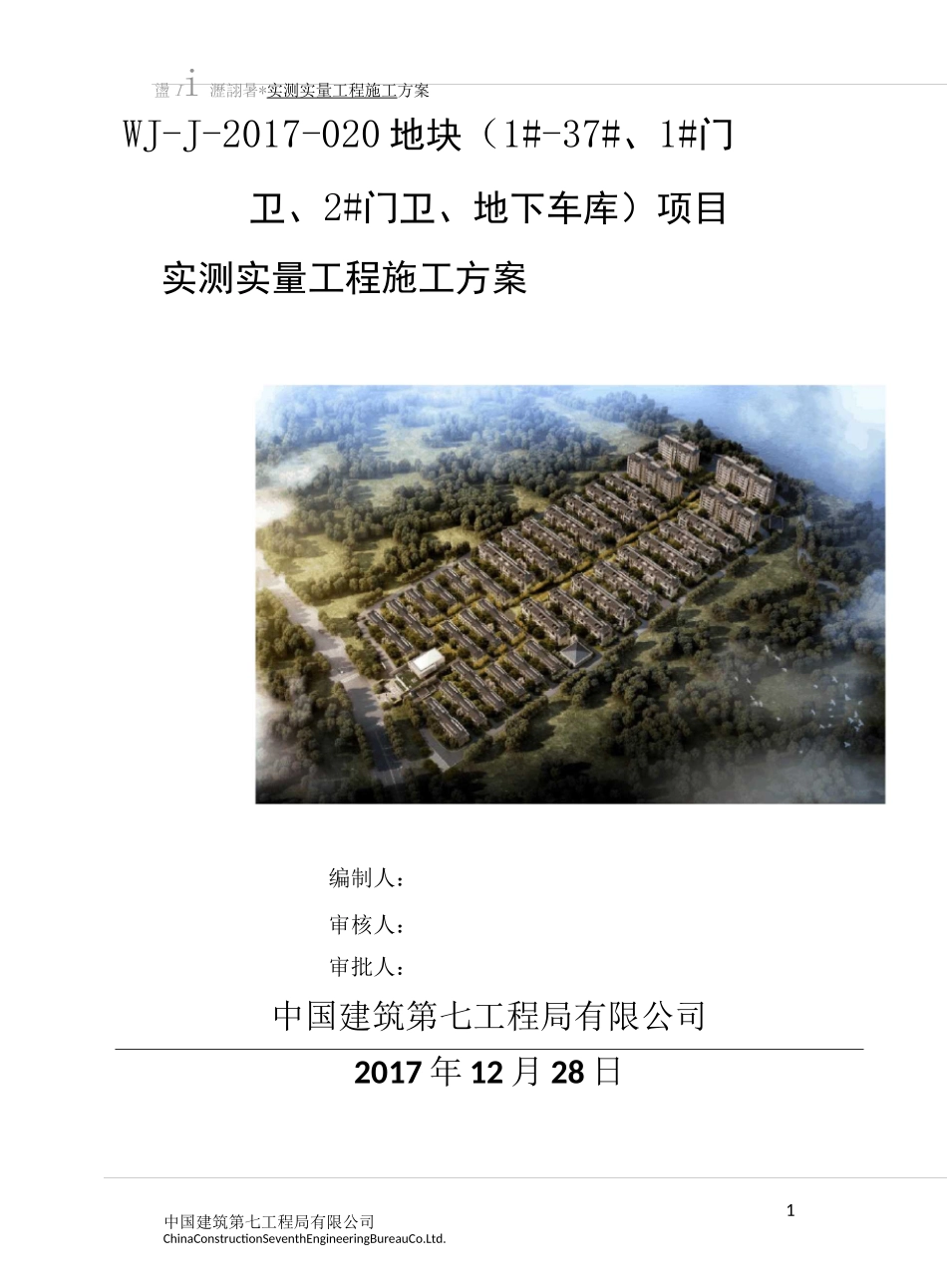

盪 Ii 瀝詡暑*实测实量工程施工方案1中国建筑第七工程局有限公司ChinaConstructionSeventhEngineeringBureauCo.Ltd.WJ-J-2017-020 地块（1#-37#、1#门卫、2#门卫、地下车库）项目实测实量工程施工方案编制人：审核人：审批人：中国建筑第七工程局有限公司2017 年 12 月 28 日实测实量工程施工方案2中国建筑第七工程局有限公司ChinaConstructionSeventhEngineeringBureauCo.Ltd.该工程位于苏州市吴江区，南侧为澜溪二路，北侧为田前荡，临近运河，西侧为正荣地块（施工进度与本项目类似），东侧为拟拍地块。该工程由 15 栋 2F 联排别墅、15 栋 4F 联排叠墅、4 栋 8F 洋房和一个大底盘单层地下车库组成。3中国建筑第七工程局有限公司ChinaConstructionSeventhEngineeringBureauCo.Ltd.北侧：田前F西侧：正荣地东侧：拟拍地南侧：绿化带及澜溪二裁石勒翔用卑刊实测实量工程施工方案4中国建筑第七工程局有限公司ChinaConstructionSeventhEngineeringBureauCo.Ltd.裁荊翔勒翔刊实测实量工程施工方案5中国建筑第七工程局有限公司ChinaConstructionSeventhEngineeringBureauCo.Ltd.裁荊翔勒翔刊实测实量工程施工方案6中国建筑第七工程局有限公司ChinaConstructionSeventhEngineeringBureauCo.Ltd.裁召翔琢命荊实测实量工程施工方案7中国建筑第七工程局有限公司ChinaConstructionSeventhEngineeringBureauCo.Ltd.第三章实测实量方法1.混凝土结构工程1.1.基本原则1.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的 2 个楼层作为混凝土结构工程的实测层。1.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构 4 个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取 10 个实测区，2 个实测层累计 20 个实测区。1.1.3.当实测同一楼层内顶板水平极差时，每个实测层选取 5 个实测区，2 个实测层累计 10 个实测区。每个实测区实测 5 个点，每个点均作为 1 个计算点。1.2. 截面尺寸偏差（砼结构）1.2.1.指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。1.2.2.合格标准：截面尺寸偏差[—5,8]mm1.2.3.测量工具：5m 钢卷尺1.2.4.测量方法和数据记录：（1）以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米。（2）同一墙/柱面作为 1 个实测区,累计实测实量 20 个实测区。每个实测区从地面向上300mm 和 1500mm 各测量截面尺寸 1 次,选取其中与设计...
