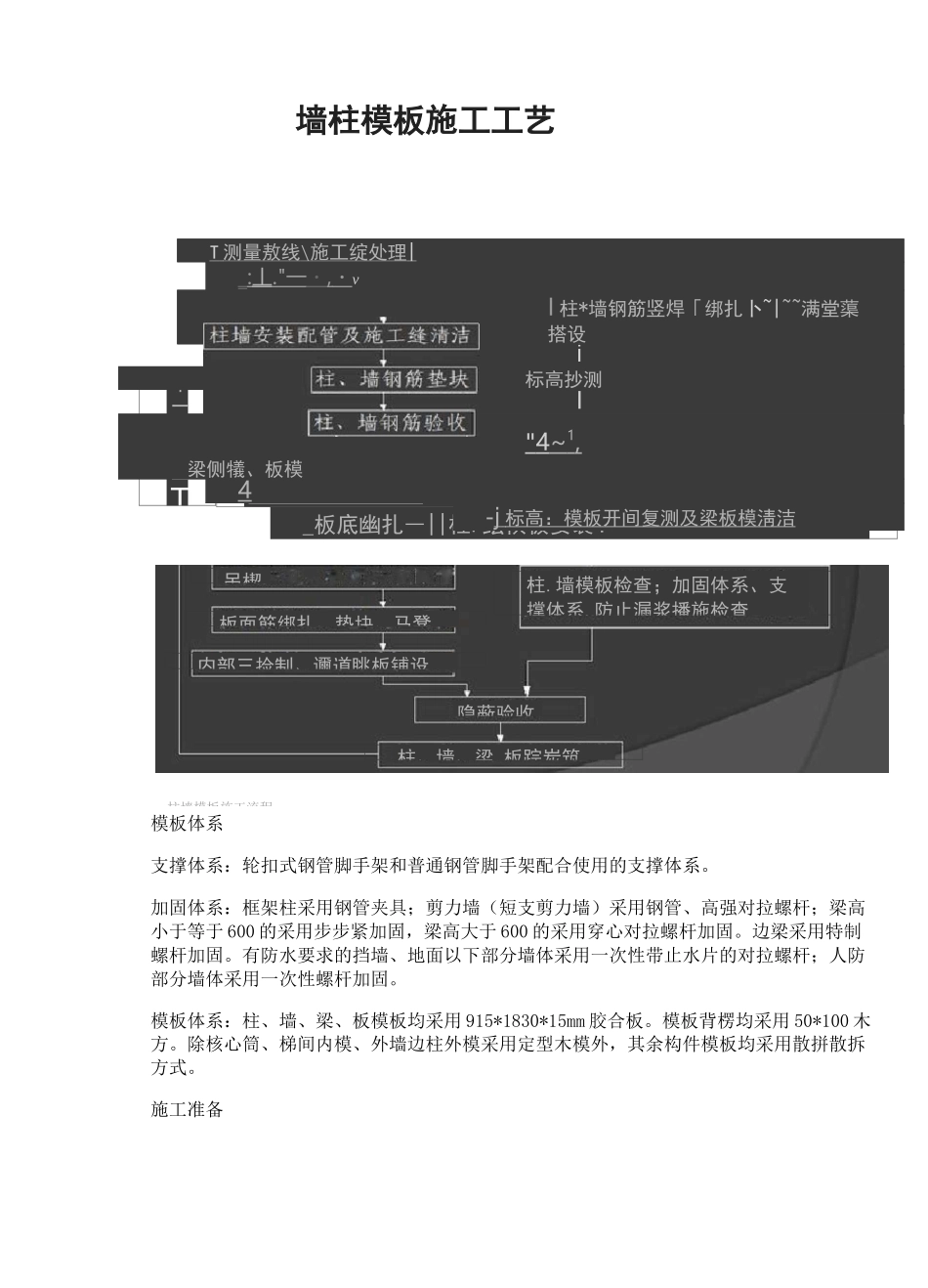

下一层施工T梁钢筋安装、学垫块………一―「「一「…_板底幽扎―||柱.纭棋板妄装 I墙柱模板施工工艺T 测量敖线 \ 施工绽处理 | _ : 丄 ." 一 ・ , ・ vI 柱*墙钢筋竖焊「绑扎卜~|~~满堂蕖搭设i标高抄测I" 4 ~ 1 , 梁侧犠、板模4 -j 标高：模板开间复测及梁板模淸洁 模板体系支撑体系：轮扣式钢管脚手架和普通钢管脚手架配合使用的支撑体系。加固体系：框架柱采用钢管夹具；剪力墙（短支剪力墙）采用钢管、高强对拉螺杆；梁高小于等于 600 的采用步步紧加固，梁高大于 600 的采用穿心对拉螺杆加固。边梁采用特制螺杆加固。有防水要求的挡墙、地面以下部分墙体采用一次性带止水片的对拉螺杆；人防部分墙体采用一次性螺杆加固。模板体系：柱、墙、梁、板模板均采用 915*1830*15mm 胶合板。模板背楞均采用 50*100 木方。除核心筒、梯间内模、外墙边柱外模采用定型木模外，其余构件模板均采用散拼散拆方式。施工准备隐蔽验收柱.墙模板检查；加固体系、支撑体系.防止漏浆播施检查吊楔内部三捡制、邇道眺板铺设柱、墙、梁.板踪炭筑板面筋绑扎、垫块、马凳柱墙模板施工流程施工前做法统一交底。做法必须统一，效果才能一致。熟透设计图纸、交底及变更，统一配模方式，必要时须绘制配模图。挑选木方、模板（模板在周转过程中要清理干净）。将弯曲变形、截面尺寸不同的木方挑出。墙柱模板施工测量、放墙、柱控制线。钻眼、打定位钢筋（一般钻眼深度不超过 40mm）。配置墙、柱模板，钻对拉螺杆眼，一般层高小于 5m 的墙体，模板尺寸为 915X1830 的螺杆眼横竖间距均为 450mm，便于施工，也能满足加固要求。放置墙体模板支撑，安装模板、钉木方（方管）、穿螺杆、钢管进行加固。L 二构件尺寸L 二构件尺寸-1，L 二构件尺寸柱墙模板配模原则：长边包短边，模板尽量采用横配，尺寸必须准确。柱墙模板配模高度：大模板通高配制，散拼模板配至梁底。1、平层内墙模板：层高-（板厚+板底模厚+梁侧模高）-10mm2、外墙及核心筒、楼梯间内筒大模板：层高+150mm（下包 100mm,上露 50mm）3、厨房、阳台处吊模位置柱墙模板：层高-（板厚+板底模厚+梁侧模高）+30mm（下包 30mm）4、下沉式卫生间吊模处柱墙模板：层高-（板厚+板底模厚+梁侧模高）+50mm（下包 50mm）必须确保外墙、核心筒、楼梯间内筒、厨、厕、阳台吊模处根部模板与已浇筑混凝土立面搭接30~50mm。墙体模板加固效果图一墙体模板加固效果图二o件40LW内墙、柱模板加固...
