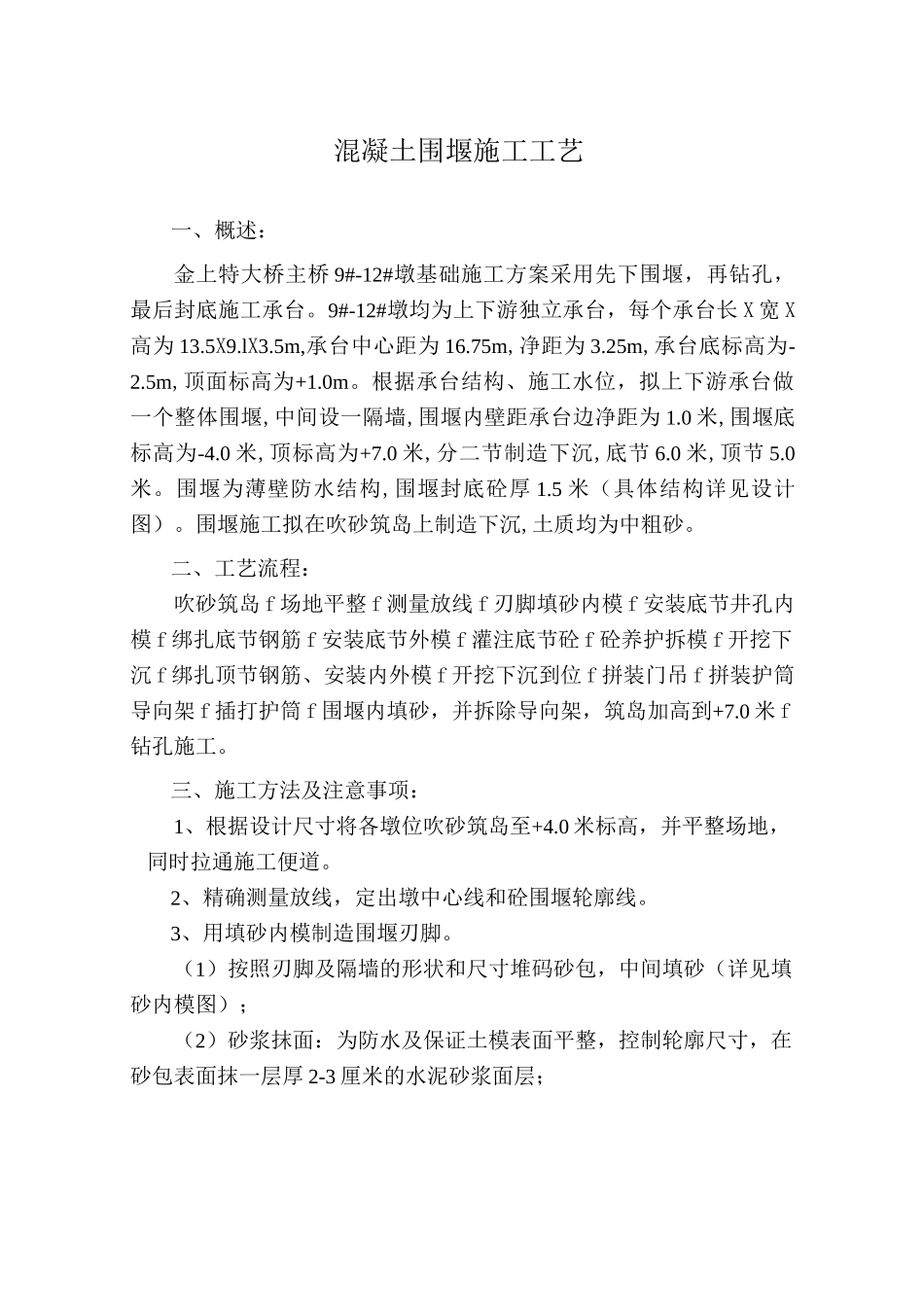

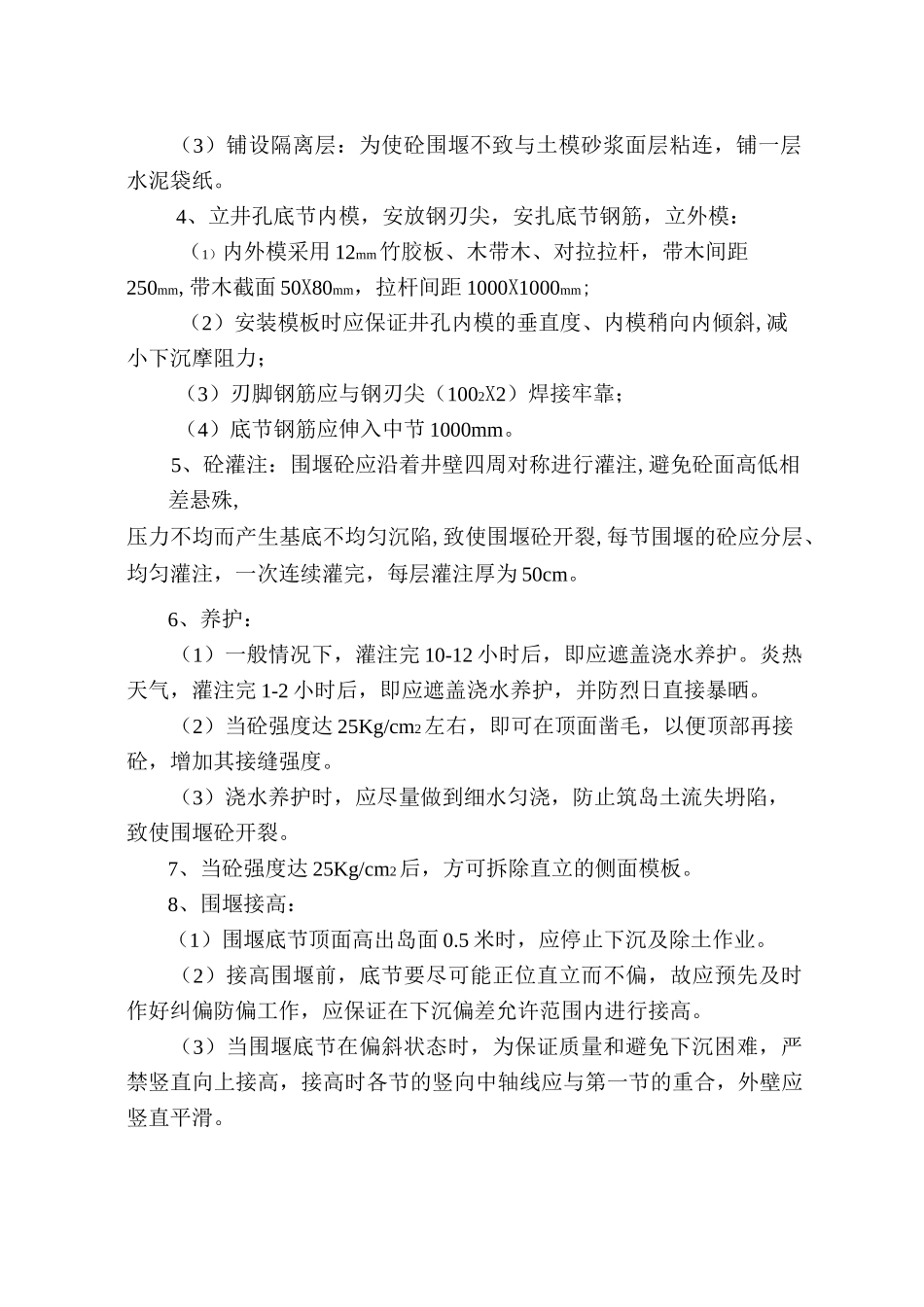

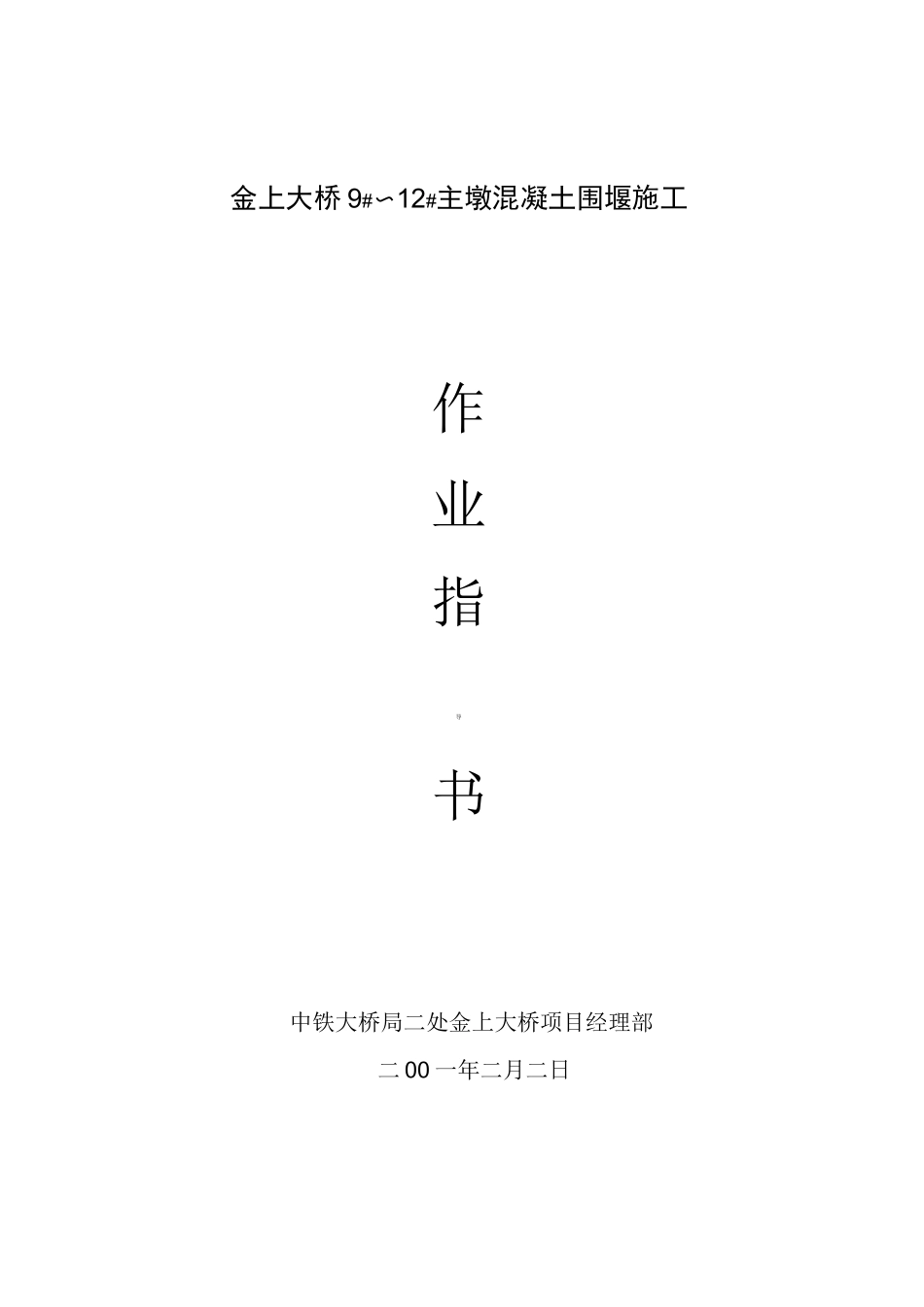

金上大桥 9#〜12#主墩混凝土围堰施工作业指导书中铁大桥局二处金上大桥项目经理部二 00 一年二月二日混凝土围堰施工工艺一、概述：金上特大桥主桥 9#-12#墩基础施工方案采用先下围堰，再钻孔，最后封底施工承台。9#-12#墩均为上下游独立承台，每个承台长 X 宽 X高为 13.5X9.lX3.5m,承台中心距为 16.75m,净距为 3.25m,承台底标高为-2.5m,顶面标高为+1.0m。根据承台结构、施工水位，拟上下游承台做一个整体围堰,中间设一隔墙,围堰内壁距承台边净距为 1.0 米,围堰底标高为-4.0 米,顶标高为+7.0 米,分二节制造下沉,底节 6.0 米,顶节 5.0米。围堰为薄壁防水结构,围堰封底砼厚 1.5 米（具体结构详见设计图）。围堰施工拟在吹砂筑岛上制造下沉,土质均为中粗砂。二、工艺流程：吹砂筑岛 f 场地平整 f 测量放线 f 刃脚填砂内模 f 安装底节井孔内模 f 绑扎底节钢筋 f 安装底节外模 f 灌注底节砼 f 砼养护拆模 f 开挖下沉 f 绑扎顶节钢筋、安装内外模 f 开挖下沉到位 f 拼装门吊 f 拼装护筒导向架 f 插打护筒 f 围堰内填砂，并拆除导向架，筑岛加高到+7.0 米 f钻孔施工。三、施工方法及注意事项：1、根据设计尺寸将各墩位吹砂筑岛至+4.0 米标高，并平整场地，同时拉通施工便道。2、精确测量放线，定出墩中心线和砼围堰轮廓线。3、用填砂内模制造围堰刃脚。（1）按照刃脚及隔墙的形状和尺寸堆码砂包，中间填砂（详见填砂内模图）；（2）砂浆抹面：为防水及保证土模表面平整，控制轮廓尺寸，在砂包表面抹一层厚 2-3 厘米的水泥砂浆面层；（3）铺设隔离层：为使砼围堰不致与土模砂浆面层粘连，铺一层水泥袋纸。4、立井孔底节内模，安放钢刃尖，安扎底节钢筋，立外模：（1）内外模采用 12mm竹胶板、木带木、对拉拉杆，带木间距250mm,带木截面 50X80mm，拉杆间距 1000X1000mm;（2）安装模板时应保证井孔内模的垂直度、内模稍向内倾斜,减小下沉摩阻力；（3）刃脚钢筋应与钢刃尖（1002X2）焊接牢靠；（4）底节钢筋应伸入中节 1000mm。5、砼灌注：围堰砼应沿着井壁四周对称进行灌注,避免砼面高低相差悬殊,压力不均而产生基底不均匀沉陷,致使围堰砼开裂,每节围堰的砼应分层、均匀灌注，一次连续灌完，每层灌注厚为 50cm。6、养护：（1）一般情况下，灌注完 10-12 小时后，即应遮盖浇水养护。炎热天气，灌注完 1-2 小时后，即应遮盖浇水养护，并防烈日直接暴晒。（2）当砼强度达 25Kg/cm2左右，即可在...
