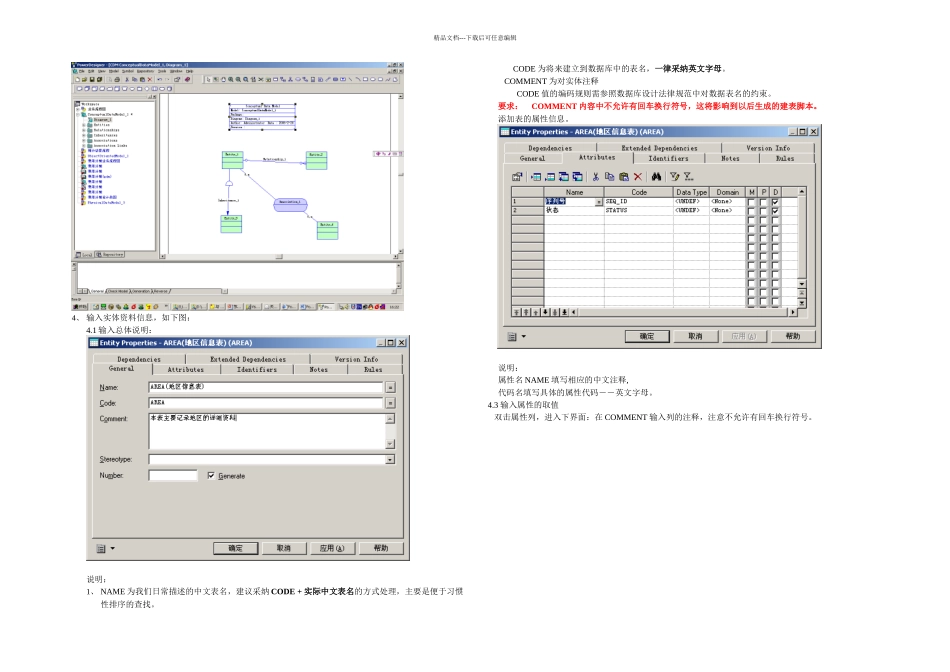

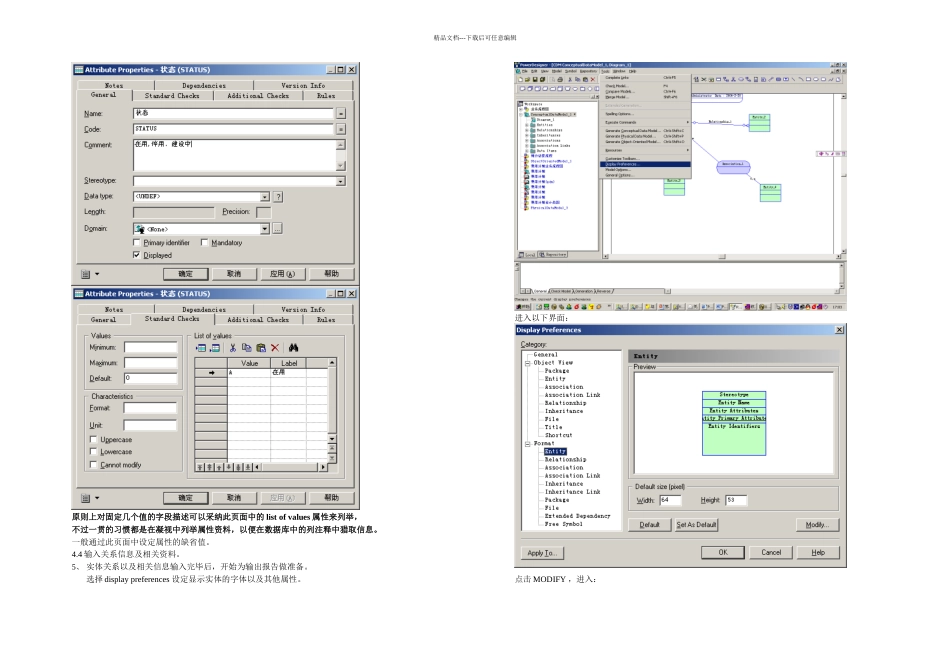

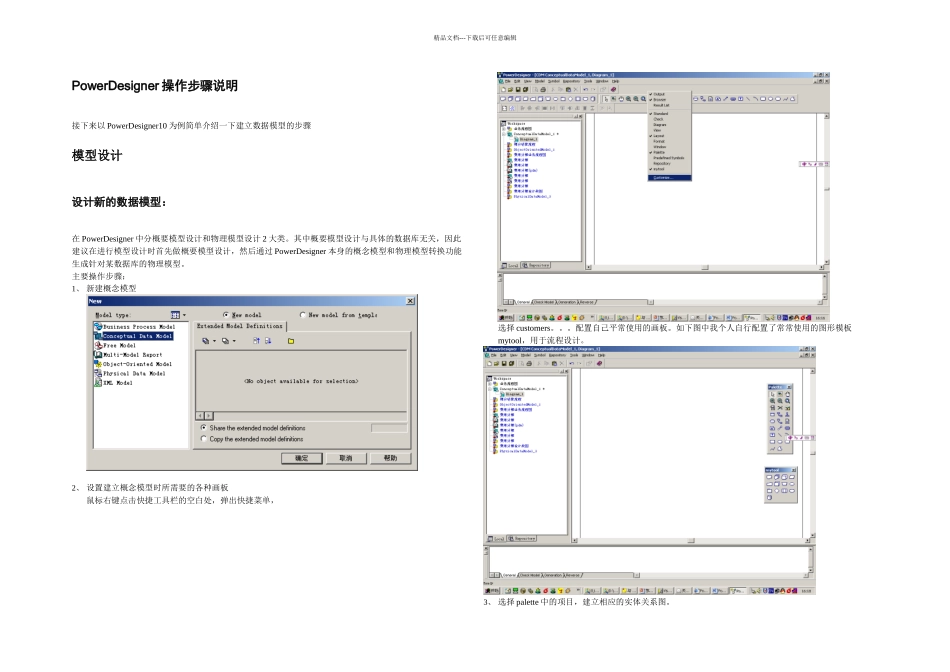

精品文档---下载后可任意编辑PowerDesigner 操作步骤说明接下来以 PowerDesigner10 为例简单介绍一下建立数据模型的步骤模型设计设计新的数据模型：在 PowerDesigner 中分概要模型设计和物理模型设计 2 大类。其中概要模型设计与具体的数据库无关，因此建议在进行模型设计时首先做概要模型设计，然后通过 PowerDesigner 本身的概念模型和物理模型转换功能生成针对某数据库的物理模型。主要操作步骤：1、 新建概念模型2、 设置建立概念模型时所需要的各种画板鼠标右键点击快捷工具栏的空白处，弹出快捷菜单，选择 customers。。。配置自己平常使用的画板。如下图中我个人自行配置了常常使用的图形模板mytool，用于流程设计。3、 选择 palette 中的项目，建立相应的实体关系图。精品文档---下载后可任意编辑4、 输入实体资料信息，如下图：4.1 输入总体说明：说明： 1、 NAME 为我们日常描述的中文表名，建议采纳 CODE + 实际中文表名的方式处理，主要是便于习惯性排序的查找。CODE 为将来建立到数据库中的表名，一律采纳英文字母。 COMMENT 为对实体注释CODE 值的编码规则需参照数据库设计法律规范中对数据表名的约束。要求： COMMENT 内容中不允许有回车换行符号，这将影响到以后生成的建表脚本。添加表的属性信息。说明：属性名 NAME 填写相应的中文注释,代码名填写具体的属性代码――英文字母。 4.3 输入属性的取值 双击属性列，进入下界面：在 COMMENT 输入列的注释，注意不允许有回车换行符号。精品文档---下载后可任意编辑原则上对固定几个值的字段描述可以采纳此页面中的 list of values 属性来列举，不过一贯的习惯都是在凝视中列举属性资料，以便在数据库中的列注释中猎取信息。一般通过此页面中设定属性的缺省值。4.4 输入关系信息及相关资料。5、 实体关系以及相关信息输入完毕后，开始为输出报告做准备。选择 display preferences 设定显示实体的字体以及其他属性。进入以下界面：点击 MODIFY ，进入：精品文档---下载后可任意编辑在此处，将实体、关系等相应的字体都设定为宋体，不可采纳缺省字体，否则输出文档为乱码。另外，若在模型中增加了注释，则需要单独设定字体为宋体，否则输出文档仍然会是乱码。6、 修改模型的总体属性，此部分内容在输出文档时默认作为文档的第一页或（封面）。此步可以通过菜单中 MODEL 下 model properties 或 palette 中的 title 控件来进行...
