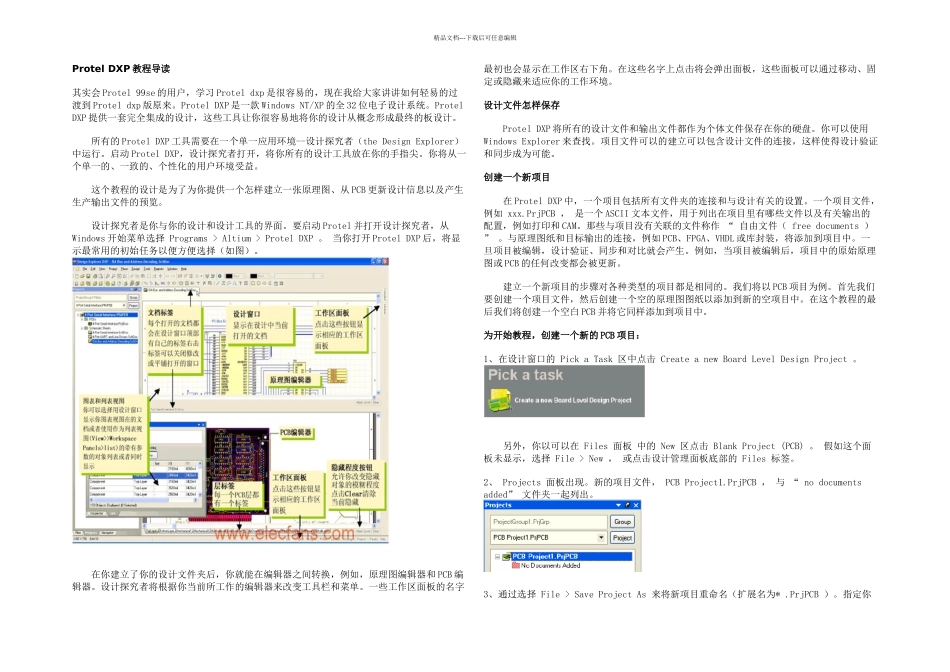

精品文档---下载后可任意编辑Protel DXP 教程导读其实会 Protel 99se 的用户，学习 Protel dxp 是很容易的，现在我给大家讲讲如何轻易的过渡到 Protel dxp 版原来。Protel DXP 是一款 Windows NT/XP 的全 32 位电子设计系统。Protel DXP 提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。 所有的 Protel DXP 工具需要在一个单一应用环境--设计探究者（the Design Explorer）中运行。启动 Protel DXP，设计探究者打开，将你所有的设计工具放在你的手指尖。你将从一个单一的、一致的、个性化的用户环境受益。 这个教程的设计是为了为你提供一个怎样建立一张原理图、从 PCB 更新设计信息以及产生生产输出文件的预览。 设计探究者是你与你的设计和设计工具的界面。要启动 Protel 并打开设计探究者，从Windows 开始菜单选择 Programs > Altium > Protel DXP 。 当你打开 Protel DXP 后，将显示最常用的初始任务以便方便选择（如图）。 在你建立了你的设计文件夹后，你就能在编辑器之间转换，例如，原理图编辑器和 PCB 编辑器。设计探究者将根据你当前所工作的编辑器来改变工具栏和菜单。一些工作区面板的名字最初也会显示在工作区右下角。在这些名字上点击将会弹出面板，这些面板可以通过移动、固定或隐藏来适应你的工作环境。 设计文件怎样保存 Protel DXP 将所有的设计文件和输出文件都作为个体文件保存在你的硬盘。你可以使用Windows Explorer 来查找。项目文件可以的建立可以包含设计文件的连接，这样使得设计验证和同步成为可能。创建一个新项目 在 Protel DXP 中，一个项目包括所有文件夹的连接和与设计有关的设置。一个项目文件，例如 xxx.PrjPCB ， 是一个 ASCII 文本文件，用于列出在项目里有哪些文件以及有关输出的配置，例如打印和 CAM。那些与项目没有关联的文件称作 “ 自由文件（ free documents ） ” 。与原理图纸和目标输出的连接，例如 PCB、FPGA、VHDL 或库封装，将添加到项目中。一旦项目被编辑，设计验证、同步和对比就会产生。例如，当项目被编辑后，项目中的原始原理图或 PCB 的任何改变都会被更新。 建立一个新项目的步骤对各种类型的项目都是相同的。我们将以 PCB 项目为例。首先我们要创建一个项目文件，然后创建一个空的原理图图纸以添加到新的空项目中。在这个教程的最后我们将创建一个空白 PCB 并将它...
