RFID偶极子天线设计与仿真

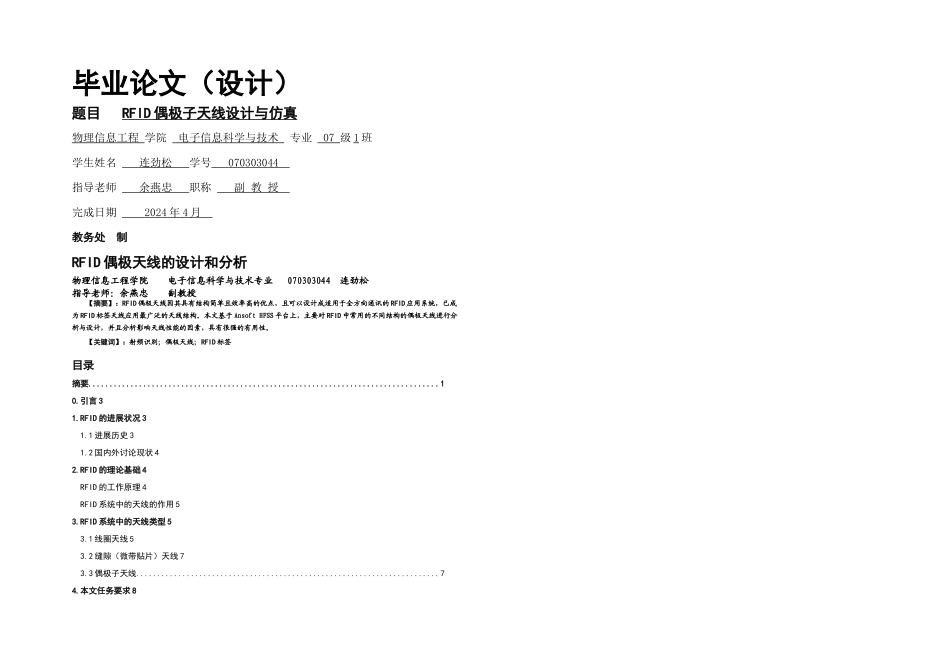

毕业论文（设计）题目 RFID 偶极子天线设计与仿真 物理信息工程 学院 电子信息科学与技术 专业 07 级 1 班学生姓名 连劲松 学号 070303044 指导老师 余燕忠 职称 副 教 授 完成日期 2024 年 4 月 教务处 制RFID 偶极天线的设计和分析物理信息工程学院 电子信息科学与技术专业 070303044 连劲松指导老师：余燕忠 副教授 【摘要】：RFID 偶极天线因其具有结构简单且效率高的优点，且可以设计成适用于全方向通讯的 RFID 应用系统，已成为 RFID 标签天线应用最广泛的天线结构。本文基于 Ansoft HFSS 平台上，主要对 RFID 中常用的不同结构的偶极天线进行分析与设计，并且分析影响天线性能的因素，具有很强的有用性。 【关键词】：射频识别；偶极天线；RFID 标签目录摘要...................................................................................10.引言 31.RFID 的进展状况 31.1 进展历史 31.2 国内外讨论现状 42.RFID 的理论基础 4RFID 的工作原理 4RFID 系统中的天线的作用 53.RFID 系统中的天线类型 53.1 线圈天线 53.2 缝隙（微带贴片）天线 73.3 偶极子天线........................................................................74.本文任务要求 8精品文档---下载后可任意编辑5.偶极子天线仿真设计与分析 85.1 半波偶极子天线 85.2 弯折偶极子天线 115.3 折合偶极子天线 155.4 变形偶极子天线 176.影响偶极子天线工作性能的因素 197.总结 2020设计感想 20参考文献 21致谢 220. 引言 射频识别技术（Radio Frequency Identification ，简称 RFID）是从二十世纪九十年代兴起的一项自动识别技术。它利用无线射频方式进行非接触式的双向通信，可达到识别并交换数据的目的[1]。与传统的接触式识别技术不同，RFID 系统具有传输速率快、大批量读取、防冲撞等特点，随着射频识别技术的成熟，RFID 技术广泛的应用于物流、交通、零售、医疗等领域[1]。根据工作频段的不同，在 RFID 系统中选用不同类型的的天线，RFID 标签天线结构对于系统性能有至关重要的影响。但在实际应用中，由于技术的局限性，在一些领域又略显不足，因此分析与设计偶极子天线在 RFID 系统中的应用具有很强的重要性。1.1 进展历史从信息传递的原理上来说，射频识别技术的进展是基于在低频段的变压器耦合模型，和在高频段的雷达探测目标的空间耦合模型[2]。1948 年，...
