SiN应力膜研究与工艺实现的开题报告

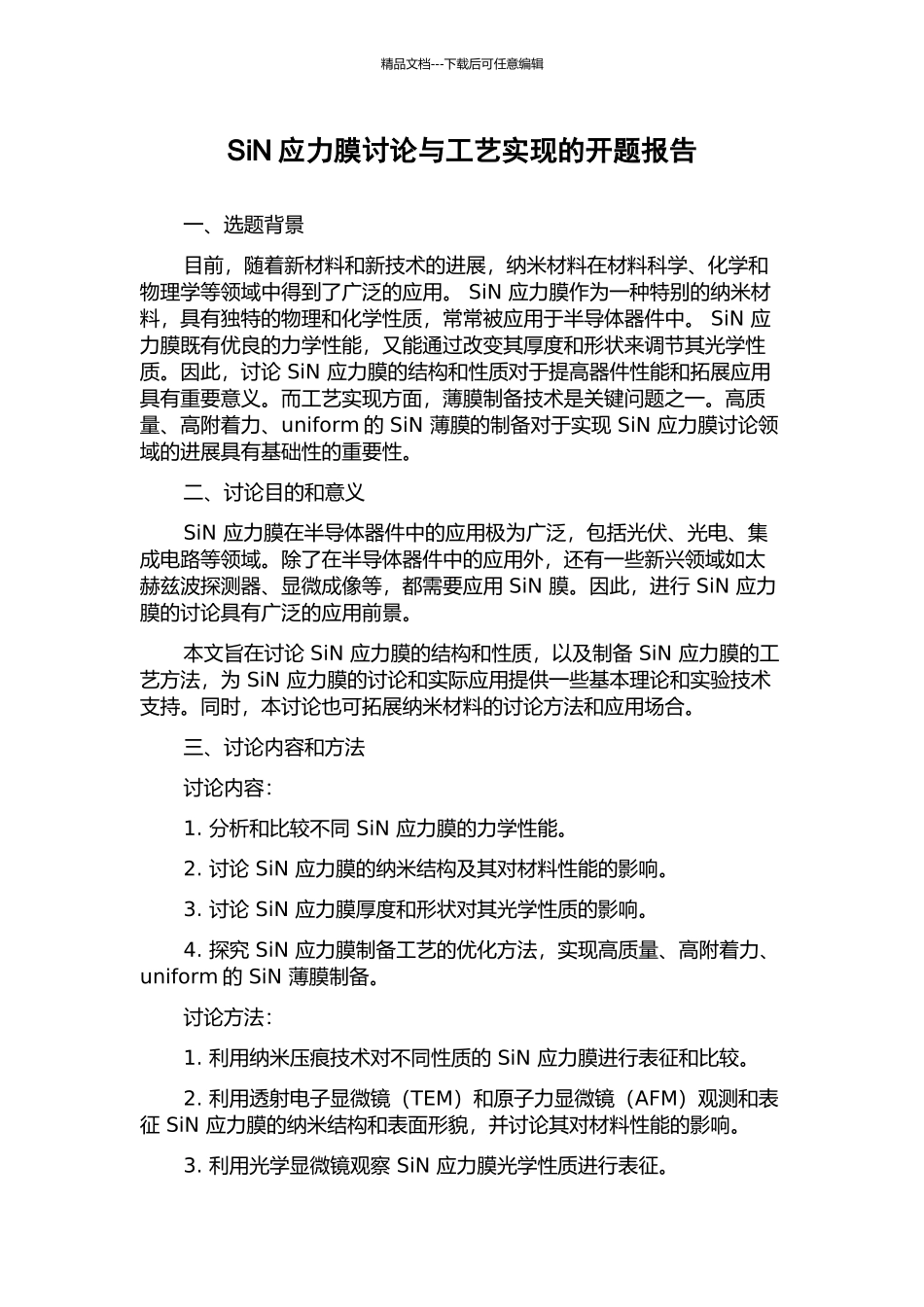

SiN应力膜研究与工艺实现的开题报告_第1页
1/3

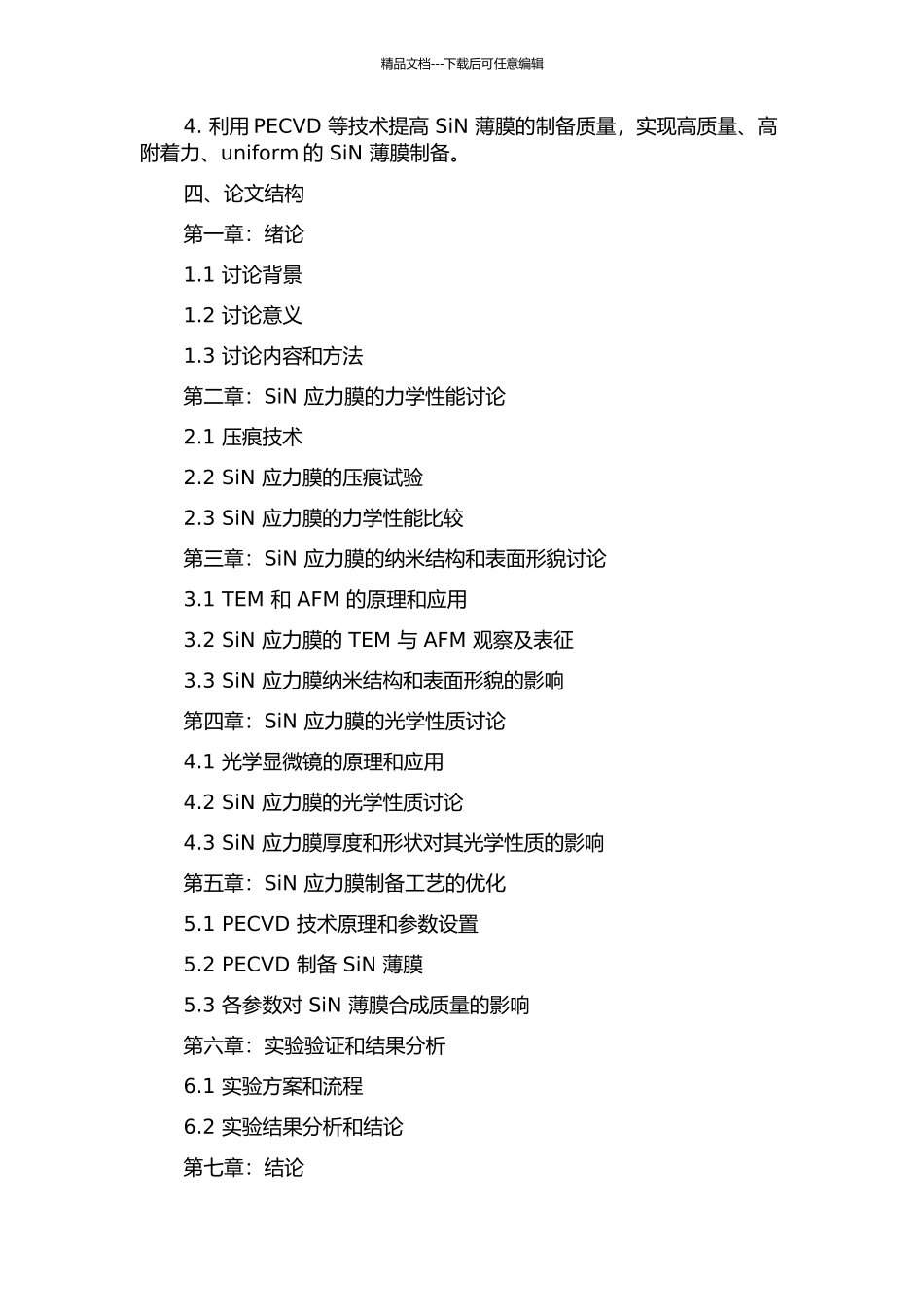

SiN应力膜研究与工艺实现的开题报告_第2页
2/3

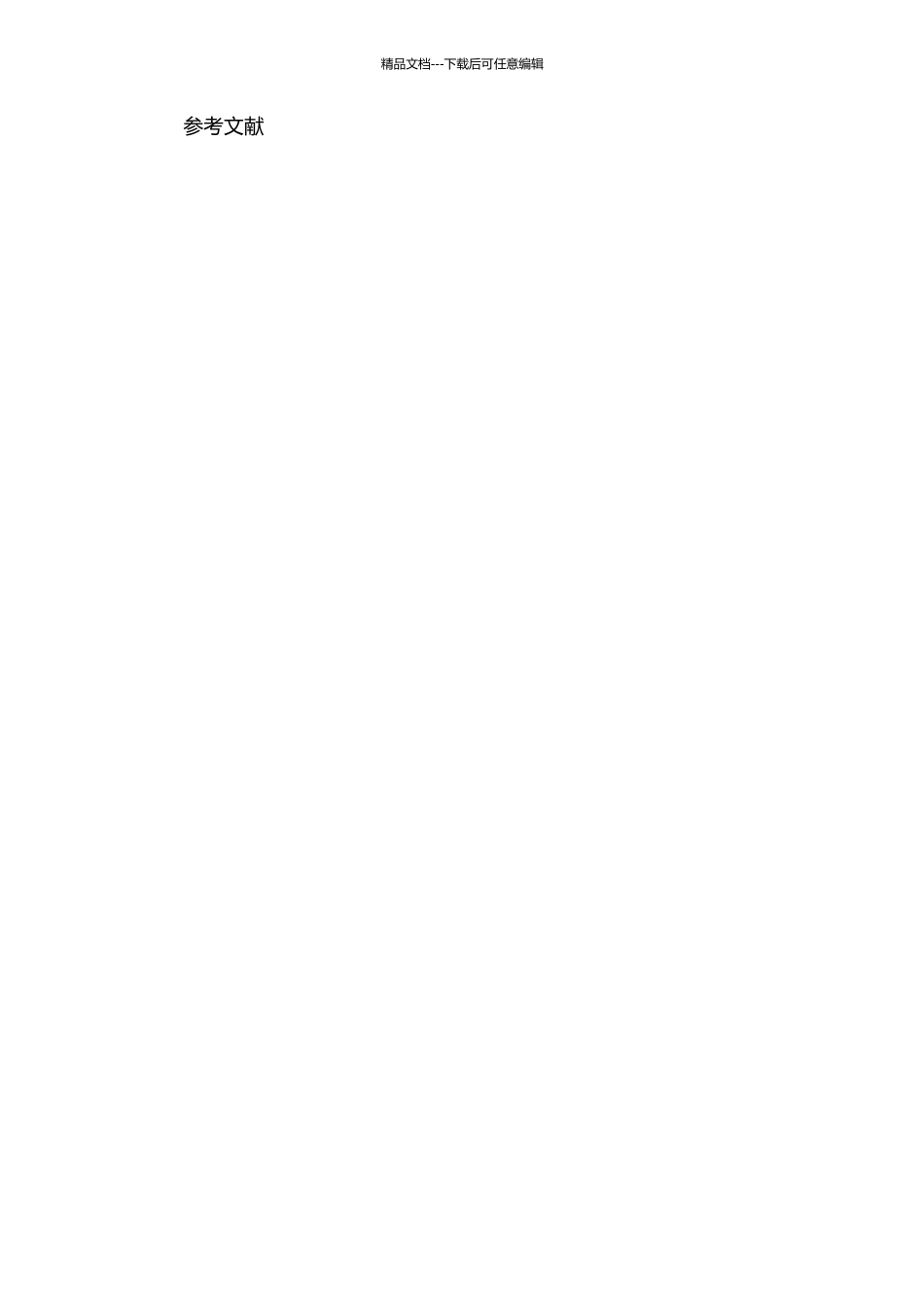

SiN应力膜研究与工艺实现的开题报告_第3页
3/3
精品文档---下载后可任意编辑SiN 应力膜讨论与工艺实现的开题报告一、选题背景目前,随着新材料和新技术的进展,纳米材料在材料科学、化学和物理学等领域中得到了广泛的应用。 SiN 应力膜作为一种特别的纳米材料,具有独特的物理和化学性质,常常被应用于半导体器件中。 SiN 应力膜既有优良的力学性能,又能通过改变其厚度和形状来调节其光学性质。因此,讨论 SiN 应力膜的结构和性质对于提高器件性能和拓展应用具有重要意义。而工艺实现方面,薄膜制备技术是关键问题之一。高质量、高附着力、uniform 的 SiN 薄膜的制备对于实现 SiN 应力膜讨论领域的进展具有基础性的重要性。二、讨论目的和意义SiN 应力膜在半导体器件中的应用极为广泛,包括光伏、光电、集成电路等领域。除了在半导体器件中的应用外,还有一些新兴领域如太赫兹波探测器、显微成像等,都需要应用 SiN 膜。因此,进行 SiN 应力膜的讨论具有广泛的应用前景。本文旨在讨论 SiN 应力膜的结构和性质,以及制备 SiN 应力膜的工艺方法,为 SiN 应力膜的讨论和实际应用提供一些基本理论和实验技术支持。同时,本讨论也可拓展纳米材料的讨论方法和应用场合。三、讨论内容和方法讨论内容:1. 分析和比较不同 SiN 应力膜的力学性能。2. 讨论 SiN 应力膜的纳米结构及其对材料性能的影响。3. 讨论 SiN 应力膜厚度和形状对其光学性质的影响。4. 探究 SiN 应力膜制备工艺的优化方法,实现高质量、高附着力、uniform 的 SiN 薄膜制备。讨论方法:1. 利用纳米压痕技术对不同性质的 SiN 应力膜进行表征和比较。2. 利用透射电子显微镜(TEM)和原子力显微镜(AFM)观测和表征 SiN 应力膜的纳米结构和表面形貌,并讨论其对材料性能的影响。3. 利用光学显微镜观察 SiN 应力膜光学性质进行表征。精品文档---下载后可任意编辑4. 利用 PECVD 等技术提高 SiN 薄膜的制备质量,实现高质量、高附着力、uniform 的 SiN 薄膜制备。四、论文结构第一章:绪论1.1 讨论背景1.2 讨论意义1.3 讨论内容和方法第二章:SiN 应力膜的力学性能讨论2.1 压痕技术2.2 SiN 应力膜的压痕试验2.3 SiN 应力膜的力学性能比较第三章:SiN 应力膜的纳米结构和表面形貌讨论3.1 TEM 和 AFM 的原理和应用3.2 SiN 应力膜的 TEM 与 AFM 观察及表征3.3 SiN 应力膜纳米结构和表面形貌的影响第四章:SiN 应力膜的光学性质讨论4.1 光学显微镜的原理和应用4....
