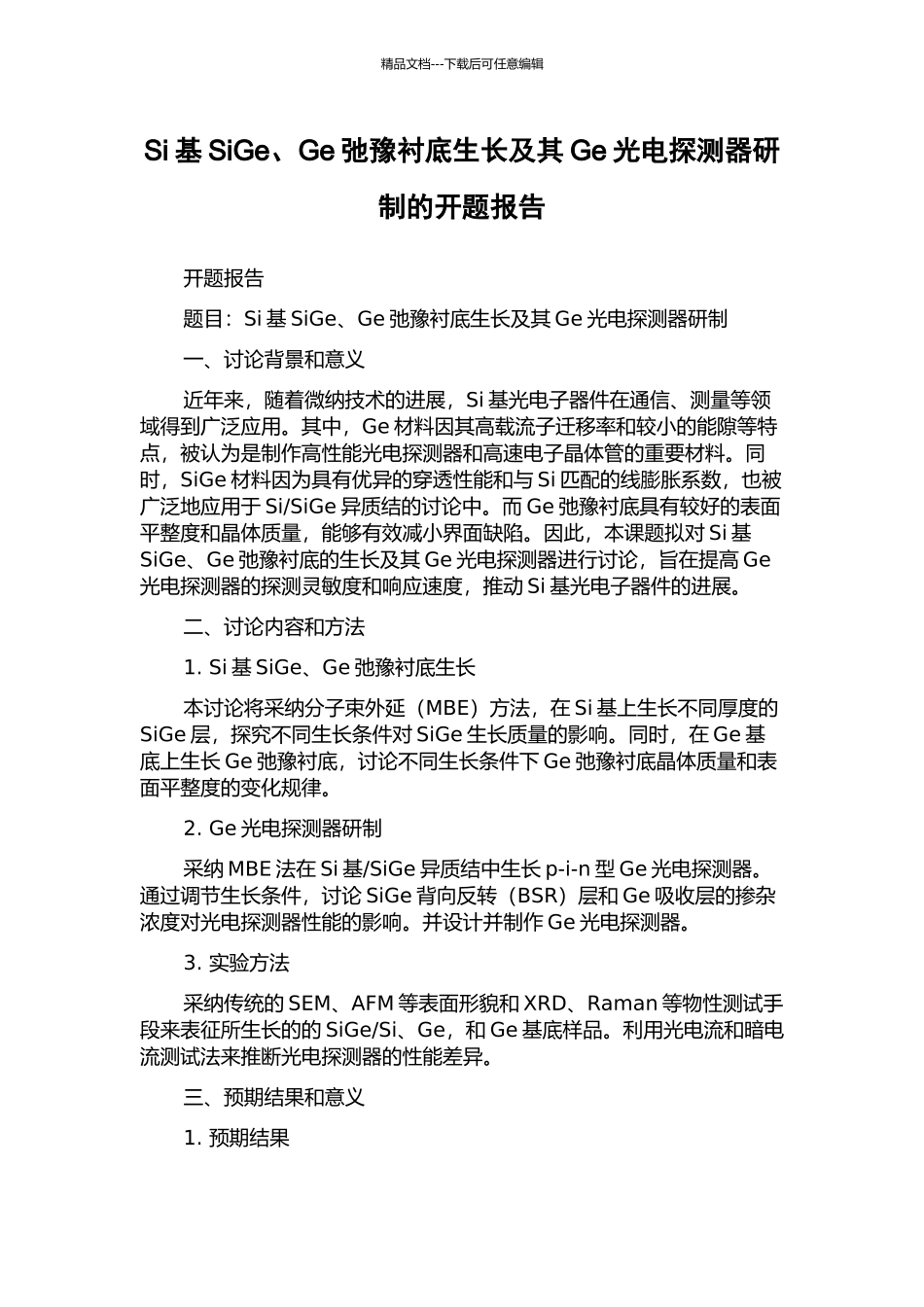

Si基SiGe、Ge弛豫衬底生长及其Ge光电探测器研制的开题报告

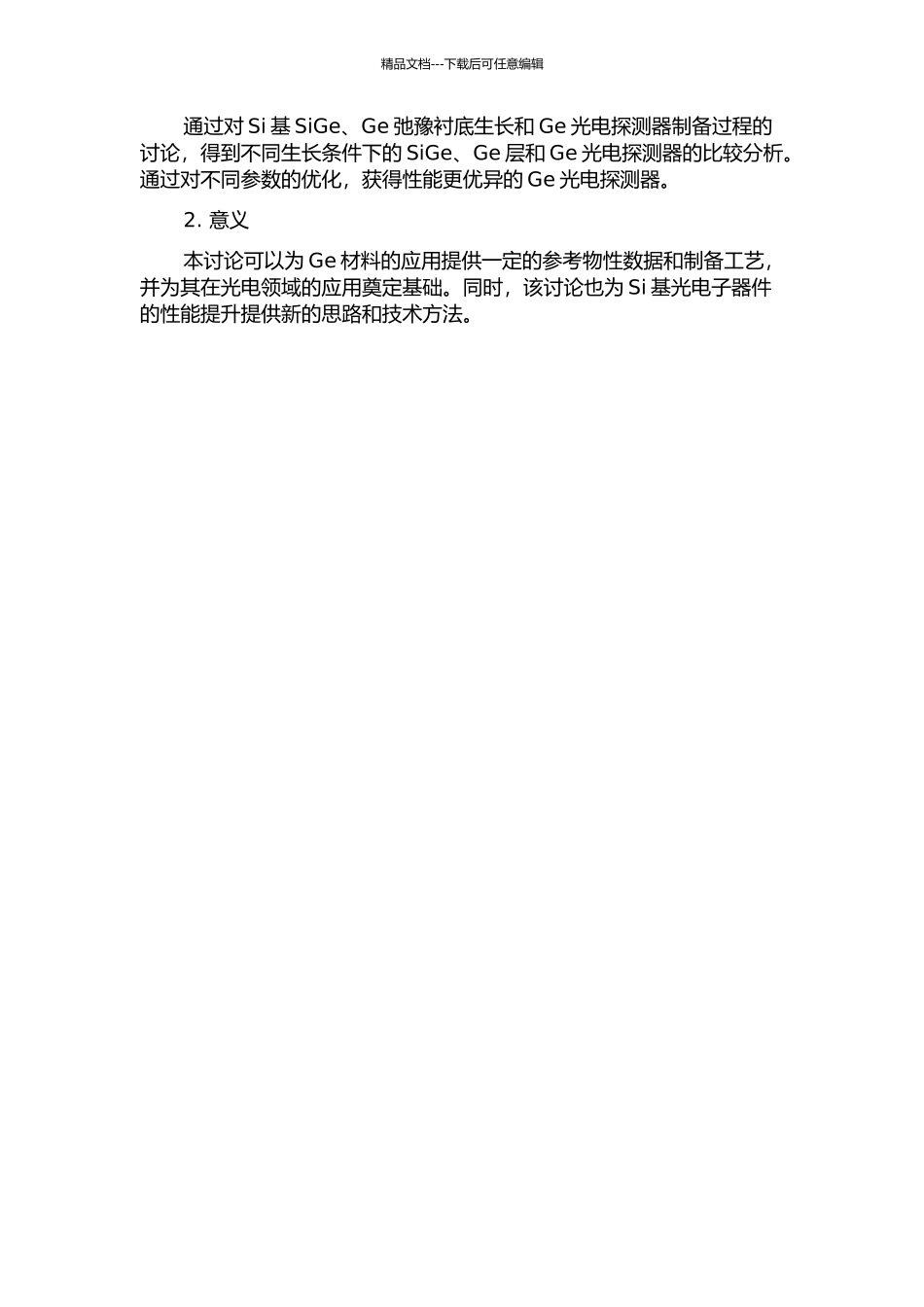

精品文档---下载后可任意编辑Si 基 SiGe、Ge 弛豫衬底生长及其 Ge 光电探测器研制的开题报告开题报告题目：Si 基 SiGe、Ge 弛豫衬底生长及其 Ge 光电探测器研制一、讨论背景和意义近年来，随着微纳技术的进展，Si 基光电子器件在通信、测量等领域得到广泛应用。其中，Ge 材料因其高载流子迁移率和较小的能隙等特点，被认为是制作高性能光电探测器和高速电子晶体管的重要材料。同时，SiGe 材料因为具有优异的穿透性能和与 Si 匹配的线膨胀系数，也被广泛地应用于 Si/SiGe 异质结的讨论中。而 Ge 弛豫衬底具有较好的表面平整度和晶体质量，能够有效减小界面缺陷。因此，本课题拟对 Si 基SiGe、Ge 弛豫衬底的生长及其 Ge 光电探测器进行讨论，旨在提高 Ge光电探测器的探测灵敏度和响应速度，推动 Si 基光电子器件的进展。二、讨论内容和方法1. Si 基 SiGe、Ge 弛豫衬底生长本讨论将采纳分子束外延（MBE）方法，在 Si 基上生长不同厚度的SiGe 层，探究不同生长条件对 SiGe 生长质量的影响。同时，在 Ge 基底上生长 Ge 弛豫衬底，讨论不同生长条件下 Ge 弛豫衬底晶体质量和表面平整度的变化规律。2. Ge 光电探测器研制采纳 MBE 法在 Si 基/SiGe 异质结中生长 p-i-n 型 Ge 光电探测器。通过调节生长条件，讨论 SiGe 背向反转（BSR）层和 Ge 吸收层的掺杂浓度对光电探测器性能的影响。并设计并制作 Ge 光电探测器。3. 实验方法采纳传统的 SEM、AFM 等表面形貌和 XRD、Raman 等物性测试手段来表征所生长的的 SiGe/Si、Ge，和 Ge 基底样品。利用光电流和暗电流测试法来推断光电探测器的性能差异。三、预期结果和意义1. 预期结果精品文档---下载后可任意编辑通过对 Si 基 SiGe、Ge 弛豫衬底生长和 Ge 光电探测器制备过程的讨论，得到不同生长条件下的 SiGe、Ge 层和 Ge 光电探测器的比较分析。通过对不同参数的优化，获得性能更优异的 Ge 光电探测器。2. 意义本讨论可以为 Ge 材料的应用提供一定的参考物性数据和制备工艺，并为其在光电领域的应用奠定基础。同时，该讨论也为 Si 基光电子器件的性能提升提供新的思路和技术方法。
