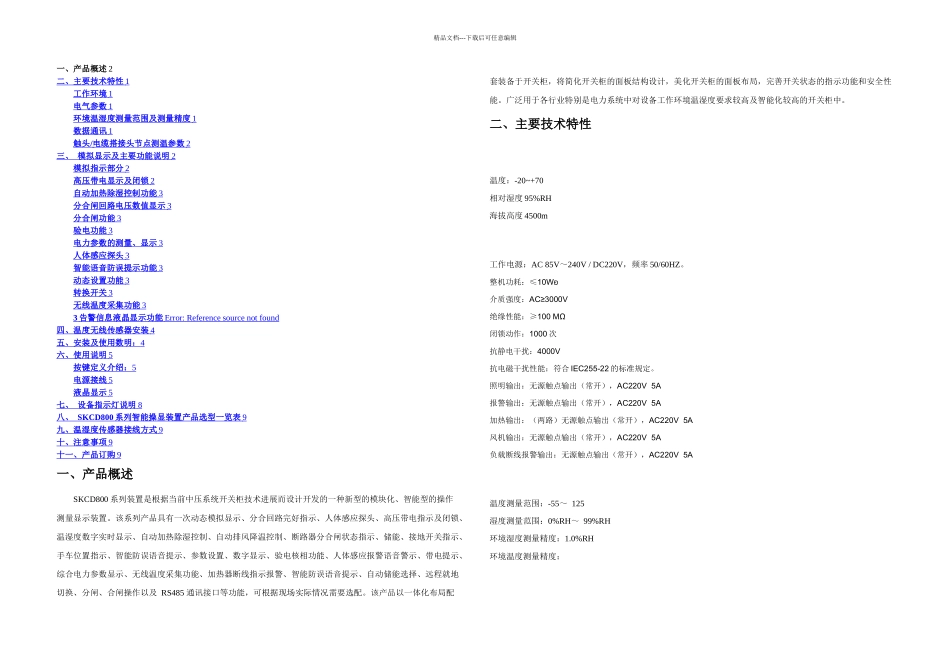

精品文档---下载后可任意编辑一、产品概述 2二、主要技术特性 1 工作环境 1 电气参数 1 环境温湿度测量范围及测量精度 1 数据通讯 1 触头 / 电缆搭接头节点测温参数 2 三、 模拟显示及主要功能说明 2 模拟指示部分 2 高压带电显示及闭锁 2 自动加热除湿控制功能 3 分合闸回路电压数值显示 3 分合闸功能 3 验电功能 3 电力参数的测量、显示 3 人体感应探头 3 智能语音防误提示功能 3 动态设置功能 3 转换开关 3 无线温度采集功能 3 3 告警信息液晶显示功能 Error: Reference source not found 四、温度无线传感器安装 4 五、安装及使用数明： 4 六、使用说明 5 按键定义介绍： 5 电源接线 5 液晶显示 5 七、 设备指示灯说明 8 八、 SKCD800 系列智能操显装置产品选型一览表 9 九、温湿度传感器接线方式 9 十、注意事项 9 十一、产品订购 9 一、产品概述SKCD800 系列装置是根据当前中压系统开关柜技术进展而设计开发的一种新型的模块化、智能型的操作测量显示装置。该系列产品具有一次动态模拟显示、分合回路完好指示、人体感应探头、高压带电指示及闭锁、温湿度数字实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、参数设置、数字显示、验电核相功能、人体感应报警语音警示、带电提示、综合电力参数显示、无线温度采集功能、加热器断线指示报警、智能防误语音提示、自动储能选择、远程就地切换、分闸、合闸操作以及 RS485 通讯接口等功能，可根据现场实际情况需要选配。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。广泛用于各行业特别是电力系统中对设备工作环境温湿度要求较高及智能化较高的开关柜中。 二、主要技术特性温度：-20~+70相对湿度 95%RH海拔高度 4500m工作电源：AC 85V～240V / DC220V，频率 50/60HZ。整机功耗：≤10W 介质强度：AC≥3000V 绝缘性能：≥100 MΩ 闭锁动作：1000 次抗静电干扰：4000V抗电磁干扰性能：符合 IEC255-22 的标准规定。照明输出：无源触点输出（常开），AC220V 5A报警输出：无源触点输出（常开），AC220V 5A加热输出：（两路）无源触点输出（常开），AC220V 5A风机输出：无源触点输出（常开），AC220V 5A负载断线报警输出：无源触点输出（常...
