Sl水工金属结构焊接通用技术条件

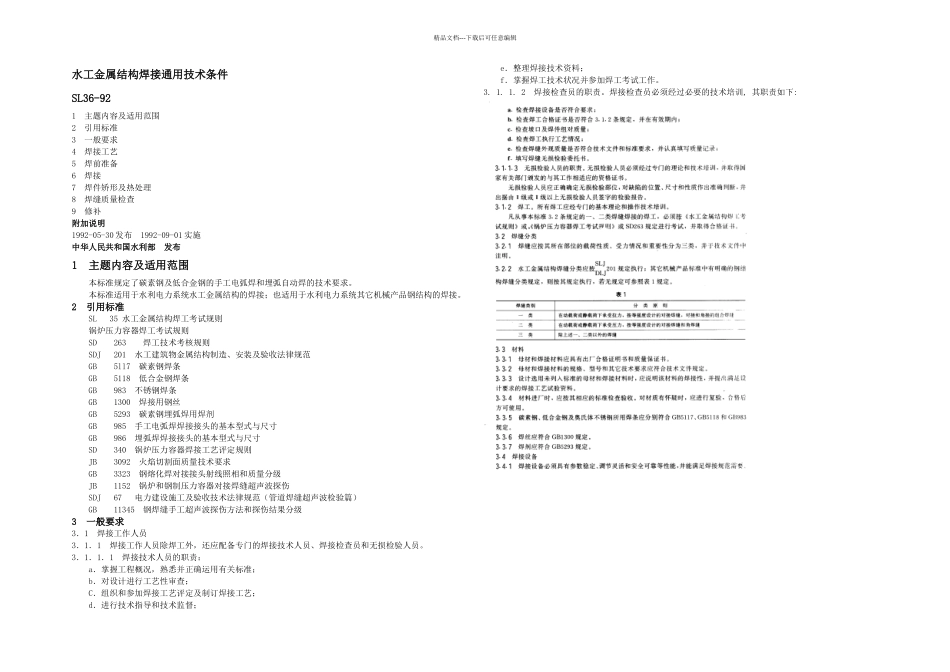

精品文档---下载后可任意编辑水工金属结构焊接通用技术条件SL36-921 主题内容及适用范围2 引用标准3 一般要求4 焊接工艺5 焊前准备6 焊接7 焊件矫形及热处理8 焊缝质量检查9 修补附加说明1992-05-30 发布 1992-09-01 实施中华人民共和国水利部 发布1 主题内容及适用范围 本标准规定了碳素钢及低合金钢的手工电弧焊和埋弧自动焊的技术要求。 本标准适用于水利电力系统水工金属结构的焊接；也适用于水利电力系统其它机械产品钢结构的焊接。2 引用标准 SL 35 水工金属结构焊工考试规则 锅炉压力容器焊工考试规则 SD 263 焊工技术考核规则 SDJ 201 水工建筑物金属结构制造、安装及验收法律规范 GB 5ll7 碳素钢焊条 GB 5118 低合金钢焊条 GB 983 不锈钢焊条 GB 1300 焊接用钢丝 GB 5293 碳素钢埋弧焊用焊剂 GB 985 手工电弧焊焊接接头的基本型式与尺寸 GB 986 埋弧焊焊接接头的基本型式与尺寸 SD 340 锅炉压力容器焊接工艺评定规则 JB 3092 火焰切割面质量技术要求 GB 3323 钢熔化焊对接接头射线照相和质量分级 JB 1152 锅炉和钢制压力容器对接焊缝超声波探伤 SDJ 67 电力建设施工及验收技术法律规范（管道焊缝超声波检验篇） GB 11345 钢焊缝手工超声波探伤方法和探伤结果分级3 一般要求3．1 焊接工作人员3．1．1 焊接工作人员除焊工外，还应配备专门的焊接技术人员、焊接检查员和无损检验人员。3．1．1．1 焊接技术人员的职责： a．掌握工程概况，熟悉并正确运用有关标准； b．对设计进行工艺性审查； C．组织和参加焊接工艺评定及制订焊接工艺； d．进行技术指导和技术监督； e．整理焊接技术资料； f．掌握焊工技术状况并参加焊工考试工作。3. 1. 1. 2 焊接检查员的职责。焊接检查员必须经过必要的技术培训, 其职责如下:精品文档---下载后可任意编辑精品文档---下载后可任意编辑5．5．4 技术文件要求时，可设置焊接衬垫。保留垫板应沿焊缝全长设置，垫板需设接头时应符合对接焊缝焊透的质量要求。5. 5. 5 埋弧自动焊应在焊缝两端设置引弧板和引出板。引弧板与引出板的材质、坡口型式及坡口尺寸应和焊件相同。引弧板和引出板的尺寸一般应大于等于 50mm×100mm，与焊件接头处应封底或垫以焊剂垫以防烧穿。5．5．6 手工电弧焊的引弧板和引出板可根据需要确定。6 焊接6．1 施焊的基本要求6．1．1 应加强对施工现场环境的监测，出现下列任一情况应实行有效防...
