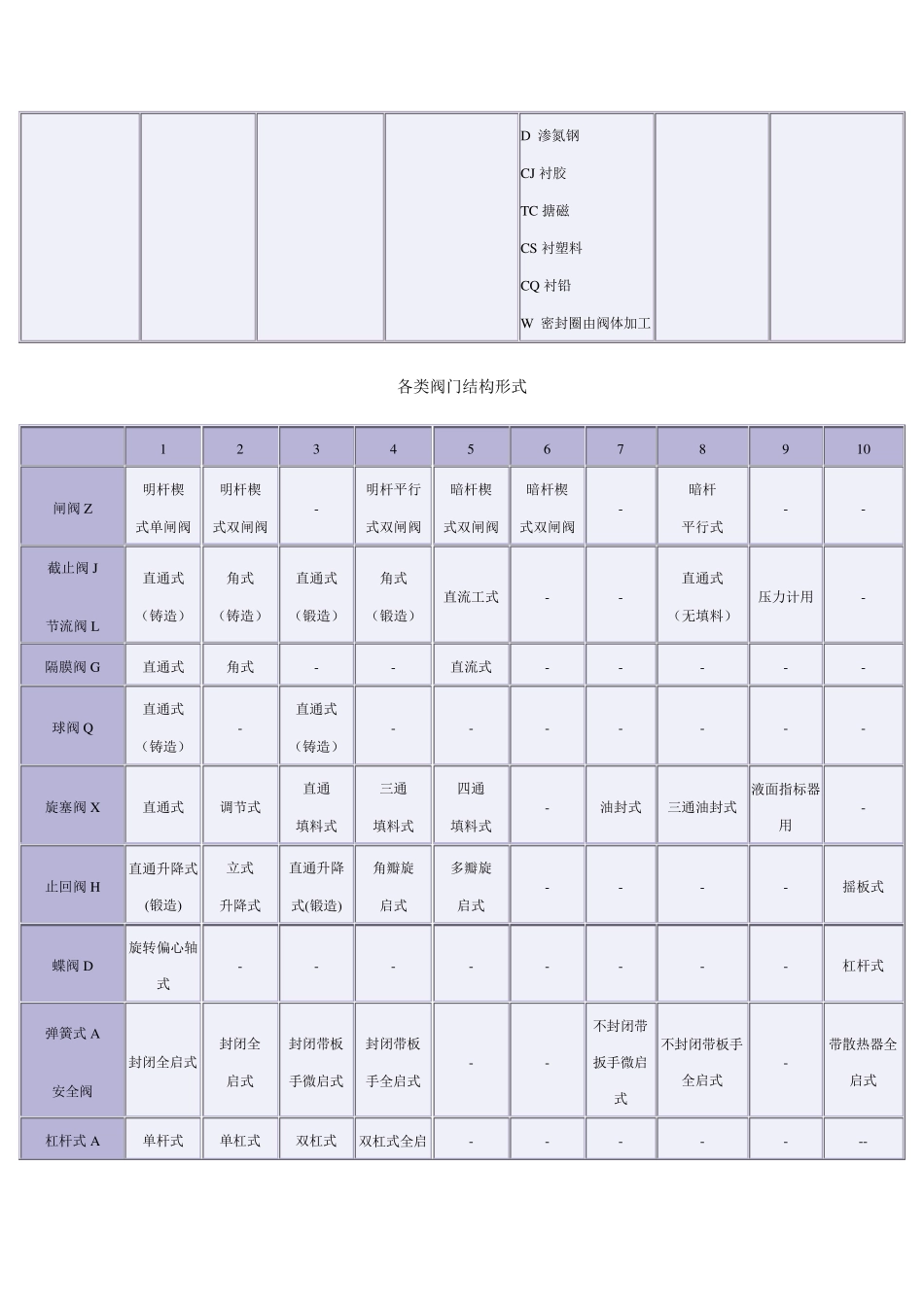

各类阀门型号含义_第2页
2/18
各类阀门型号含义_第3页
3/18
各类阀门型号含义 1 2 3 4 5 6 7 汉语拼音字母 表示阀门类型 一位数字 表示传动方式 一位数字 表示连接形式 一位数字 表示结构形式 汉语拼音字母表 示密封面或衬里 数字表示公称 压力kg/m 2 汉语拼音字母 表示阀体材料 Z 闸阀 J 截止阀 L 节流阀 Q 球阀 D 碟阀 H 止回阀和底阀 G 隔膜阀 A 安全阀 T 调节阀 X 旋塞阀 Y 减压阀 S 疏水阀 DZ 电磁阀 O 电磁动 1.电磁一液动 2.电一液动 3.蜗轮 4.正齿轮转动 5.伞齿轮转动 6.气动 7.液动 8.气一液动 9.电动 其它手轮、手柄、板手无号表示 1.内螺纹 2.外螺纹 3.法兰(用于双弹簧安全阀) 4.法兰 5.法兰(用于杠杆式、安全门、单弹簧安全门) 6.焊接 7.对夹 8.卡箍 9.卡套 (见下页阀门结结形式表) T 铜合金 H 合金钢 B 锡基轴 (巴承合金氏合金) Y 硬质合金 X 橡胶 J 硬橡胶 SA 聚四氟乙烯 SB 聚三氟乙烯 SC 聚氟乙烯 SD 酚醛塑料 SN 尼龙 Z 灰铸件 (一般不表示) X 可锻铸铁 Q 球墨铸铁 T 铜合金 B 铅合金 II 铬钼合金钢 L 铬合金 P 铬镍钛钢 V(II)铬钼钒合金钢 R 铬镍钼钛钢 F 氟塑料 P 皮革(渗硼钢) S 塑料 C 碳钢(一般不表示) G 硅铁 D 渗氮钢 CJ 衬胶 TC 搪磁 CS 衬塑料 CQ 衬铅 W 密封圈由阀体加工 各类阀门结构形式 1 2 3 4 5 6 7 8 9 10 闸阀Z 明杆楔 式单闸阀 明杆楔 式双闸阀 - 明杆平行 式双闸阀 暗杆楔 式双闸阀 暗杆楔 式双闸阀 - 暗杆 平行式 - - 截止阀J 节流阀L 直通式 (铸造) 角式 (铸造) 直通式 (锻造) 角式 (锻造) 直流工式 - - 直通式 (无填料) 压力计用 - 隔膜阀G 直通式 角式 - - 直流式 - - - - - 球阀Q 直通式 (铸造) - 直通式 (铸造) - - - - - - - 旋塞阀X 直通式 调节式 直通 填料式 三通 填料式 四通 填料式 - 油封式 三通油封式 液面指标器用 - 止回阀H 直通升降式(锻造) 立式 升降式 直通升降 式(锻造) 角瓣旋 启式 多瓣旋 启式 - - - - 摇板式 蝶阀D 旋转偏心轴式 - - - - - - - - 杠杆式 弹簧式A 安全阀 封闭全启式 封闭全 启式 封闭带板 手微启式 封闭带板 手全启式 - - 不封闭带扳手微启式 不封闭带板手全启式 - 带散热器全启式 杠杆式A 单杆式 单杠式 双杠式 ...
