合成氨企业安全标准化生产设施和作业安全需要的资料

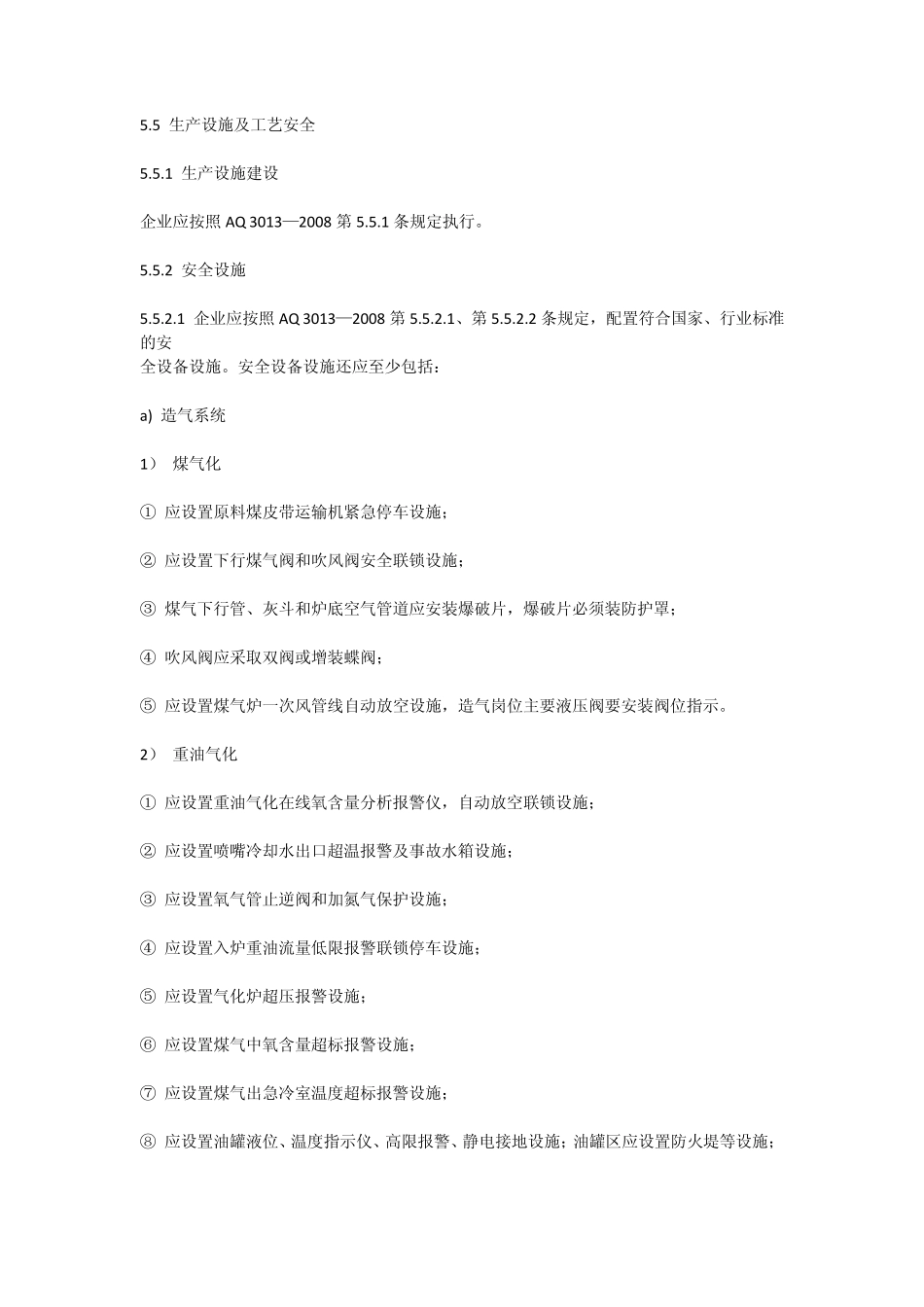

5.5 生产设施及工艺安全 5.5.1 生产设施建设 企业应按照AQ 3013—2008 第 5.5.1 条规定执行。 5.5.2 安全设施 5.5.2.1 企业应按照AQ 3013—2008 第 5.5.2.1、第 5.5.2.2 条规定，配置符合国家、行业标准的安 全设备设施。安全设备设施还应至少包括： a) 造气系统 1） 煤气化 ① 应设置原料煤皮带运输机紧急停车设施； ② 应设置下行煤气阀和吹风阀安全联锁设施； ③ 煤气下行管、灰斗和炉底空气管道应安装爆破片，爆破片必须装防护罩； ④ 吹风阀应采取双阀或增装蝶阀； ⑤ 应设置煤气炉一次风管线自动放空设施，造气岗位主要液压阀要安装阀位指示。 2） 重油气化 ① 应设置重油气化在线氧含量分析报警仪，自动放空联锁设施； ② 应设置喷嘴冷却水出口超温报警及事故水箱设施； ③ 应设置氧气管止逆阀和加氮气保护设施； ④ 应设置入炉重油流量低限报警联锁停车设施； ⑤ 应设置气化炉超压报警设施； ⑥ 应设置煤气中氧含量超标报警设施； ⑦ 应设置煤气出急冷室温度超标报警设施； ⑧ 应设置油罐液位、温度指示仪、高限报警、静电接地设施；油罐区应设置防火堤等设施； ⑨ 气化系统联锁装置中，重油入炉阀、氧气入炉阀、煤气出口总阀应选用气开式调节阀； 蒸汽入炉阀、氮保护进口阀、重油回路阀、氧气放空阀、煤气放空阀应选用气闭式调 节阀。 3 ） 天然气转化 ① 应设置二氧化碳吸收塔液位低限报警及联锁脱碳、合成停车设施； ② 应设置天然气总管安全阀及压力高低限报警设施； ③ 应设置高压蒸汽包液位低限报警及流量低限、液位低限同时存在时联锁合成氨停车设 施； ④ 应设置一段转化炉炉膛负压高限报警及联锁合成氨停车装置，现场设置联锁声光报警设 施；设置环形蒸汽灭火管线； ⑤ 应设置一段转化炉引风机油泵润滑油压低限报警及联锁合成氨停车设施； ⑥ 应设置二段转化炉空气流量低限联锁转化紧急停车设施。 4） 气柜 ① 应设置气柜低限位与罗茨风机报警联锁； ② 应在造气、脱硫、压缩设置对气柜的远传监控设施；气柜应设有容积指示仪、高低限位 报警器 ； ③ 应设置气柜煤气管道进出口 氧含量超标报警联锁设施； 气柜应装有手动、自动放空装置， 放空管或顶部排放管应 有阻火器、消除静电设施 ， 应设独立的避雷设施 ；设置消防设施和环形消防通道 ； ④ 应设置气柜进出口安全水封，水封要有排水设施。 b) 脱硫、净化系统 1 ） 应设置...
