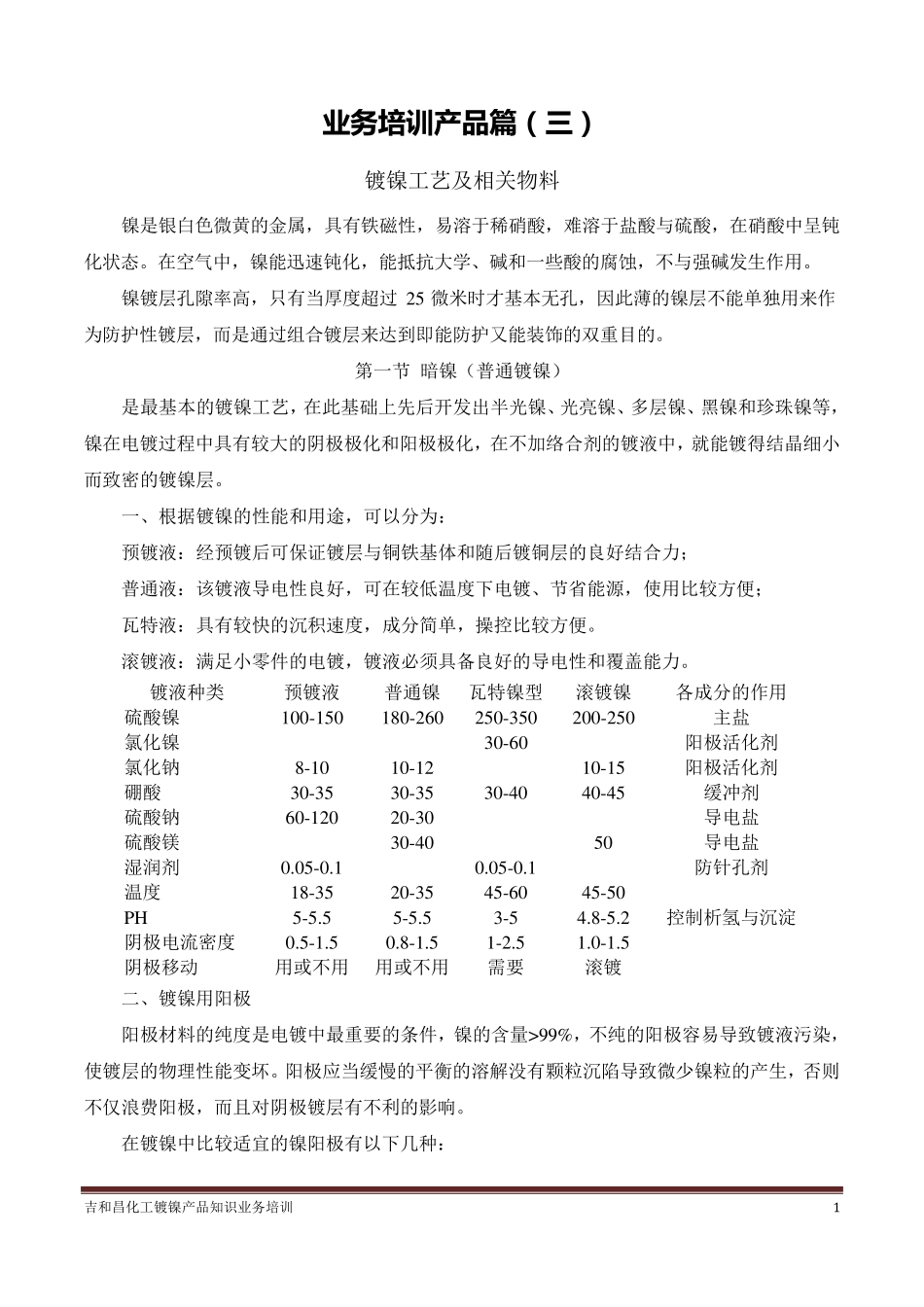

吉和昌化工镀镍产品知识业务培训 1 业 务 培 训 产 品 篇 （ 三） 镀镍工艺及相关物料 镍是银白色微黄的金属，具有铁磁性，易溶于稀硝酸，难溶于盐酸与硫酸，在硝酸中呈钝化状态。在空气中，镍能迅速钝化，能抵抗大学、碱和一些酸的腐蚀，不与强碱发生作用。 镍镀层孔隙率高，只有当厚度超过 25 微米时才基本无孔，因此薄的镍层不能单独用来作为防护性镀层，而是通过组合镀层来达到即能防护又能装饰的双重目的。 第一节 暗镍（普通镀镍） 是最基本的镀镍工艺，在此基础上先后开发出半光镍、光亮镍、多层镍、黑镍和珍珠镍等，镍在电镀过程中具有较大的阴极极化和阳极极化，在不加络合剂的镀液中，就能镀得结晶细小而致密的镀镍层。 一、根据镀镍的性能和用途，可以分为： 预镀液：经预镀后可保证镀层与铜铁基体和随后镀铜层的良好结合力； 普通液：该镀液导电性良好，可在较低温度下电镀、节省能源，使用比较方便； 瓦特液：具有较快的沉积速度，成分简单，操控比较方便。 滚镀液：满足小零件的电镀，镀液必须具备良好的导电性和覆盖能力。 镀液种类 预镀液 普通镍 瓦特镍型 滚镀镍 各成分的作用 硫酸镍 100-150 180-260 250-350 200-250 主盐 氯化镍 30-60 阳极活化剂 氯化钠 8-10 10-12 10-15 阳极活化剂 硼酸 30-35 30-35 30-40 40-45 缓冲剂 硫酸钠 60-120 20-30 导电盐 硫酸镁 30-40 50 导电盐 湿润剂 0.05-0.1 0.05-0.1 防针孔剂 温度 18-35 20-35 45-60 45-50 PH 5-5.5 5-5.5 3-5 4.8-5.2 控制析氢与沉淀 阴极电流密度 0.5-1.5 0.8-1.5 1-2.5 1.0-1.5 阴极移动 用或不用 用或不用 需要 滚镀 二、镀镍用阳极 阳极材料的纯度是电镀中最重要的条件，镍的含量>99%，不纯的阳极容易导致镀液污染，使镀层的物理性能变坏。阳极应当缓慢的平衡的溶解没有颗粒沉陷导致微少镍粒的产生，否则不仅浪费阳极，而且对阴极镀层有不利的影响。 在镀镍中比较适宜的镍阳极有以下几种： 吉和昌化工镀镍产品知识业务培训 2 含碳镍阳极：它是在熔融的电解镍中，加入 0.25-0.35 的碳和 0.25-0.35 的硅铸造而成，溶解性能较好； 含氧镍阳极：它是在熔融的电解镍中，加入 0.25-1%的氧化镍浇铸而成，溶解性能良好； 含硫镍阳极：镍阳极中含有 0.01-0.15 的硫，这种阳极的溶解性好，活性强，可以在大电流密度条件下操作。在阳极中含有硫，在阳极溶解的同时，可以把镀...
