吊篮安装方案

吊篮安装方案_第1页
1/21

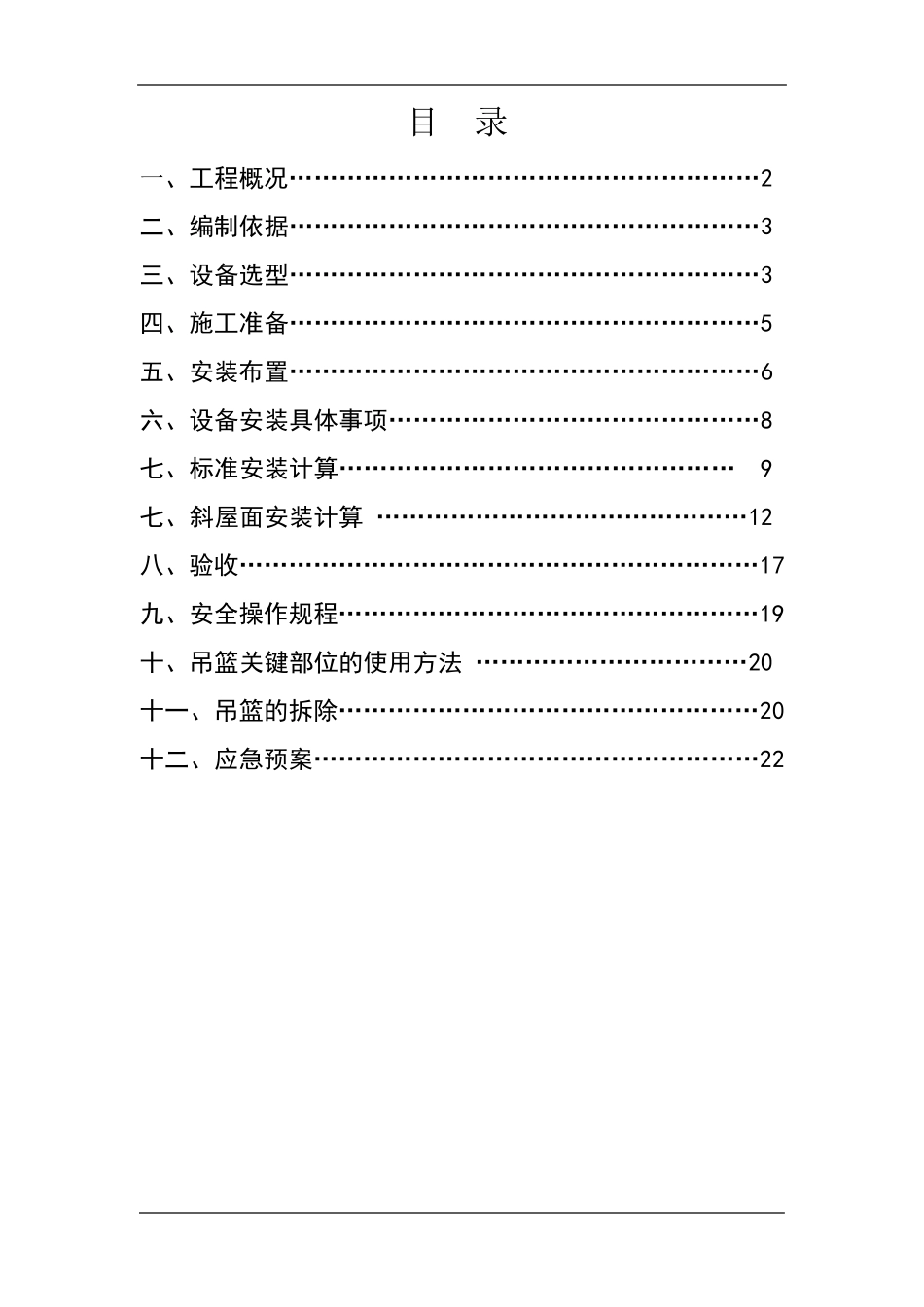

吊篮安装方案_第2页
2/21
吊篮安装方案_第3页
3/21
电动吊篮安装(拆卸)施工组织方案 编制 审核 审批 目 录 一、工程概况…………………………………………………2 二、编制依据…………………………………………………3 三、设备选型…………………………………………………3 四、施工准备…………………………………………………5 五、安装布置…………………………………………………6 六、设备安装具体事项………………………………………8 七、标准安装计算………………………………………… 9 七、斜屋面安装计算 ………………………………………12 八、验收………………………………………………………17 九、安全操作规程……………………………………………19 十、吊篮关键部位的使用方法 ……………………………20 十一、吊篮的拆除……………………………………………20 十二、应急预案………………………………………………22 一、 工程概况: (一) 工程名称: (二) 电动吊篮用途: (四) 吊篮安装单位: (五) 安装部位:。 (六) 安装高度约: 二、 编制依据: GB19155-2003《高处作业吊篮》标准 JGJ33-2001《建筑施工安全检查标准》 JGJ59-2011《建筑机械使用安全技术规程》 JGJ202-2010《工具式脚手架安全技术规范》 JGJ59-2011《施工现场临时用电安全技术规范》 《吊篮安装拆卸使用说明书》 三、设备选型: 根据现场施工要求选用天津庆丰顺建筑机械有限公司生产的ZLP-630型电动吊篮;悬挂机构为无轨式。 (一)设备的技术性能: 1、 型号:ZLP- 630型; 2、提升速度:9.3m/min; 3、 提升高度:最高可达200m; 4、 电源:380V±5%,50Hz,三相五线制; 5、 电机:三相电磁制动电机LTP6.3,每台吊篮功率1.5Kw×2; 6、 工作吊篮尺寸:1m(2m、3m、4m、5m、6m)×0.7m×1.2m; 7、 设备额定载荷 序号 工作篮长度(m) 额定载荷(Kg) 1 1.5-3 630 2 3.0-4 450 3 4.0-5 400 4 5.0-6 300 8、 钢丝绳: 工作钢丝绳:4×31SW+NF-Φ8.3 GB8902—88镀锌航空钢丝绳; 安全钢丝绳:4×31SW+NF-Φ8.3 GB8902—88镀锌航空钢丝绳; 9、 安全锁: LS-30 型配630 型吊篮。 10、电源电缆:橡套电缆YC—3×2.5+2 ×1.5 ; 11、 工作原理:吊篮为电动爬升式,工作篮沿钢丝绳与由提升机带动上下升降,不收卷钢丝绳,可停止在任一高度(200 m 以内)工作; 12、设备自重:标准型屋面配置:3m ...
