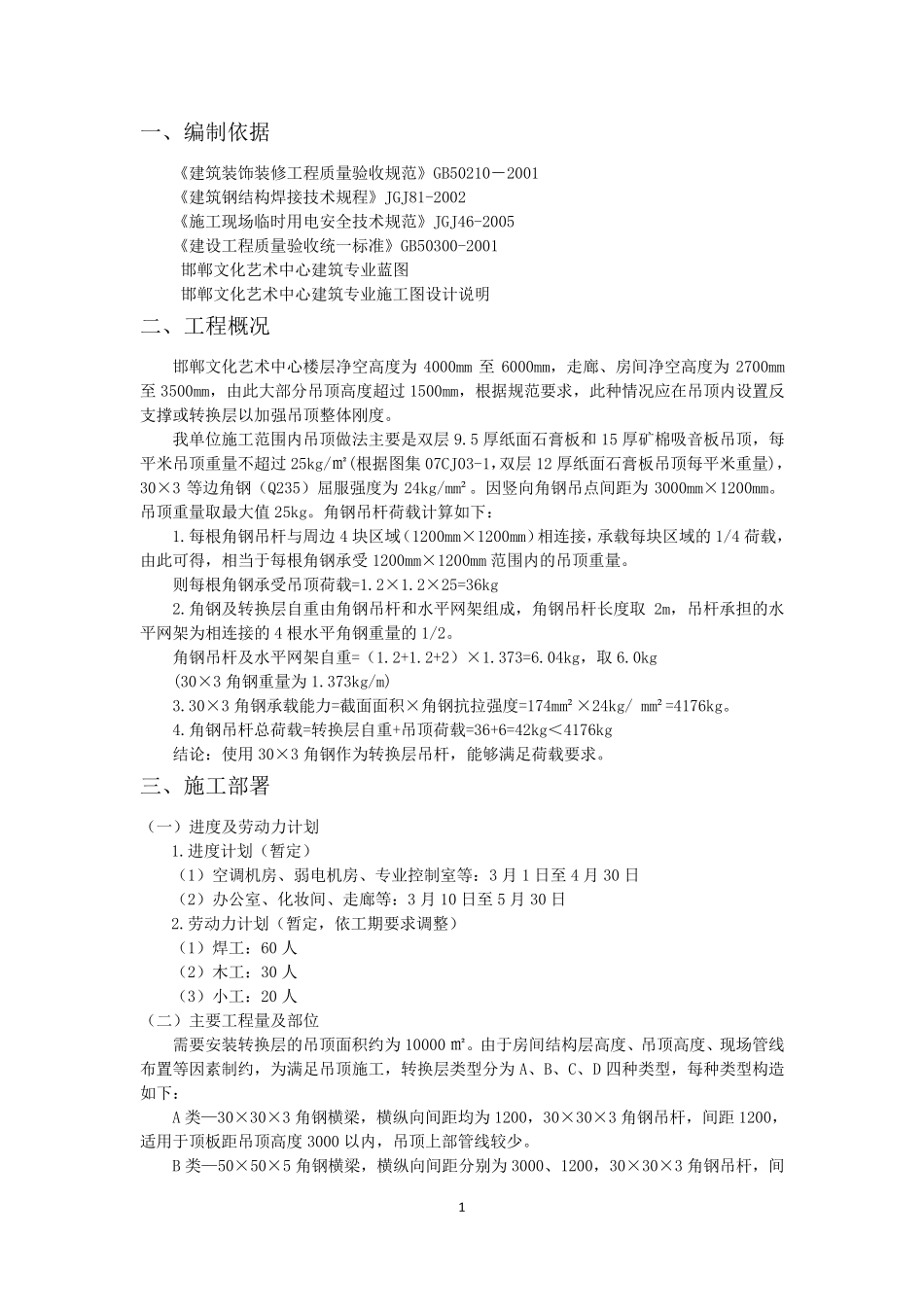

1 一 、 编 制 依 据 《 建 筑 装 饰 装 修 工 程 质 量 验 收 规 范 》 GB50210－ 2001 《 建 筑 钢 结 构 焊 接 技 术 规 程 》 JGJ81-2002 《 施 工 现 场 临 时 用 电 安 全 技 术 规 范 》 JGJ46-2005 《 建 设 工 程 质 量 验 收 统 一 标 准 》 GB50300-2001 邯 郸 文 化 艺 术 中 心 建 筑 专 业 蓝 图 邯 郸 文 化 艺 术 中 心 建 筑 专 业 施 工 图 设 计 说 明 二 、 工 程 概 况 邯 郸 文 化 艺 术 中 心 楼 层 净 空 高 度 为4000mm 至6000mm， 走 廊 、 房 间 净 空 高 度 为2700mm至 3500mm， 由 此 大 部 分 吊 顶 高 度 超 过 1500mm， 根 据 规 范 要 求 ， 此 种 情 况 应 在 吊 顶 内 设 置 反支 撑 或 转 换 层 以 加 强 吊 顶 整 体 刚 度 。 我 单 位 施 工 范 围 内 吊 顶 做 法 主 要 是 双 层 9.5 厚 纸 面 石 膏 板 和 15 厚 矿 棉 吸 音 板 吊 顶 ， 每平 米 吊 顶 重 量 不 超 过 25kg/㎡(根 据 图 集07CJ03-1，双 层 12 厚 纸 面 石 膏 板 吊 顶 每 平 米 重 量 )，30×3 等边角钢 （Q235）屈服强 度 为24kg/mm²。 因竖向角钢 吊 点间 距为3000mm×1200mm。吊 顶 重 量 取最大 值25kg。 角钢 吊 杆荷载计 算如下： 1.每 根 角钢 吊 杆与周边4 块区域（1200mm×1200mm）相连 接 ， 承 载每 块区域的 1/4 荷载，由 此 可 得 ， 相当 于 每 根 角钢 承 受 1200mm×1200mm 范 围 内 的 吊 顶 重 量 。 则 每 根 角钢 承 受 吊 顶 荷载=1.2×1.2×25=36kg 2.角钢 及 转 换 层 自 重 由 角钢 吊 杆和 水 平 网 架 组 成 ， 角钢 吊 杆长 度 取2m， 吊 杆承 担 的 水平 网 架 为 相连 接 的 4 根 水 平 角钢 重 量 的 1/2。 角钢 吊 杆及 水 平 网 架 自 重 =（1.2+1.2+2）×1.373=6.04kg， 取6.0kg (30×3 角钢 重 量 为 1.373kg/m) 3.30×3 角钢 承 载能 力 =截 面 面 积 ×角钢 抗 拉 强 度 =174mm²×24kg/ mm²=4176kg。 4.角钢 吊 杆总 荷载=转 换 层 自 重 +吊 顶 荷载=36+6=42kg＜ 4176kg ...
