同步三相发电机使用说明书

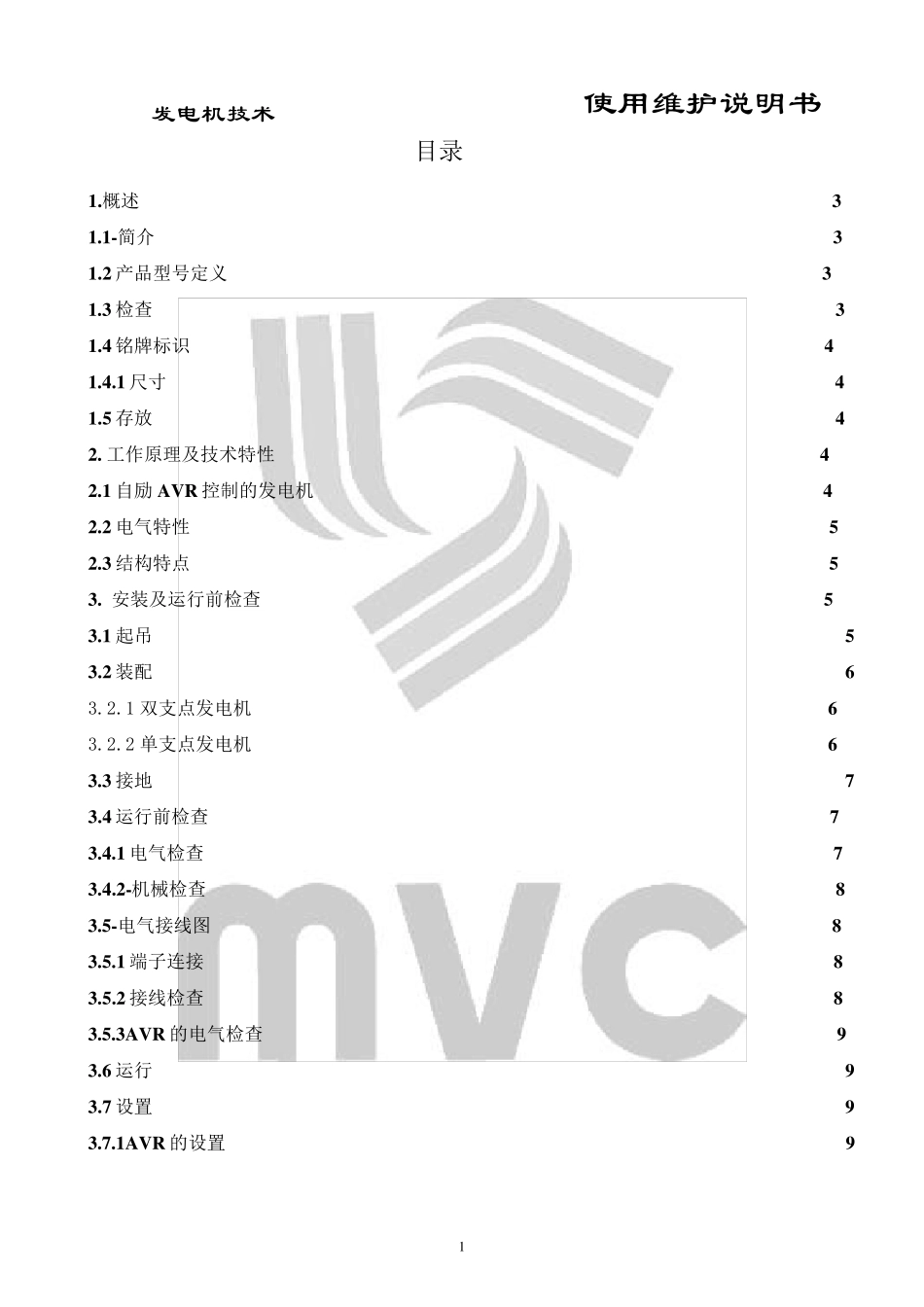

发电机技术 使用维护说明书 1 目录 1.概述 3 1.1-简介 3 1.2 产品型号定义 3 1.3 检查 3 1.4 铭牌标识 4 1.4.1 尺寸 4 1.5 存放 4 2. 工作原理及技术特性 4 2.1 自励 A V R 控制的发电机 4 2.2 电气特性 5 2.3 结构特点 5 3. 安装及运行前检查 5 3.1 起吊 5 3.2 装配 6 3.2.1 双支点发电机 6 3.2.2 单支点发电机 6 3.3 接地 7 3.4 运行前检查 7 3.4.1 电气检查 7 3.4.2-机械检查 8 3.5-电气接线图 8 3.5.1 端子连接 8 3.5.2 接线检查 8 3.5.3A V R 的电气检查 9 3.6 运行 9 3.7 设置 9 3.7.1A V R 的设置 9 发电机技术 使用维护说明书 2 3 .7 .2 运行调节 1 0 3 .7 .3 发电机并联运行 1 1 4 .维护保养 1 2 4 .1 绕组状况 1 2 4.2 轴承 1 4 4 .3 机械故障 1 5 4 .4 电气故障 1 6 4 .5 剩磁电压检查 1 7 4 .6 检查发电机绕组和旋转二极管 1 7 4 .7 拆卸、重新装配 1 8 4 .7 .1 所需工具 1 8 4 .7 .2 单轴承电机更换非驱动端轴承 1 8 4 .7 .3 双轴承电机更换驱动端轴承 1 8 4 .7 .4 全部拆散 1 9 4 .7 .5 重装端盖 1 9 4 .7 .6 重装转子 1 9 4 .7 .7 交流发电机保证条件 2 0 发电机技术 使用维护说明书 3 １. 概 述 1 .1 -简介 MG系列无刷三相同步发电机(以下简称MG 发电机)是MV C 发电机技术(上海)有限公司吸收了国内外同类产品的优特点，加以改进提高，并采用计算机方案优化设计和先进的加工工艺、设计制造的高品质发电机。 MG 发电机为单、双轴承、H 级绝缘无刷自励磁，机座采用钢板焊接结构，转子采用整体凸极结构，传动端连接法兰及盘片式联轴器，符合国际S.A.E 标准。 MG 发电机电气性能优良，效率高！符合 GB755 旋转式机定额与性能国家标准；国际电工委员会推荐标准IEC60034-1 及其它先进工业国相关标准。 MG 发电机具有合理的通风系统，冷却效果显著。温升裕度大，运行可靠。旋转整流器装拆和接线盒有宽畅的空间，操作维修方便，转子平衡精度高，振动小。电压调节系统精度高，动态性能好，电压波形畸变小，并具有电磁干扰抑制、过励过压保护功能。 MG 发电机能与各类国产和进口柴油机配套组成固定或移动电站，为工厂、商场、宾馆、大厦、医院、港口、 油田、矿井和邮电通讯等各种场合作为动力和照明备用或常用电源使...
