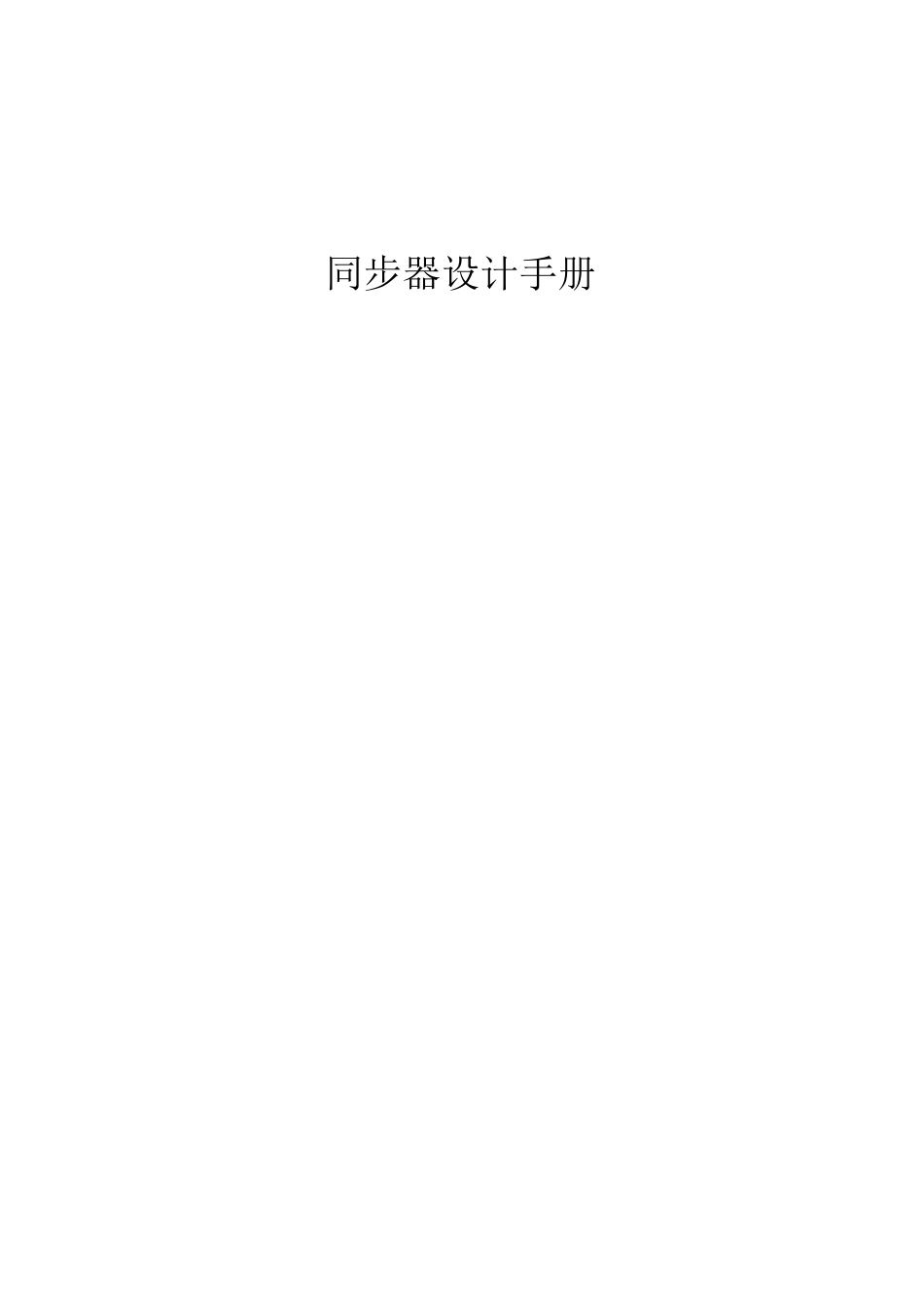

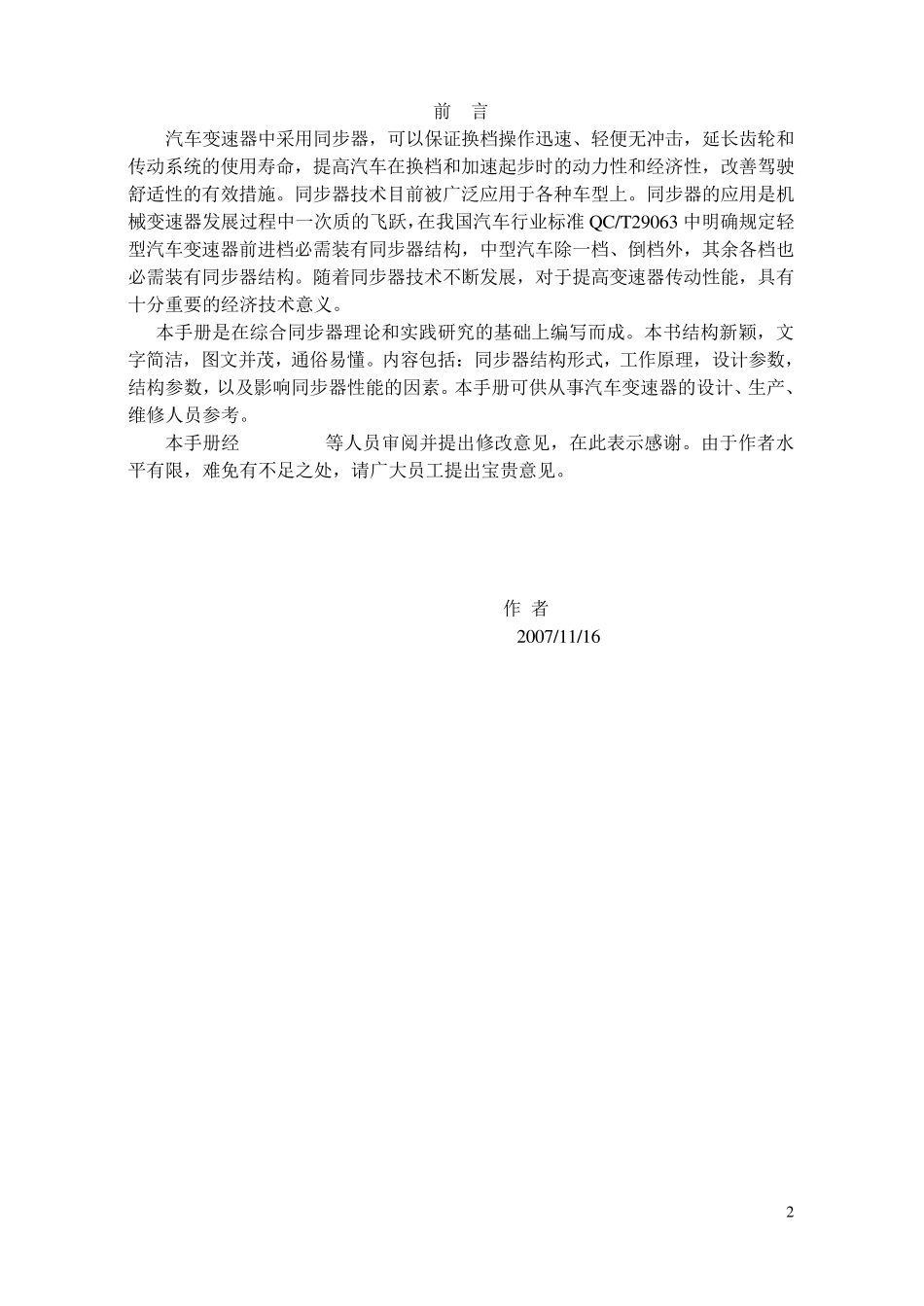

同步器设计手册 2 前 言 汽车变速器中采用同步器，可以保证换档操作迅速、轻便无冲击，延长齿轮和传动系统的使用寿命，提高汽车在换档和加速起步时的动力性和经济性，改善驾驶舒适性的有效措施。同步器技术目前被广泛应用于各种车型上。同步器的应用是机械变速器发展过程中一次质的飞跃，在我国汽车行业标准 QC/T29063 中明确规定轻型汽车变速器前进档必需装有同步器结构，中型汽车除一档、倒档外，其余各档也必需装有同步器结构。随着同步器技术不断发展，对于提高变速器传动性能，具有十分重要的经济技术意义。 本手册是在综合同步器理论和实践研究的基础上编写而成。本书结构新颖，文字简洁，图文并茂，通俗易懂。内容包括：同步器结构形式，工作原理，设计参数，结构参数，以及影响同步器性能的因素。本手册可供从事汽车变速器的设计、生产、维修人员参考。 本手册经 等人员审阅并提出修改意见，在此表示感谢。由于作者水平有限，难免有不足之处，请广大员工提出宝贵意见。 作 者 2007/11/16 3 目 录 绪 论 第一章 同步器的结构形式及其特点 第一节 锁销式同步器 第二节 锁环式同步器 第三节 锁环式多锥同步器 第二章 同步器工作原理 第三章 同步器设计参数及其计算 第一节 转动惯量及其转换 第二节 同步力矩 Tc及同步时间 第三节 拨环力矩 TB 第四节 计算实例 第四章 结构参数设计 第一节 结构参数设计 第二节 结构参数设计对换档性能的影响 第三节 同步器摩擦材料 第五章 影响同步器性能的因素 第一节 润滑油对同步器性能的影响 第二节 其他对同步器性能的影响 第六章 同步器试验 4 绪 论 汽车变速器是汽车传动系中的一个重要部件，它的功能是在不同的使用条件下，改变由发动机传到驱动轮上的转矩和转速，使得汽车得到不同的牵引力和车速，以适应不同的使用条件。同时也可以使发动机在最有利的工况范围内工作。 为保证变速器具有良好的工作性能，对变速器提出以下基本要求： 1. 应有合适的变速档位数和传动比，保证汽车具有良好的动力性和经济性指标。 2. 较高的传动效率。 3. 应有空档和倒档。 4. 换档操纵迅速轻便、工作可靠，噪声小。 在手动机械式变速器中（Manu al Transmission 简称 MT），同步器是改善换档性能的主要零部件。对减轻驾驶员的劳动强度，使操纵轻便，提高齿轮及传动系统的使用寿命，提高汽车行驶安全性和乘坐的舒适性，改善汽车起步时的加速...
