同步带轮选型手册

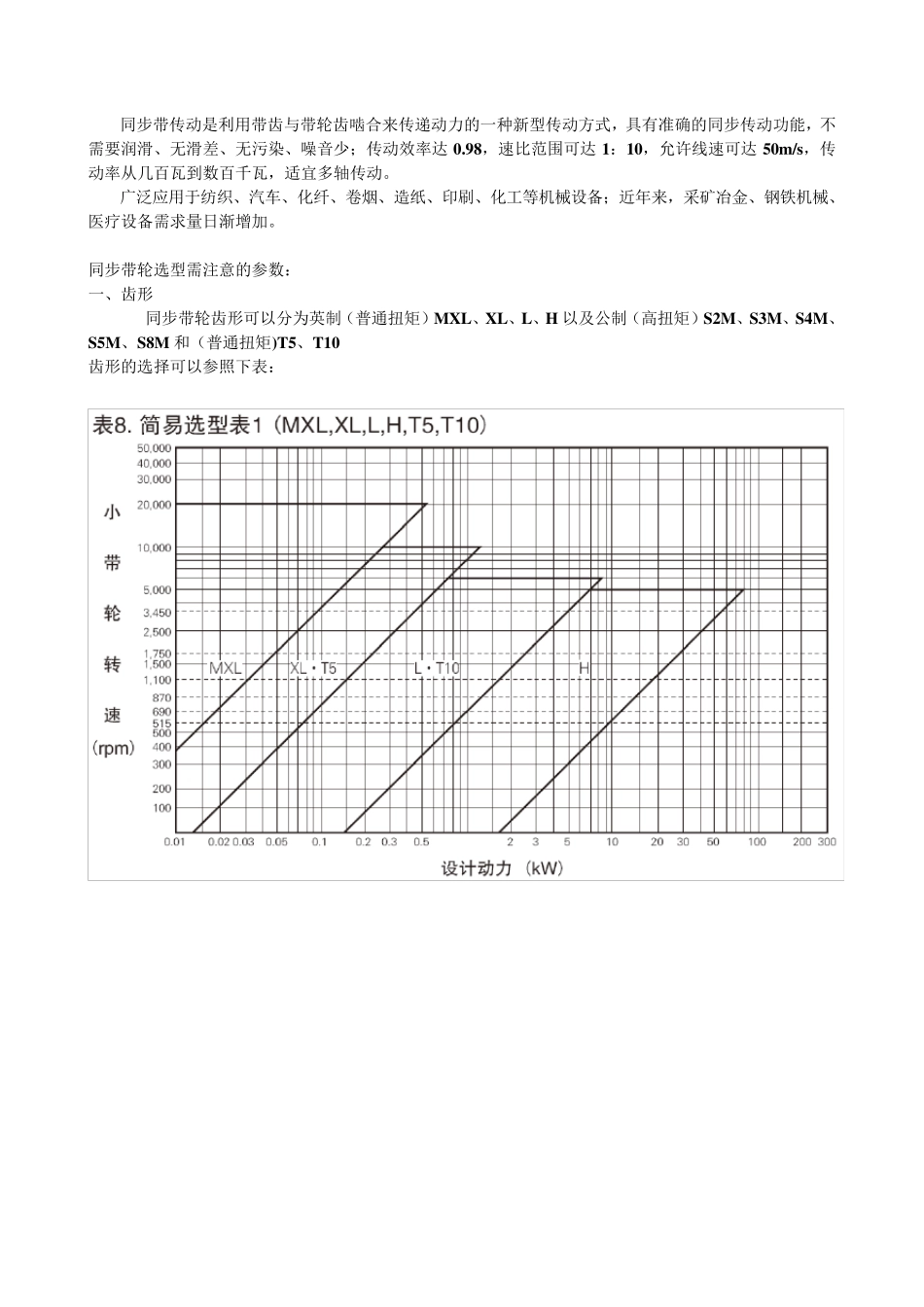

同步带轮选型手册_第1页
1/6

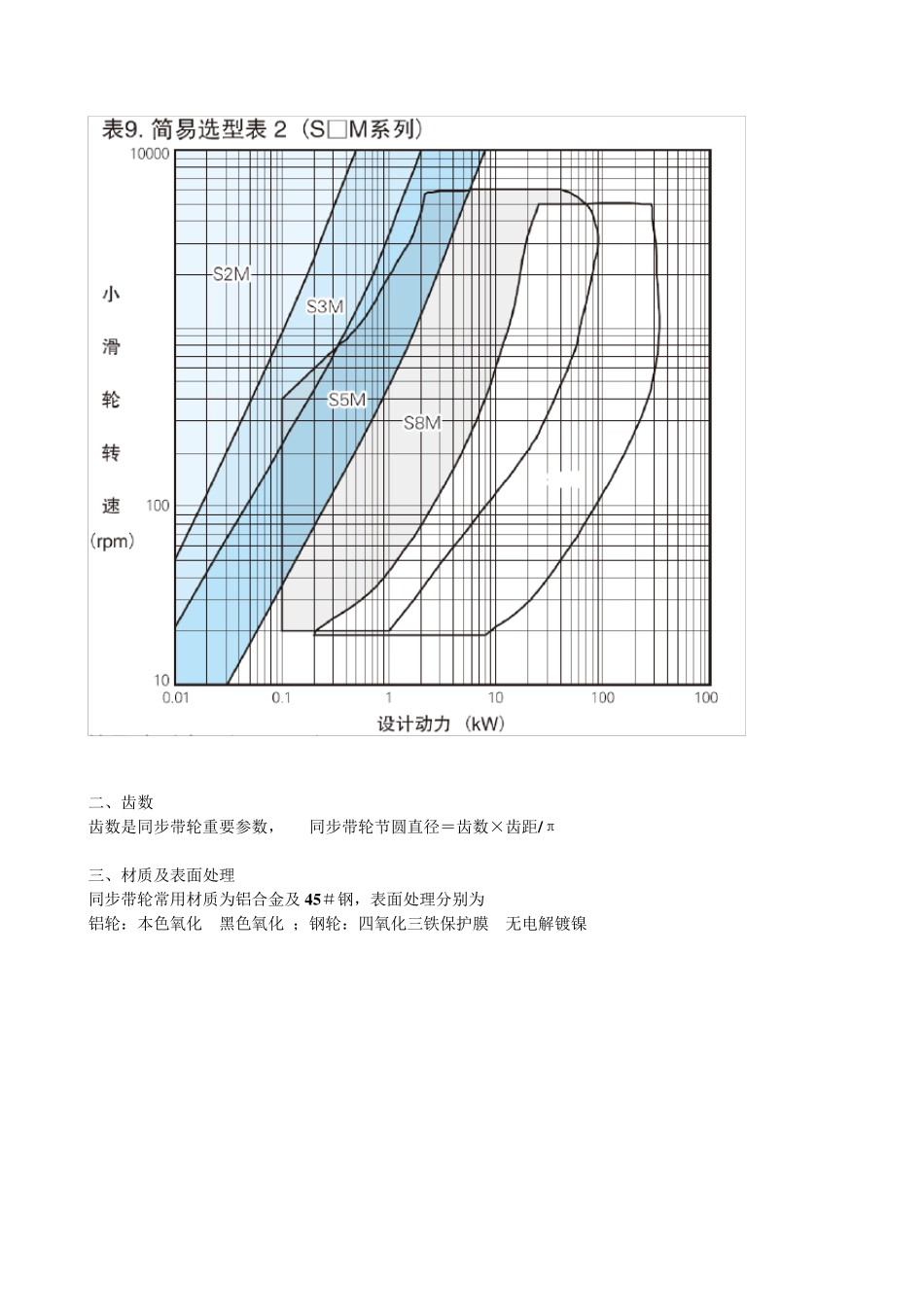

同步带轮选型手册_第2页
2/6

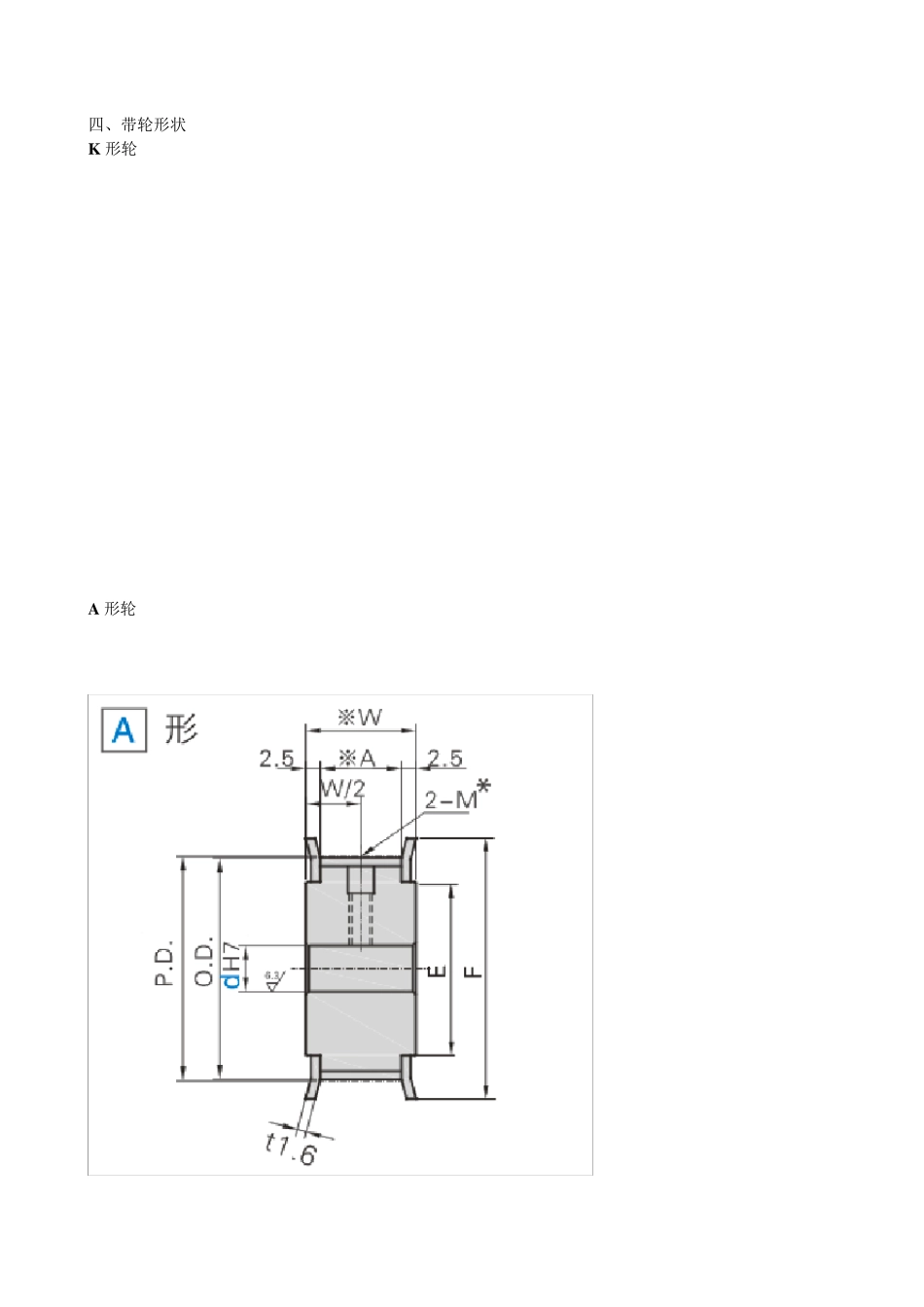

同步带轮选型手册_第3页
3/6
同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式,具有准确的同步传动功能,不需要润滑、无滑差、无污染、噪音少;传动效率达 0.98,速比范围可达 1:10,允许线速可达 50m/s,传动率从几百瓦到数百千瓦,适宜多轴传动。 广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备;近年来,采矿冶金、钢铁机械、医疗设备需求量日渐增加。 同步带轮选型需注意的参数: 一、齿形 同步带轮齿形可以分为英制(普通扭矩)MXL、XL、L、H 以及公制(高扭矩)S2M、S3M、S4M、S5M、S8M 和(普通扭矩)T5、T10 齿形的选择可以参照下表: 二、齿数 齿数是同步带轮重要参数, 同步带轮节圆直径=齿数×齿距/π 三、材质及表面处理 同步带轮常用材质为铝合金及 4 5 #钢,表面处理分别为 铝轮:本色氧化 黑色氧化 ;钢轮:四氧化三铁保护膜 无电解镀镍 四、带轮形状 K 形轮 A 形轮 B 形轮 D 形轮 带轮轴孔规格:
