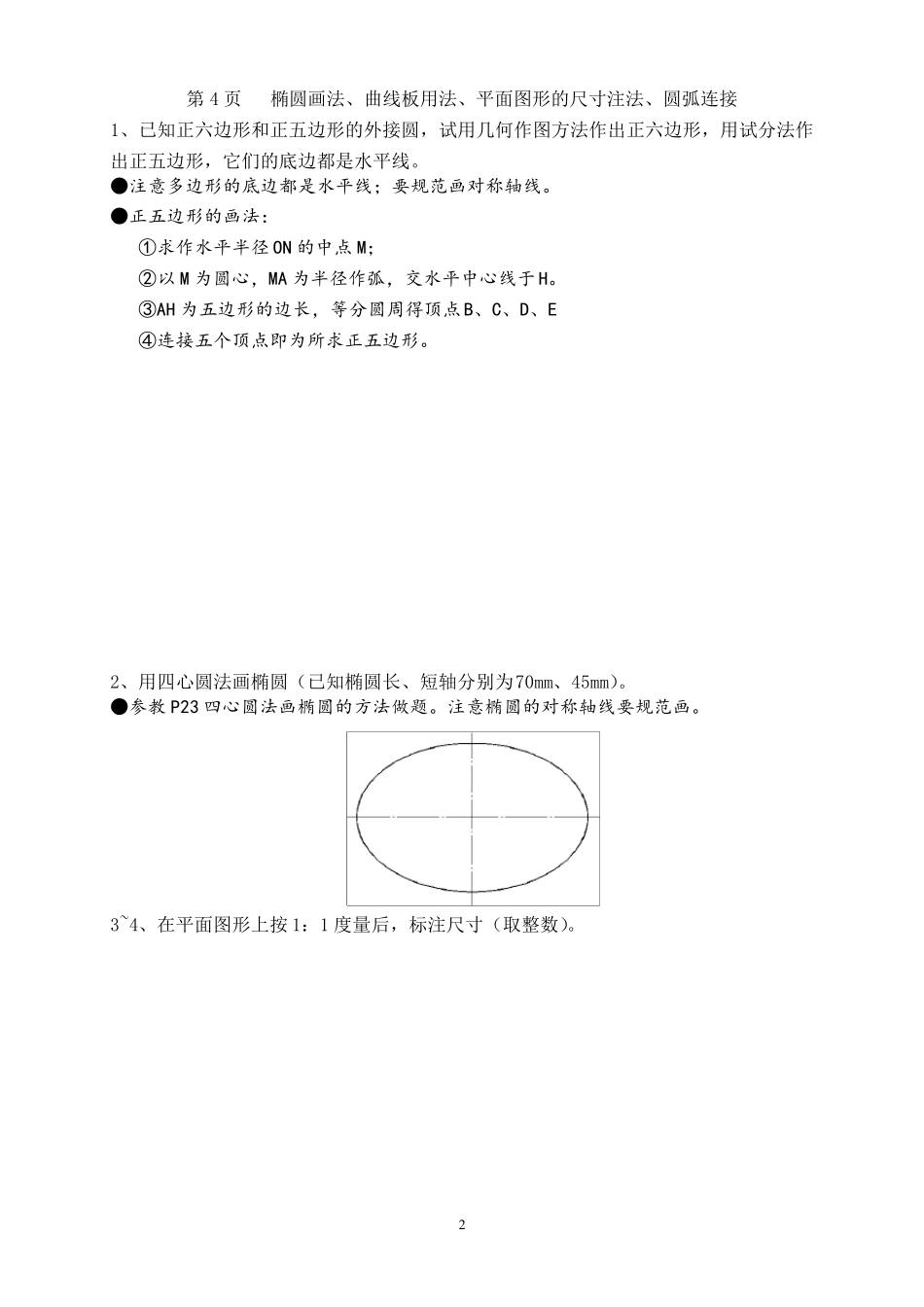

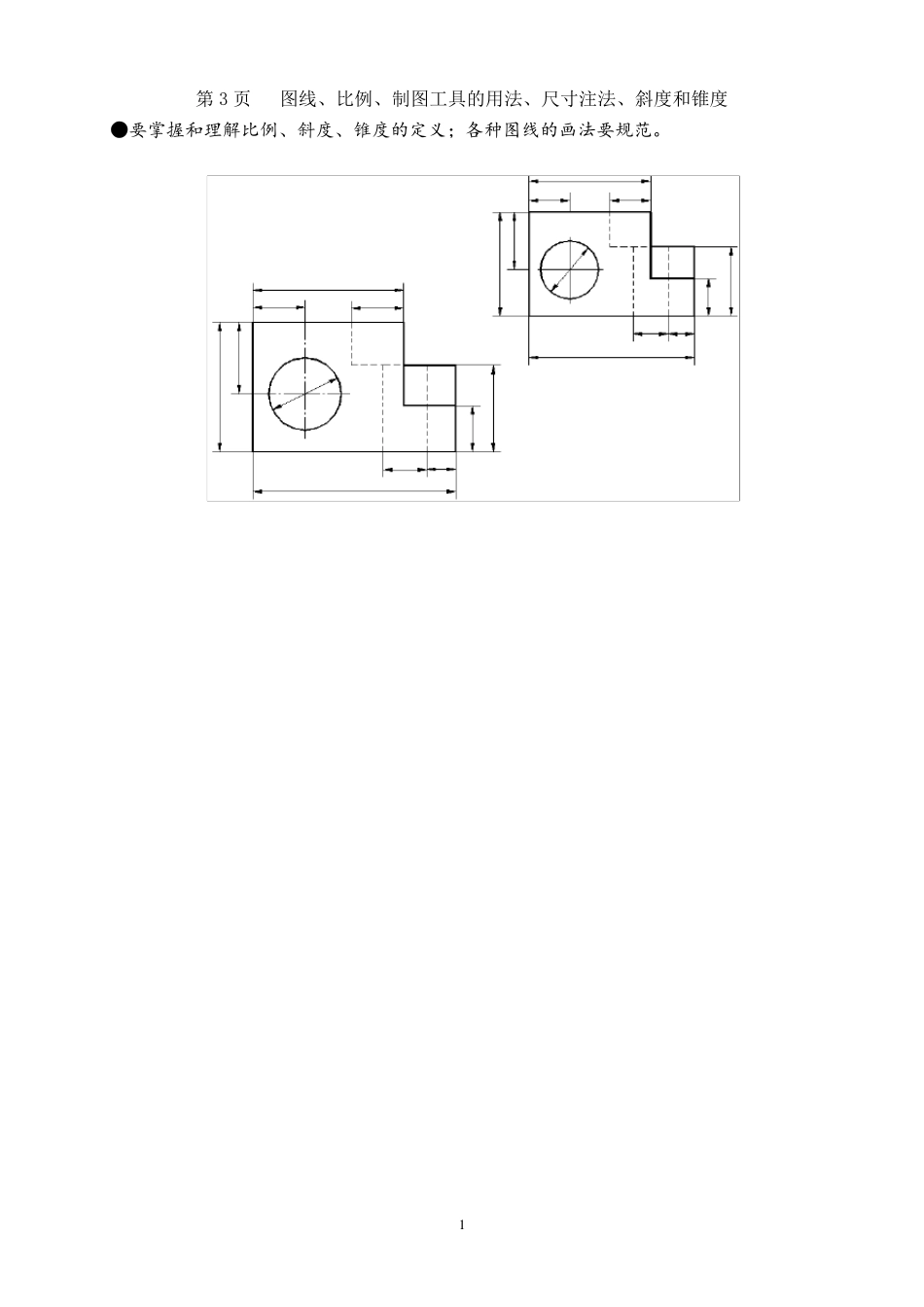

《机械制图》 （第六版） 习题集答案 1 第3 页 图线、比例、制图工具的用法、尺寸注法、斜度和锥度 ●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。 2 第4 页 椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。 ●注意多边形的底边都是水平线；要规范画对称轴线。 ●正五边形的画法： ①求作水平半径 ON 的中点 M； ②以 M 为圆心，MA 为半径作弧，交水平中心线于 H。 ③AH 为五边形的边长，等分圆周得顶点B、C、D、E ④连接五个顶点即为所求正五边形。 2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。 ●参教 P23 四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。 3~4、在平面图形上按 1：1 度量后，标注尺寸（取整数）。 3 5、参照左下方所示图形的尺寸，按 1：1 在指定位置处画全图形。 第 6 页 点的投影 1、按立体图作诸点的两面投影。 ●根据点的两面投影的投影规律做题。 2、已知点 A 在 V 面之前 36，点 B 在 H 面之上，点 D 在 H 面上，点 E 在投影轴上，补全诸的两面投影。 ●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。 4 3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。 4、作出诸点的三面投影：点 A（25，15，20）；点 B 距离投影面 W、V、H 分别为 20、10、15；点 C 在 A 之左，A 之前 15，A 之上 12；点 D 在 A 之下 8，与投影面 V、H 等距离，与投影面 W 的距离是与 H 面距离的 3.5 倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 5、按照立体图作诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。（由不为 0 的坐标差决定，坐标值大者为可见；小者为不可见。） 5 6、已知点A 距离W 面20；点B 距离点A 为25；点C 与点A 是对正面投影的重影点，y坐标为30；点D 在A 的正下方20。补全诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律、空间点的直角坐标与其三个投影的关系、两点的相对位置及重影点判断做...
