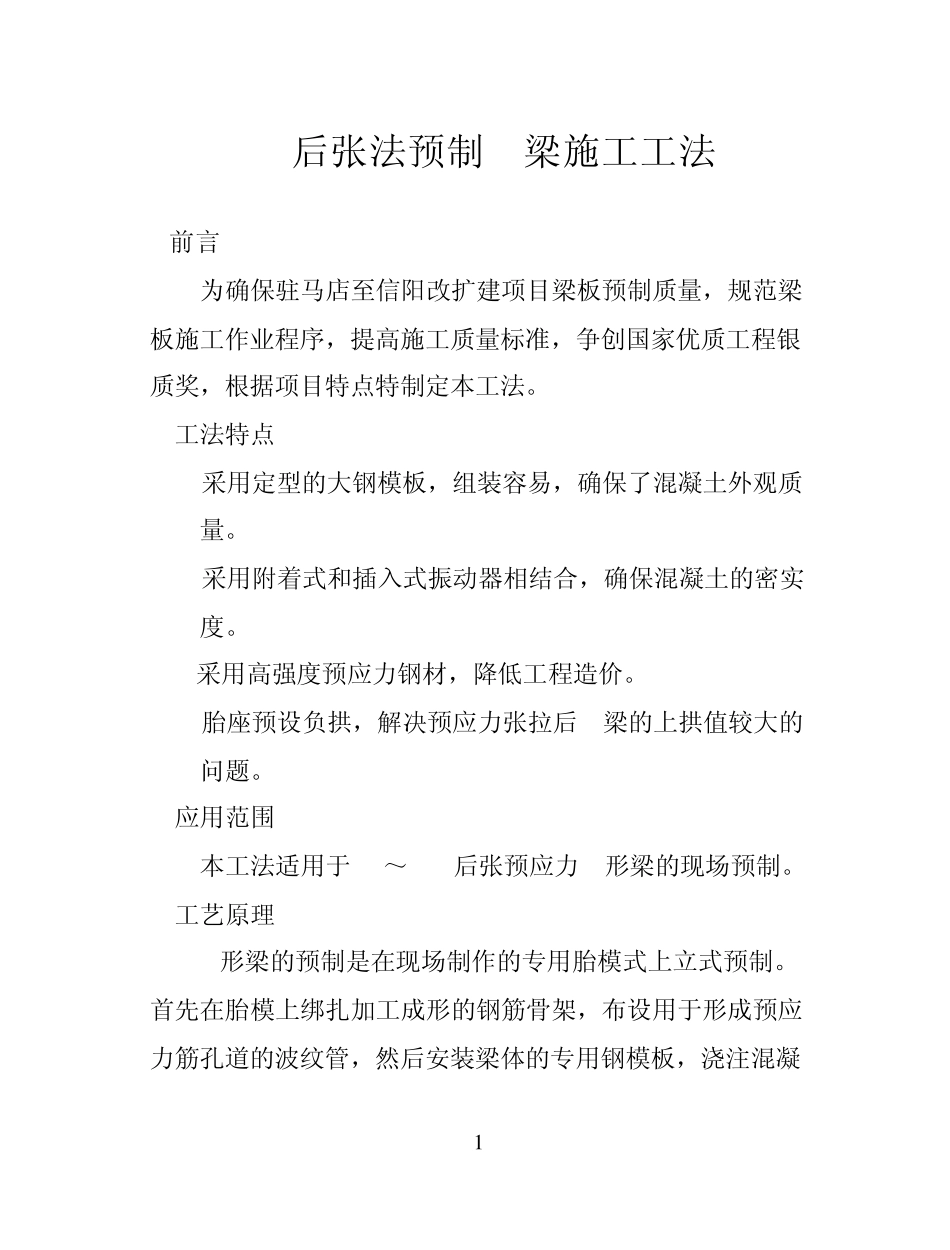

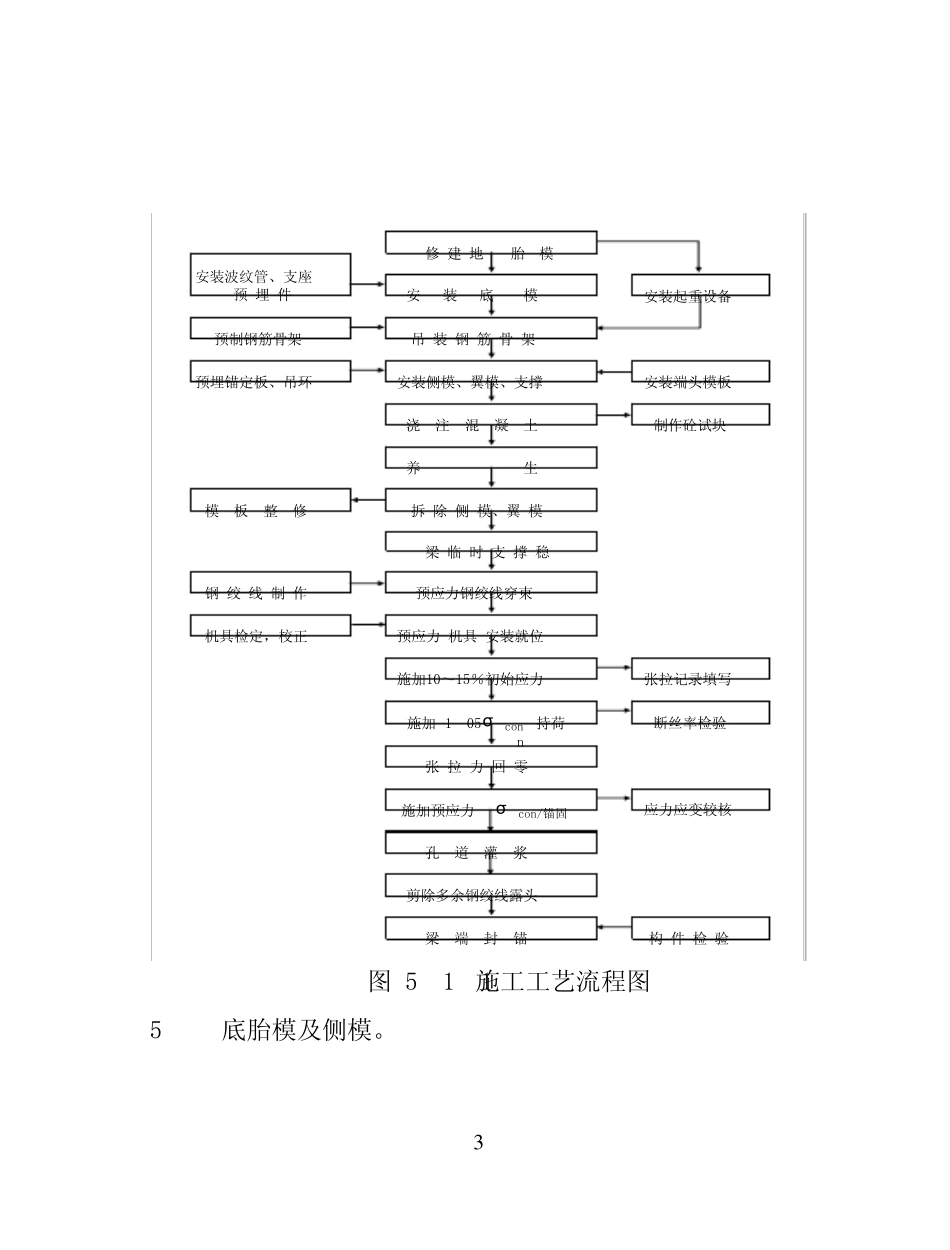

1 后张法预制T梁施工工法 1前言 为确保驻马店至信阳改扩建项目梁板预制质量，规范梁板施工作业程序，提高施工质量标准，争创国家优质工程银质奖，根据项目特点特制定本工法。 2 工法特点 2.1 采用定型的大钢模板，组装容易，确保了混凝土外观质量。 2.2 采用附着式和插入式振动器相结合，确保混凝土的密实度。 2.3采用高强度预应力钢材，降低工程造价。 2.4 胎座预设负拱，解决预应力张拉后T梁的上拱值较大的问题。 3 应用范围 本工法适用于 30～50m后张预应力 T形梁的现场预制。 4 工艺原理 T形梁的预制是在现场制作的专用胎模式上立式预制。首先在胎模上绑扎加工成形的钢筋骨架，布设用于形成预应力筋孔道的波纹管，然后安装梁体的专用钢模板，浇注混凝 2 土，并进行养护，待混凝土达到一定强度后，拆除侧模板，并继续养护，当混凝土强度达到100％后进行预应力筋穿索，并按顺序对预应力筋进行张拉、锚固，然后进行灌浆和封锚等工序，完成梁体的预制。 5 施工工艺流程及操作要点 5.1施工工艺流程 见下页图 5.1.1施工工艺流程图 5.2 施工操作要点 5.2.1施工准备 根据设计要求和施工规范做好钢筋、水泥、钢绞线的备料工作，以及合理的搅拌设备、张拉设备、龙门吊、振动器、灌浆泵及配套机具。做好混凝土施工配合比。准备各种原始记录表格。 3 图 5.1.1施工工艺流程图 5.2.2底胎模及侧模。 构 件 检 验安装端头模板剪除多余钢绞线露头梁 端 封 锚模 板 整 修预制钢筋骨架安装波纹管、支座预 埋 件修 建 地 胎 模安 装 底 模吊 装 钢 筋 骨 架安装起重设备钢 绞 线 制 作浇 注 混 凝 土安装侧模、翼模、支撑预埋锚定板、吊环T 梁 临 时 支 撑 稳制作砼试块 拆 除 侧 模、翼 模养 生预应力钢绞线穿束孔 道 灌 浆施加 1.05σcon 持荷2min应力应变较核机具检定，校正施加预应力σcon/锚固施加10～15％初始应力预应力 机具 安装就位张 拉 力 回 零张拉记录填写断丝率检验 4 1 胎模设计。胎模采用C30混凝土，上铺5cm细石混凝土并打磨光滑，胎模下地基采用30cm5%灰土处理，用15t压路机碾压，压实度不低于90％。 2 胎模的起拱。设计规范规定，在正常使用状态下对结构进行变形验算，桥梁应设置预拱度，其值等于结构重力和一半汽车荷载所产生的竖向挠度。当结构重力和汽车荷载产生的向下挠度不超过跨径的1／1600时，可不设拱度。考虑到预应力引起的反拱值，胎...
