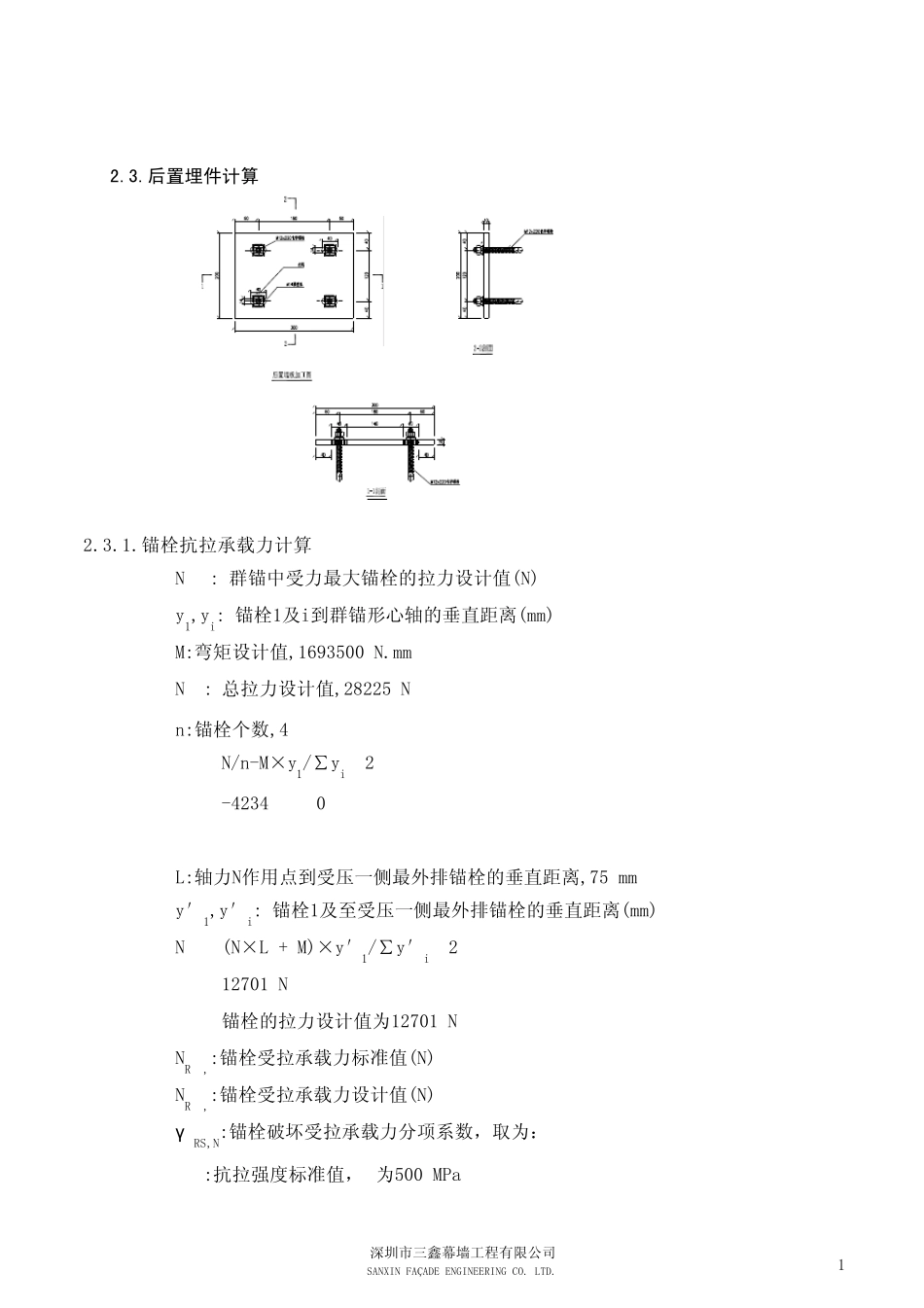

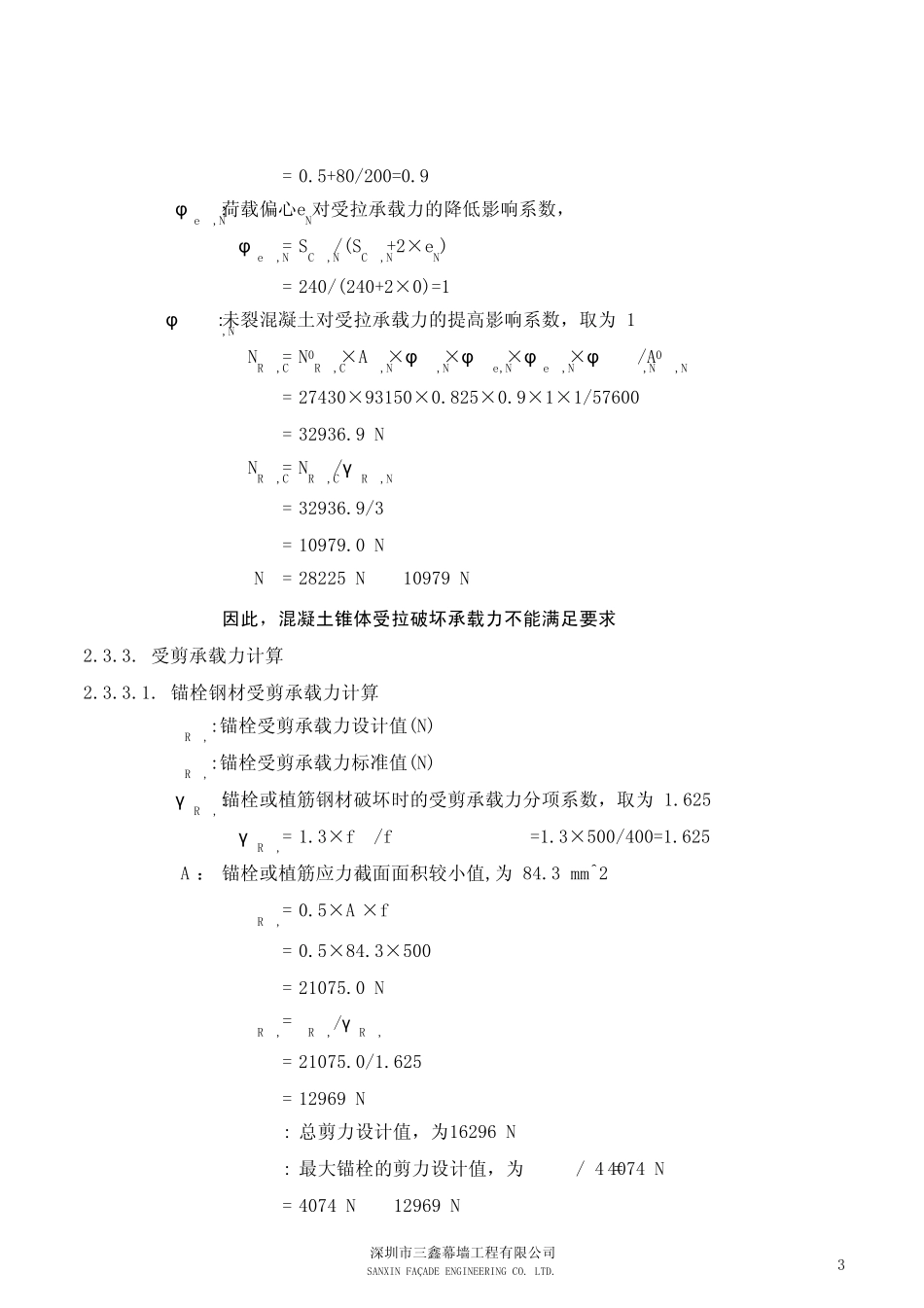

2.3.后置埋件计算2.3.1.锚栓抗拉承载力计算Nhsd : 群锚中受力最大锚栓的拉力设计值(N)y1,yi: 锚栓1及i到群锚形心轴的垂直距离(mm)M:弯矩设计值,1693500 N.mmNgsd: 总拉力设计值,28225 Nn:锚栓个数,4 N/n-M×y1/∑yi^2=-4234 < 0 L:轴力N作用点到受压一侧最外排锚栓的垂直距离,75 mmy′1,y′i: 锚栓1及至受压一侧最外排锚栓的垂直距离(mm)Nhsd=(N×L + M)×y′1/∑y′i^2=12701 N锚栓的拉力设计值为12701 NNRk,s:锚栓受拉承载力标准值(N)NRd,s:锚栓受拉承载力设计值(N)γ RS,N:锚栓破坏受拉承载力分项系数,取为:fstk:抗拉强度标准值,为500 MPa________________________________________________________________________________________________________深圳市三鑫幕墙工程有限公司SANXIN FAÇADE ENGINEERING CO. LTD.1fyk:屈服强度标准值,为400 MPaγ RS,N=1.3×fstk/fyk= 2 采用M12 5.8 级化学锚栓As:锚栓应力截面面积,为84.3 mm^2NRd,s=NRk,s/γ RS,N= As×fstk/γ RS,N= 84.3×500/2= 21075 NNhsd =12701 N < 21075 N 因此,化学锚栓抗拉承载力可以满足要求2.3.2.混凝土锥体受拉计算N0RK,C:开裂混凝土单根锚栓受拉,理想混凝土锥体破坏时的受拉承载力标准值(N)取为:27430 Nγ Rc,N:混凝土锥体破坏时的受拉承载力分项系数,取为 3A0C,N:间距、边距很大时,单根锚栓受拉,理想混凝土破坏锥体投影面积(mm^2)hef: 锚栓有效锚固深度,为 80 mmSCr,N:临界间距,为3×hef= 240 mmA0C,N= S2Cr,N= (3×80)^2= 57600 mm^2AC,N= (C1+S1+0.5×Scr,N)×(C2+S2+0.5×Scr,N)= (75+150+0.5×240)×(50+100+0.5×240)= 93150 mm^2φ s,N:边距c对受拉承载力的降低影响系数,φ s,N= 0.7+0.3×c/Ccr,N= 0.7+0.3×50/120=0.825φ re,N:表层混凝土因密集配筋的剥离作用对受拉承载力的降低影响系数,φ RE,N= 0.5+hef/200________________________________________________________________________________________________________深圳市三鑫幕墙工程有限公司SANXIN FAÇADE ENGINEERING CO. LTD.2= 0.5+80/200=0.9φ ec,N:荷载偏心eN对受拉承载力的降低影响系数,φ ec,N= SCr,N/(SCr,N+2×eN)= 240/(240+2×0)=1φ ucr,N:未裂混凝土对受拉承载力的提高影响系数,取为 1NRK,C= N0RK,C×Ac,N×φ s,N×φ re,N×φ ec,N×φ ucr,N/A0c,N= 27430×93150×0.825×0.9×1×1/...
