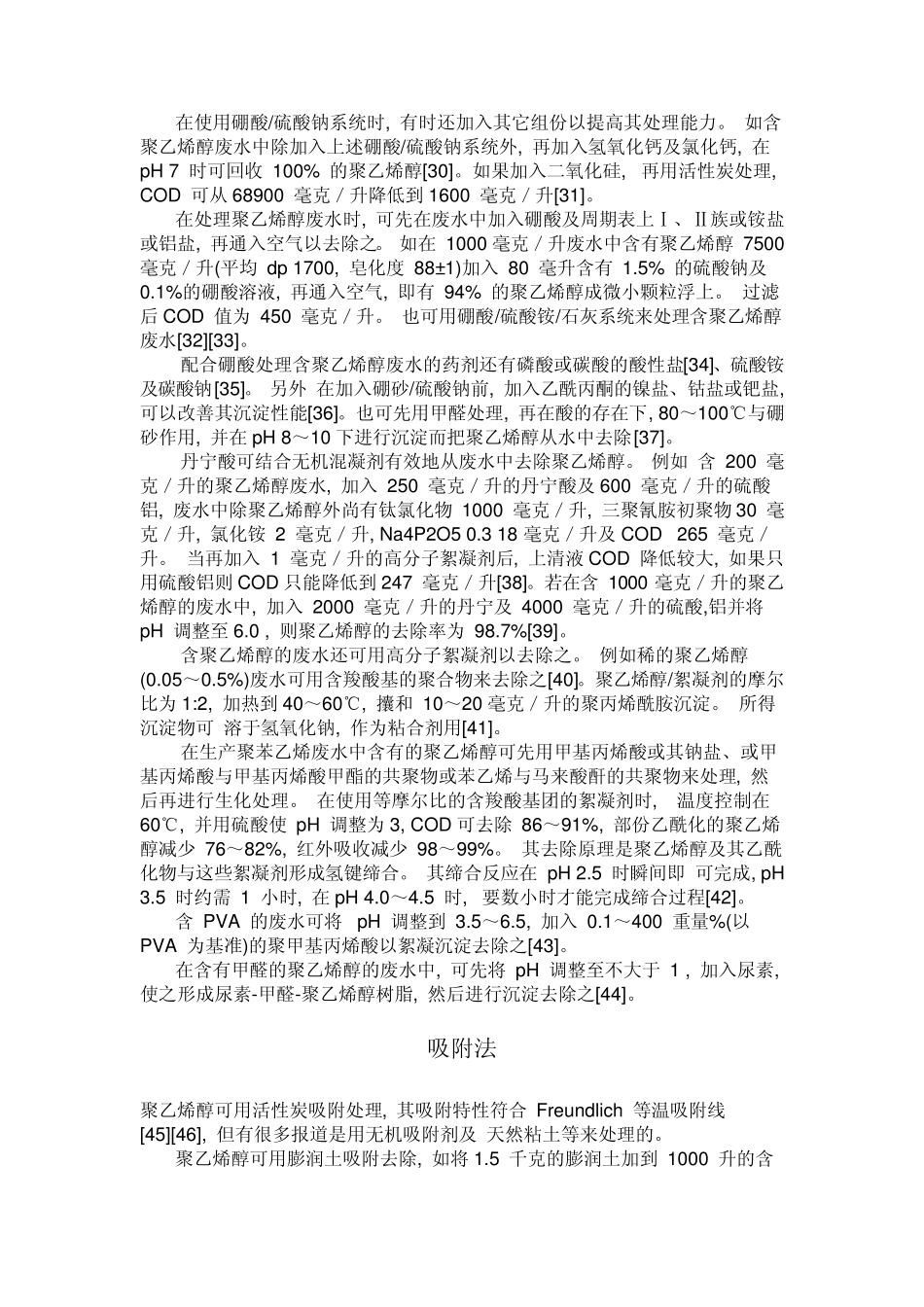

混凝沉淀法 水中的聚乙烯醇除单纯用铝盐等混凝沉降外, 若采用其它化学沉淀法配合则效果更佳。 加入一些无机盐可以促进聚乙烯醇的沉淀。 在含聚乙烯醇的废水中加入 5～15% 的硫酸钠可以析出聚乙烯醇。 例如含 5 克/升的聚乙烯醇的废水中加入 8% 的硫酸钠, 出水的COD 值可降低到91 毫克／升[1]。 用国产的九种无机及有机絮凝剂进行含聚乙烯醇废水处理的研究, 发现聚合硫酸铝的效果较好, 当废水进水ｐＨ为 6.0～7.0 时, 聚合硫酸铝的投加量最少, 约 190 毫克／升, COD 的去除率＞90%[2]。 铝盐或铝酸盐也是良好的混凝沉淀剂, 有时可在混凝助剂的配合下使用更为有效, 例如废水中含有聚乙烯醇及羧甲基纤维素(CMC) (COD 为 470 毫克／升), 可用膨润土 3000 毫克／升, 硫酸铝200 毫克／升, 在20℃搅拌 20 分钟, 滤液的COD 值可降低到43 毫克／升[3]; 也可用来处理含有羧基的聚乙烯醇的废水, 如废水中含有聚乙烯醇 600 毫克／升 (羧基含量为2.5%摩尔), pH 7.0, COD 800 毫克／升, 在 15℃加入 300 毫克／升的硫酸铝及2% 的粘土, COD 值可降低到90 毫克／升[4]。含有内酯环的聚乙烯醇衍生物, 也可与铝盐(如硫酸铝、氯化铝及醋酸铝等)在 pH≤6.5 时, 可有效地去除 COD 值[5]。 铝酸钠则可与氢氧化钙共用。 如含 1000 毫克／升聚乙烯醇的废水, 在 pH 6.8 时用 0.2 克/100 毫升废水的氢氧化钙及 250～1500 毫克／升的铝酸钠处理, 聚乙烯醇的去除率可达 84.1～100%[6]。对含 1000 毫克／升的聚乙烯醇及 500 毫克／升的可溶性淀粉, 则氢氧化钙的用量应增至 0.4 克/100 毫升废水, 铝酸钠的用量为 500～1750 毫克／升, 则聚乙烯醇及COD 的去除率为 99.2～100% 及98.4～98.9%[7]。含染料及聚乙烯醇的废水可用氯化镁处理, 用量为染料的三倍摩尔比及聚乙烯醇的 0.1～3 摩尔比, 调整 pH 至 10, 以去除染料及聚乙烯醇。 如某废水中含有染料 Nippon Oragne R 5 毫克／升、Sumikaron Yellow 6G(分散染料) 20 毫克／升, Reactofil Turquoise Blue GL 5 毫克／升及改性聚乙烯醇 500 毫克／升, 与 500 毫克／升的氯化镁混合, 再用氢氧化钠处理使 pH 为12 , 并过滤, 则透光率可提高到 93% (以蒸馏水为 100%)[8]。 在用三氯化钛处理含聚乙烯醇废水时, pH 应控制在大于 7。如将 150 毫克／升 10% 的三氯化钛溶液加到 10 升...
