吸电流、拉电流、灌电流

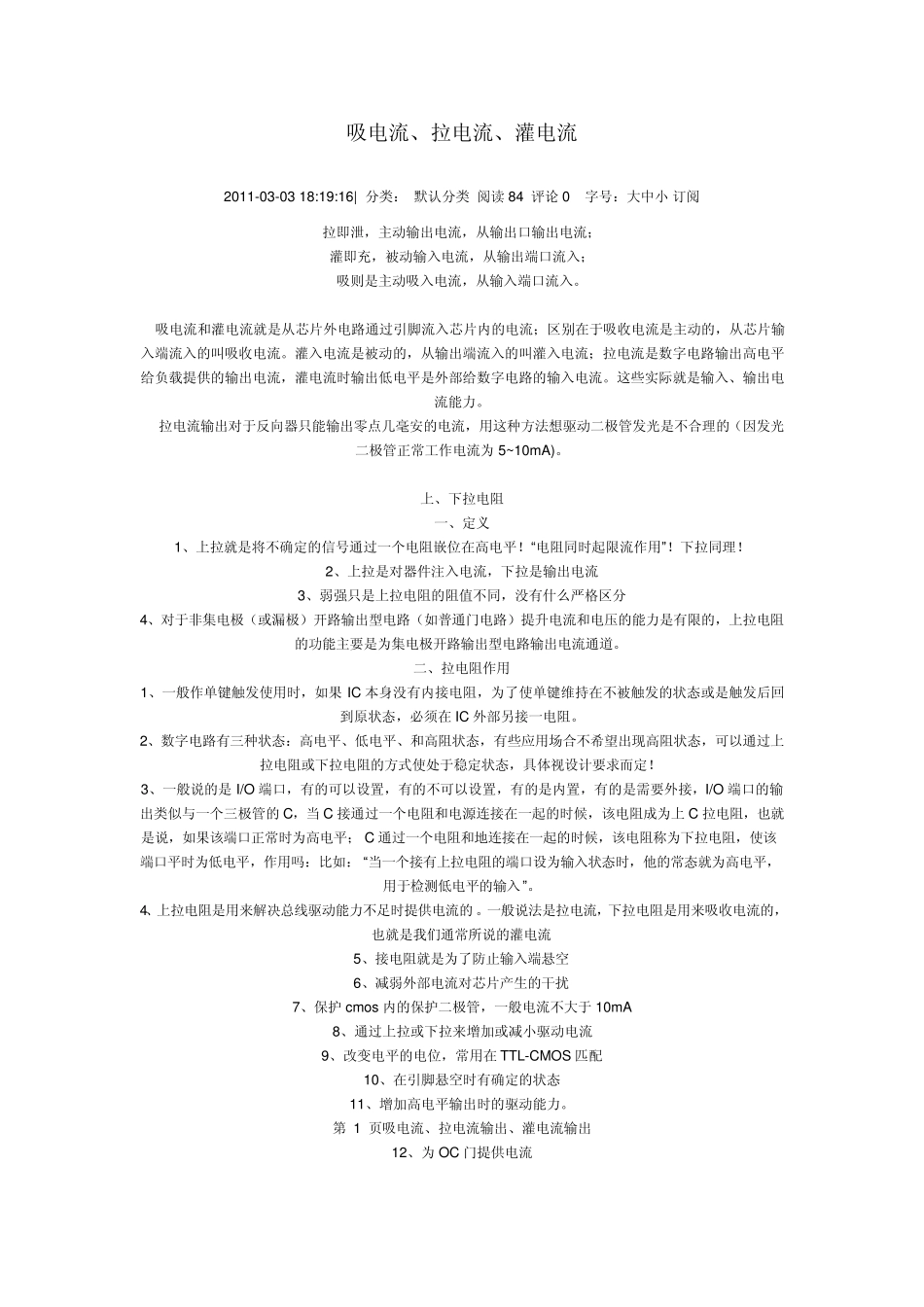

吸电流、拉电流、灌电流_第1页
1/8

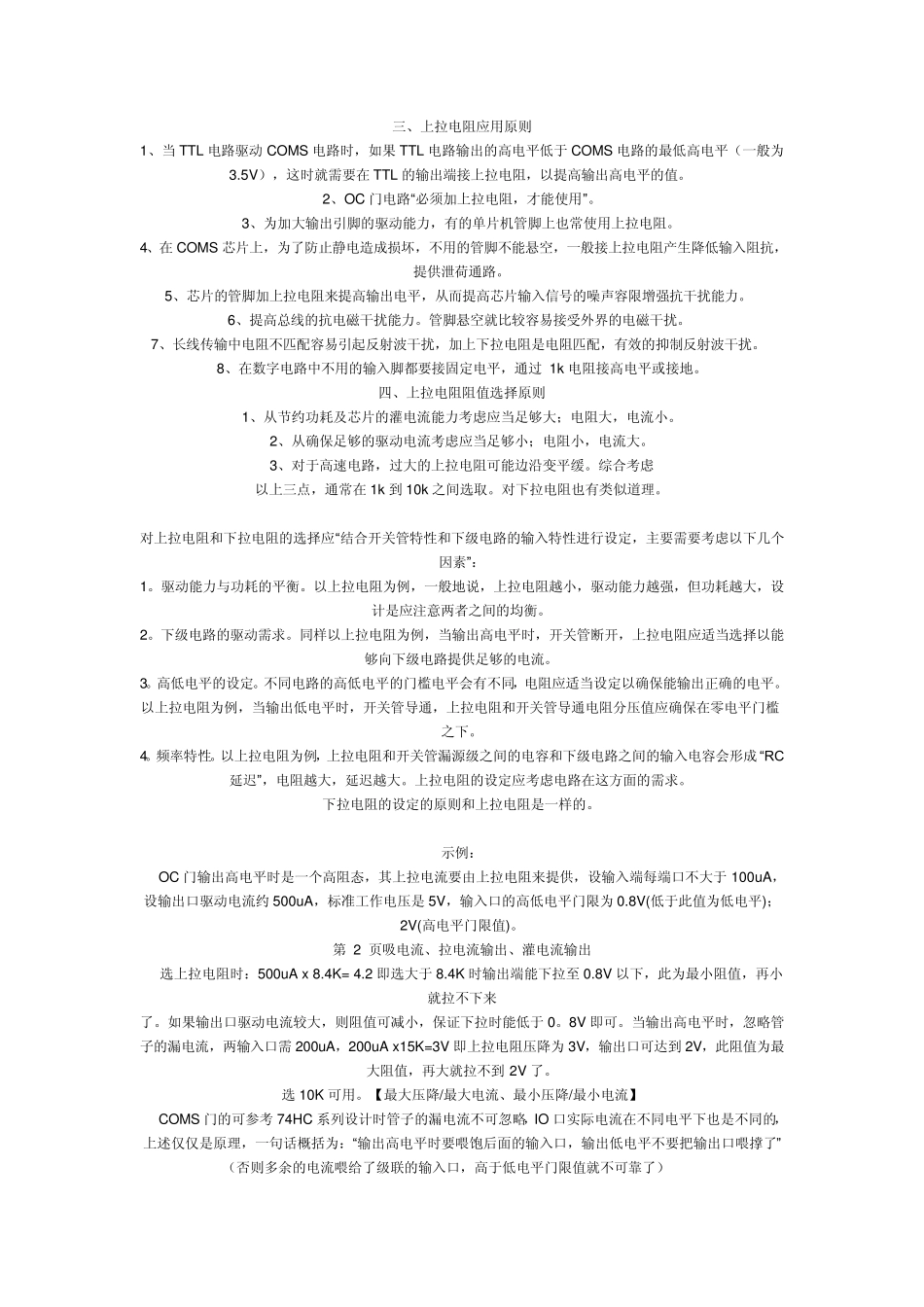

吸电流、拉电流、灌电流_第2页
2/8
吸电流、拉电流、灌电流_第3页
3/8
吸电流、拉电流、灌电流 2011-03-03 18:19:16| 分类: 默认分类 阅读 84 评论 0 字号:大中小 订阅 拉即泄,主动输出电流,从输出口输出电流; 灌即充,被动输入电流,从输出端口流入; 吸则是主动吸入电流,从输入端口流入。 吸电流和灌电流就是从芯片外电路通过引脚流入芯片内的电流;区别在于吸收电流是主动的,从芯片输入端流入的叫吸收电流。灌入电流是被动的,从输出端流入的叫灌入电流;拉电流是数字电路输出高电平给负载提供的输出电流,灌电流时输出低电平是外部给数字电路的输入电流。这些实际就是输入、输出电流能力。 拉电流输出对于反向器只能输出零点几毫安的电流,用这种方法想驱动二极管发光是不合理的(因发光二极管正常工作电流为 5~ 10mA)。 上、下拉电阻 一、定义 1、上拉就是将不确定的信号通过一个电阻嵌位在高电平!“电阻同时起限流作用”!下拉同理! 2、上拉是对器件注入电流,下拉是输出电流 3、弱强只是上拉电阻的阻值不同,没有什么严格区分 4、对于非集电极(或漏极)开路输出型电路(如普通门电路)提升电流和电压的能力是有限的,上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。 二、拉电阻作用 1、一般作单键触发使用时,如果 IC 本身没有内接电阻,为了使单键维持在不被触发的状态或是触发后回到原状态,必须在 IC 外部另接一电阻。 2、数字电路有三种状态:高电平、低电平、和高阻状态,有些应用场合不希望出现高阻状态,可以通过上拉电阻或下拉电阻的方式使处于稳定状态,具体视设计要求而定! 3、一般说的是 I/O 端口,有的可以设置,有的不可以设置,有的是内置,有的是需要外接,I/O 端口的输出类似与一个三极管的 C,当 C 接通过一个电阻和电源连接在一起的时候,该电阻成为上 C 拉电阻,也就是说,如果该端口正常时为高电平; C 通过一个电阻和地连接在一起的时候,该电阻称为下拉电阻,使该端口平时为低电平,作用吗:比如: “当一个接有上拉电阻的端口设为输入状态时,他的常态就为高电平,用于检测低电平的输入”。 4、上拉电阻是用来解决总线驱动能力不足时提供电流的 。一般说法是拉电流,下拉电阻是用来吸收电流的,也就是我们通常所说的灌电流 5、接电阻就是为了防止输入端悬空 6、减弱外部电流对芯片产生的干扰 7、保护 cmos 内的保护二极管,一般电流不大于 10mA 8、通过上拉或下拉来增加或减小驱动电流 9、改变电平的电位,...
