实验一微机型电网电流、电压保护实验

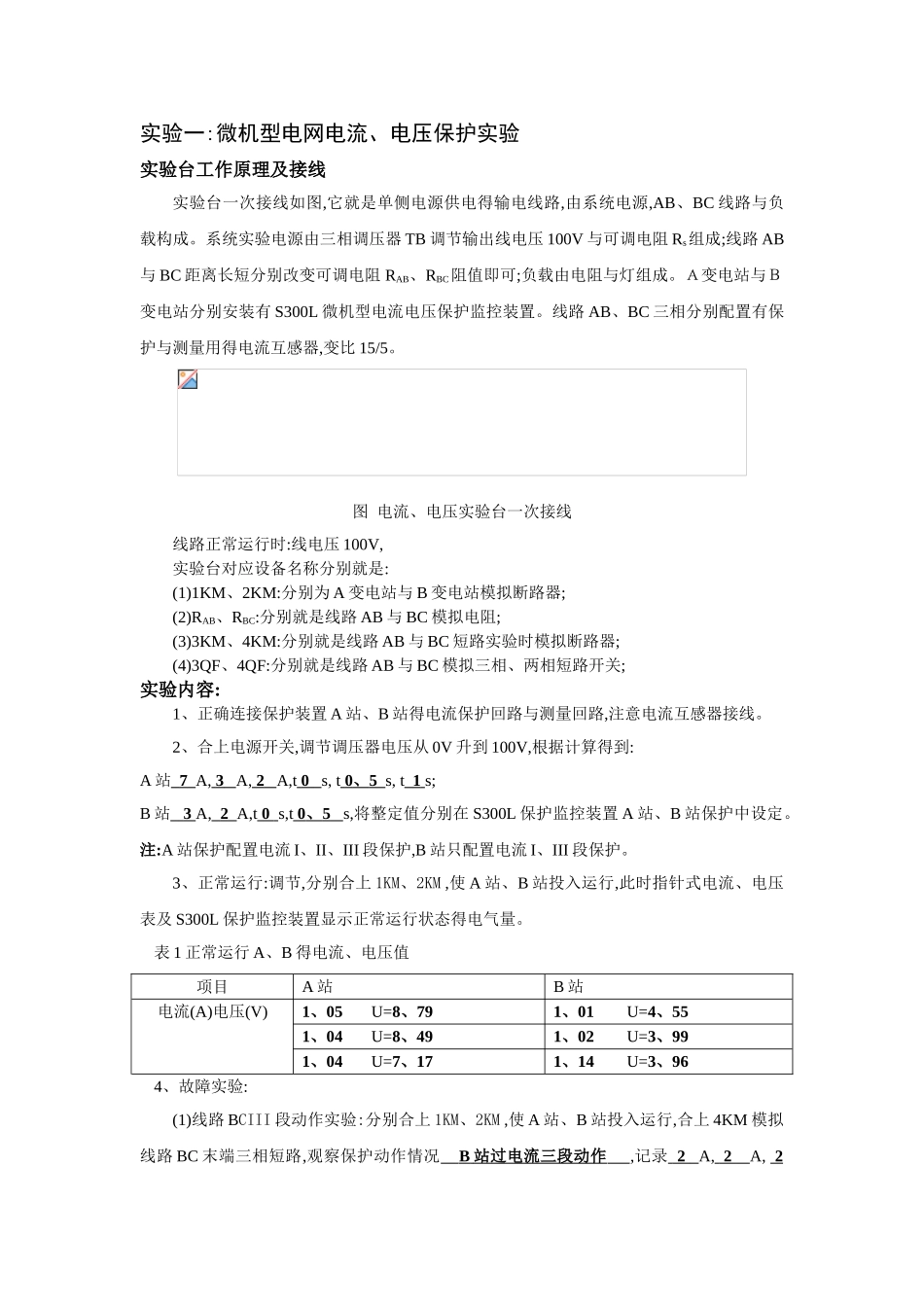

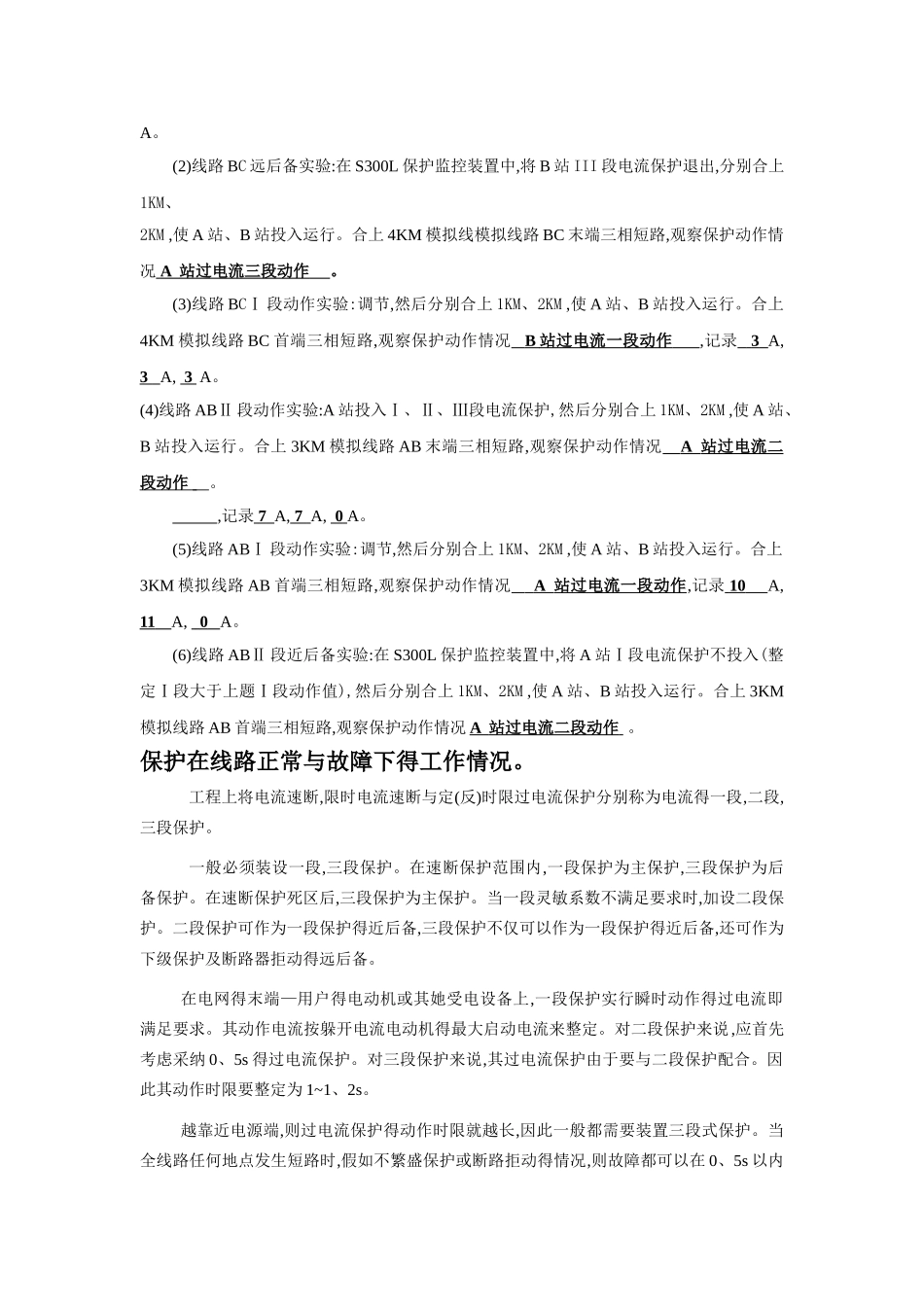

实验一:微机型电网电流、电压保护实验实验台工作原理及接线实验台一次接线如图,它就是单侧电源供电得输电线路,由系统电源,AB、BC 线路与负载构成。系统实验电源由三相调压器 TB 调节输出线电压 100V 与可调电阻 Rs组成;线路 AB与 BC 距离长短分别改变可调电阻 RAB、RBC阻值即可;负载由电阻与灯组成。Ａ变电站与Ｂ变电站分别安装有 S300L 微机型电流电压保护监控装置。线路 AB、BC 三相分别配置有保护与测量用得电流互感器,变比 15/5。图 电流、电压实验台一次接线线路正常运行时:线电压 100V,实验台对应设备名称分别就是:(1)1KM、2KM:分别为 A 变电站与 B 变电站模拟断路器;(2)RAB、RBC:分别就是线路 AB 与 BC 模拟电阻;(3)3KM、4KM:分别就是线路 AB 与 BC 短路实验时模拟断路器;(4)3QF、4QF:分别就是线路 AB 与 BC 模拟三相、两相短路开关;实验内容:1、正确连接保护装置 A 站、B 站得电流保护回路与测量回路,注意电流互感器接线。2、合上电源开关,调节调压器电压从 0V 升到 100V,根据计算得到:A 站 7 A, 3 A, 2 A,t 0 s, t 0 、 5 s, t 1 s;B 站 3 A, 2 A,t 0 s,t 0 、 5 s,将整定值分别在 S300L 保护监控装置 A 站、B 站保护中设定。注:A 站保护配置电流 I、II、III 段保护,B 站只配置电流 I、III 段保护。3、正常运行:调节,分别合上 1KM、2KM ,使 A 站、B 站投入运行,此时指针式电流、电压表及 S300L 保护监控装置显示正常运行状态得电气量。表 1 正常运行 A、B 得电流、电压值项目A 站B 站电流(A)电压(V)1、05 U=8、791、01 U=4、551、04 U=8、491、02 U=3、991、04 U=7、171、14 U=3、964、故障实验:(1)线路 BCIII 段动作实验:分别合上 1KM、2KM ,使 A 站、B 站投入运行,合上 4KM 模拟线路 BC 末端三相短路,观察保护动作情况 B 站过电流三段动作 ,记录 2 A, 2 A, 2 A。(2)线路 BC 远后备实验:在 S300L 保护监控装置中,将 B 站 III 段电流保护退出,分别合上1KM、2KM ,使 A 站、B 站投入运行。合上 4KM 模拟线模拟线路 BC 末端三相短路,观察保护动作情况 A 站过电流三段动作 。(3)线路 BCⅠ 段动作实验:调节,然后分别合上 1KM、2KM ,使 A 站、B 站投入运行。合上4KM 模拟线路 BC 首端三相短路,观察保护动作情况 B 站过电流一段动作 ,记录 3 A, 3 A, 3 A。(4)线路 ABⅡ 段动作...
