吸盘电磁铁原理

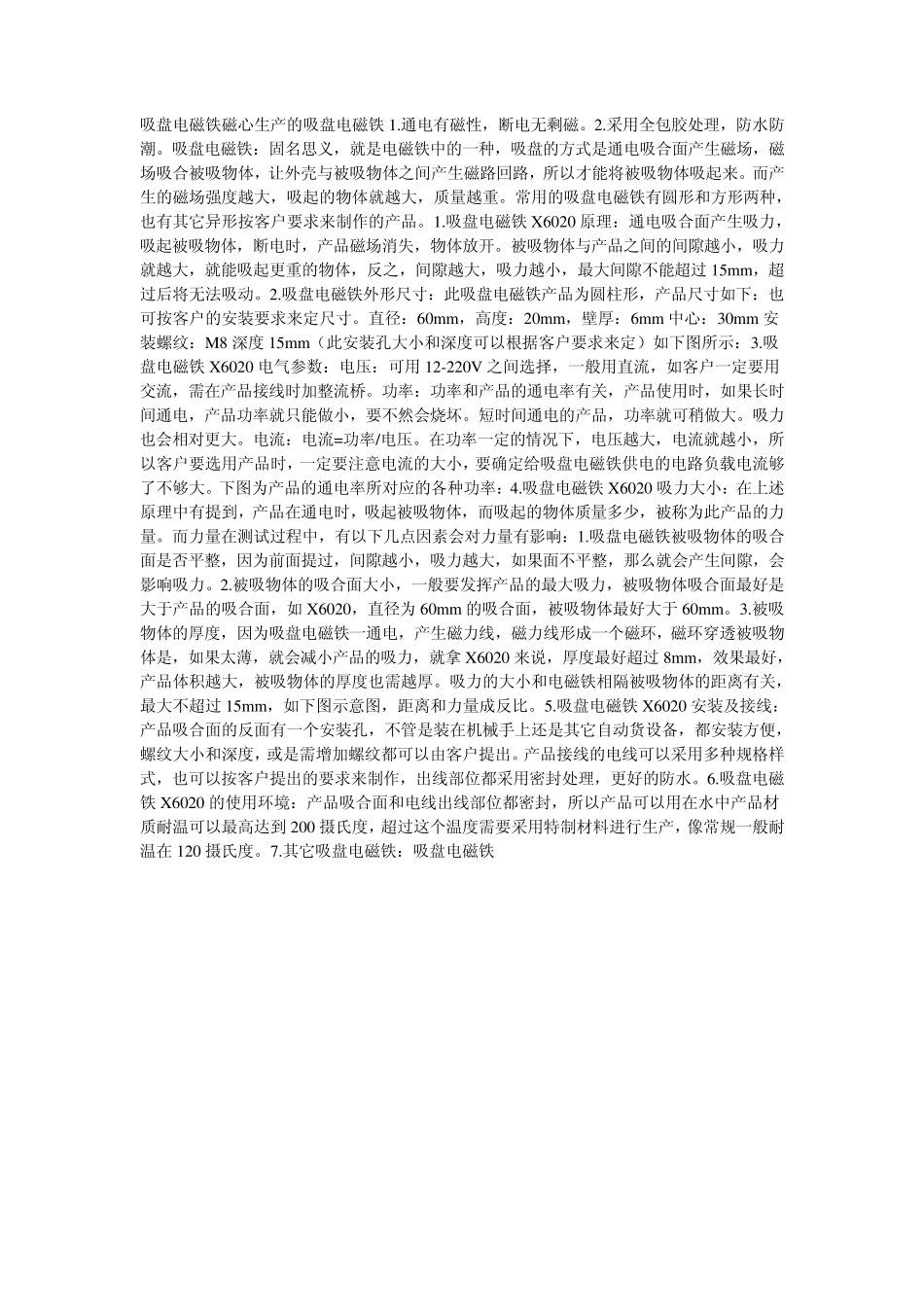

吸盘电磁铁原理_第1页
1/24
吸盘电磁铁原理_第2页
2/24
吸盘电磁铁原理_第3页
3/24
吸盘电磁铁磁心生产的吸盘电磁铁1.通电有磁性,断电无剩磁。2.采用全包胶处理,防水防潮。吸盘电磁铁:固名思义,就是电磁铁中的一种,吸盘的方式是通电吸合面产生磁场,磁场吸合被吸物体,让外壳与被吸物体之间产生磁路回路,所以才能将被吸物体吸起来。而产生的磁场强度越大,吸起的物体就越大,质量越重。常用的吸盘电磁铁有圆形和方形两种,也有其它异形按客户要求来制作的产品。1.吸盘电磁铁X6020 原理:通电吸合面产生吸力,吸起被吸物体,断电时,产品磁场消失,物体放开。被吸物体与产品之间的间隙越小,吸力就越大,就能吸起更重的物体,反之,间隙越大,吸力越小,最大间隙不能超过 15mm,超过后将无法吸动。2.吸盘电磁铁外形尺寸:此吸盘电磁铁产品为圆柱形,产品尺寸如下:也可按客户的安装要求来定尺寸。直径:60mm,高度:20mm,壁厚:6mm 中心:30mm 安装螺纹:M8 深度 15mm(此安装孔大小和深度可以根据客户要求来定)如下图所示:3.吸盘电磁铁X6020 电气参数:电压:可用 12-220V 之间选择,一般用直流,如客户一定要用交流,需在产品接线时加整流桥。功率:功率和产品的通电率有关,产品使用时,如果长时间通电,产品功率就只能做小,要不然会烧坏。短时间通电的产品,功率就可稍做大。吸力也会相对更大。电流:电流=功率/电压。在功率一定的情况下,电压越大,电流就越小,所以客户要选用产品时,一定要注意电流的大小,要确定给吸盘电磁铁供电的电路负载电流够了不够大。下图为产品的通电率所对应的各种功率:4.吸盘电磁铁X6020 吸力大小:在上述原理中有提到,产品在通电时,吸起被吸物体,而吸起的物体质量多少,被称为此产品的力量。而力量在测试过程中,有以下几点因素会对力量有影响:1.吸盘电磁铁被吸物体的吸合面是否平整,因为前面提过,间隙越小,吸力越大,如果面不平整,那么就会产生间隙,会影响吸力。2.被吸物体的吸合面大小,一般要发挥产品的最大吸力,被吸物体吸合面最好是大于产品的吸合面,如 X6020,直径为 60mm 的吸合面,被吸物体最好大于 60mm。3.被吸物体的厚度,因为吸盘电磁铁一通电,产生磁力线,磁力线形成一个磁环,磁环穿透被吸物体是,如果太薄,就会减小产品的吸力,就拿 X6020 来说,厚度最好超过 8mm,效果最好,产品体积越大,被吸物体的厚度也需越厚。吸力的大小和电磁铁相隔被吸物体的距离有关,最大不超过 15mm,如下图示意图,距离和力量成反比。5.吸盘电磁铁X6020 ...
