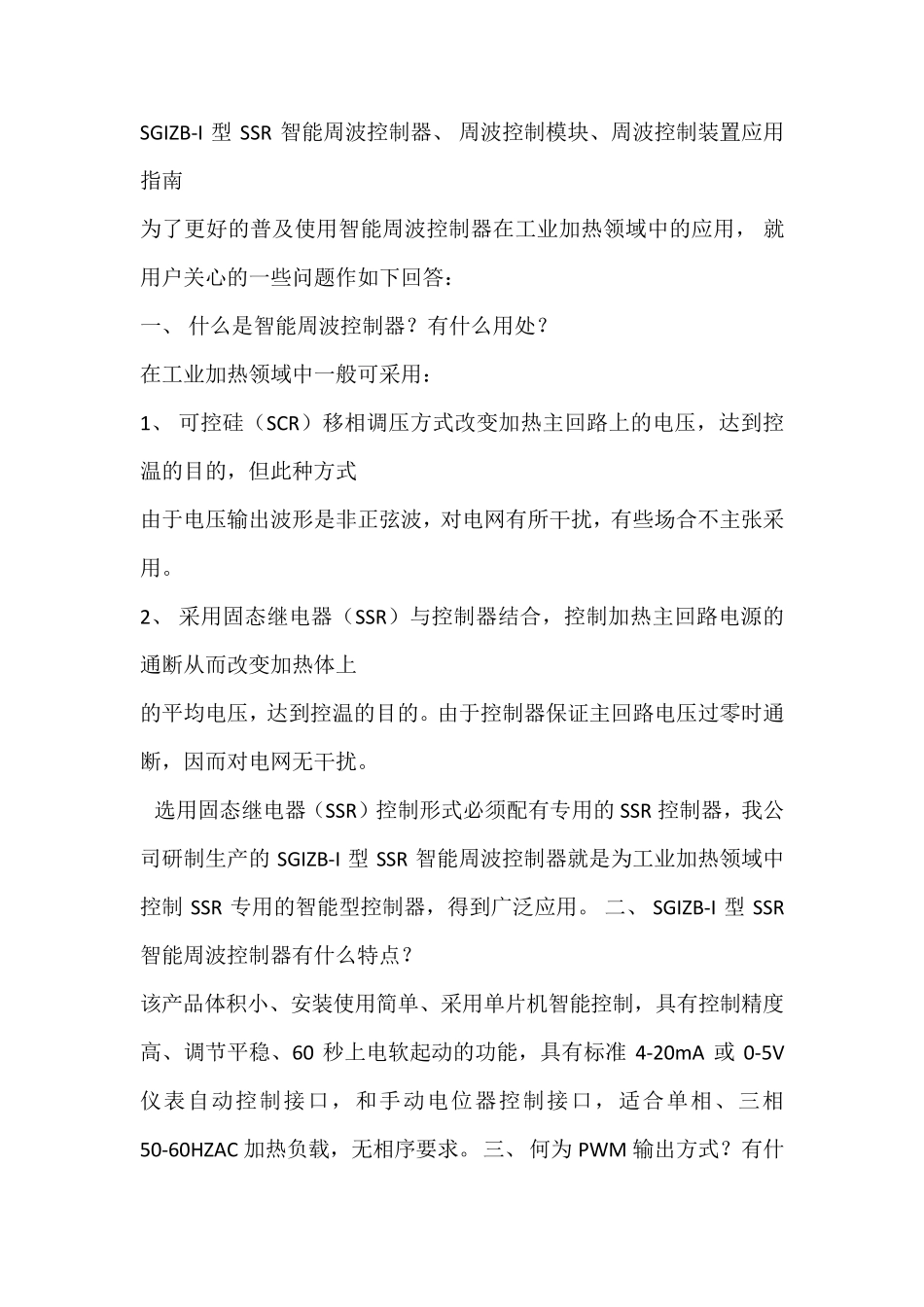

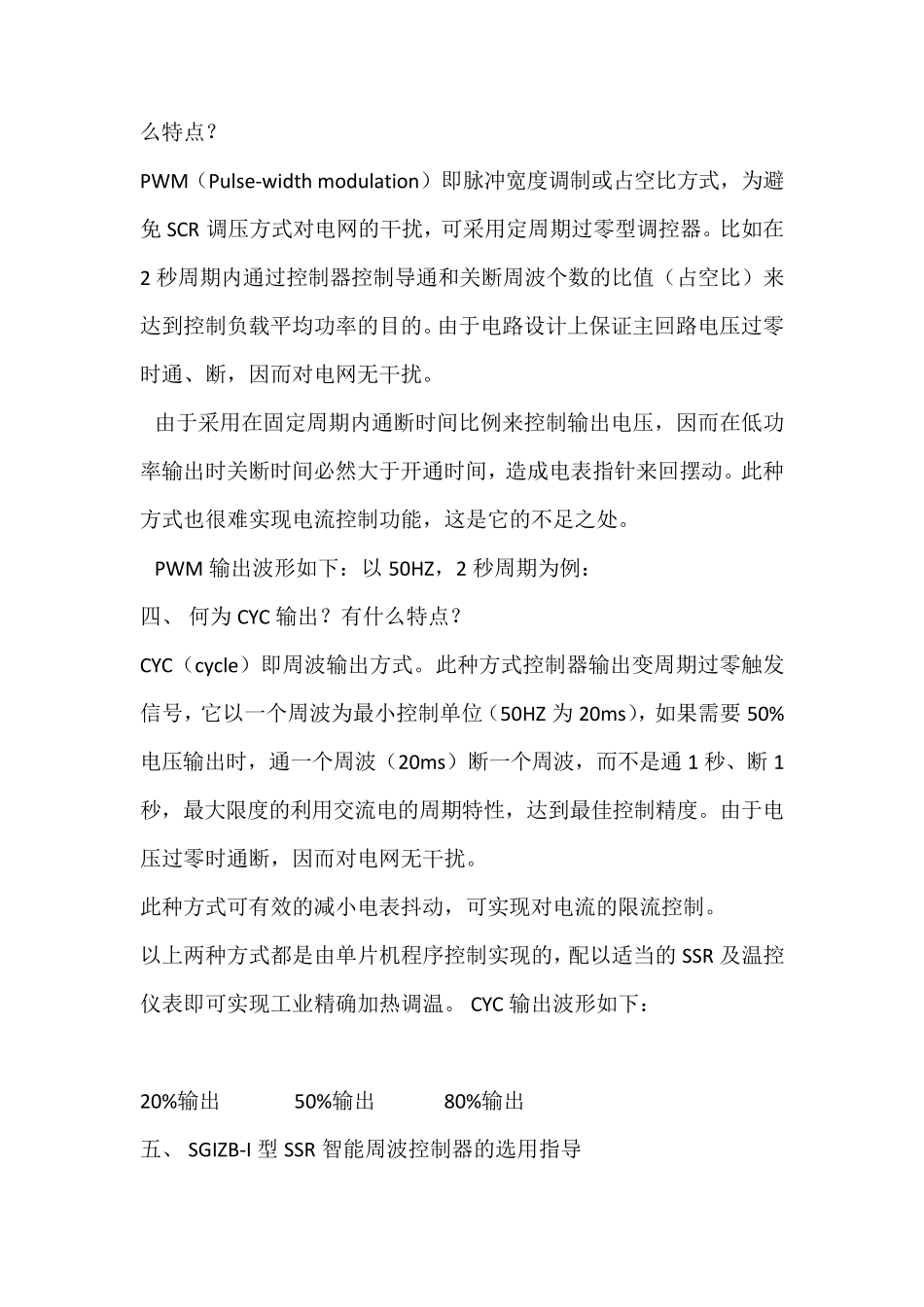

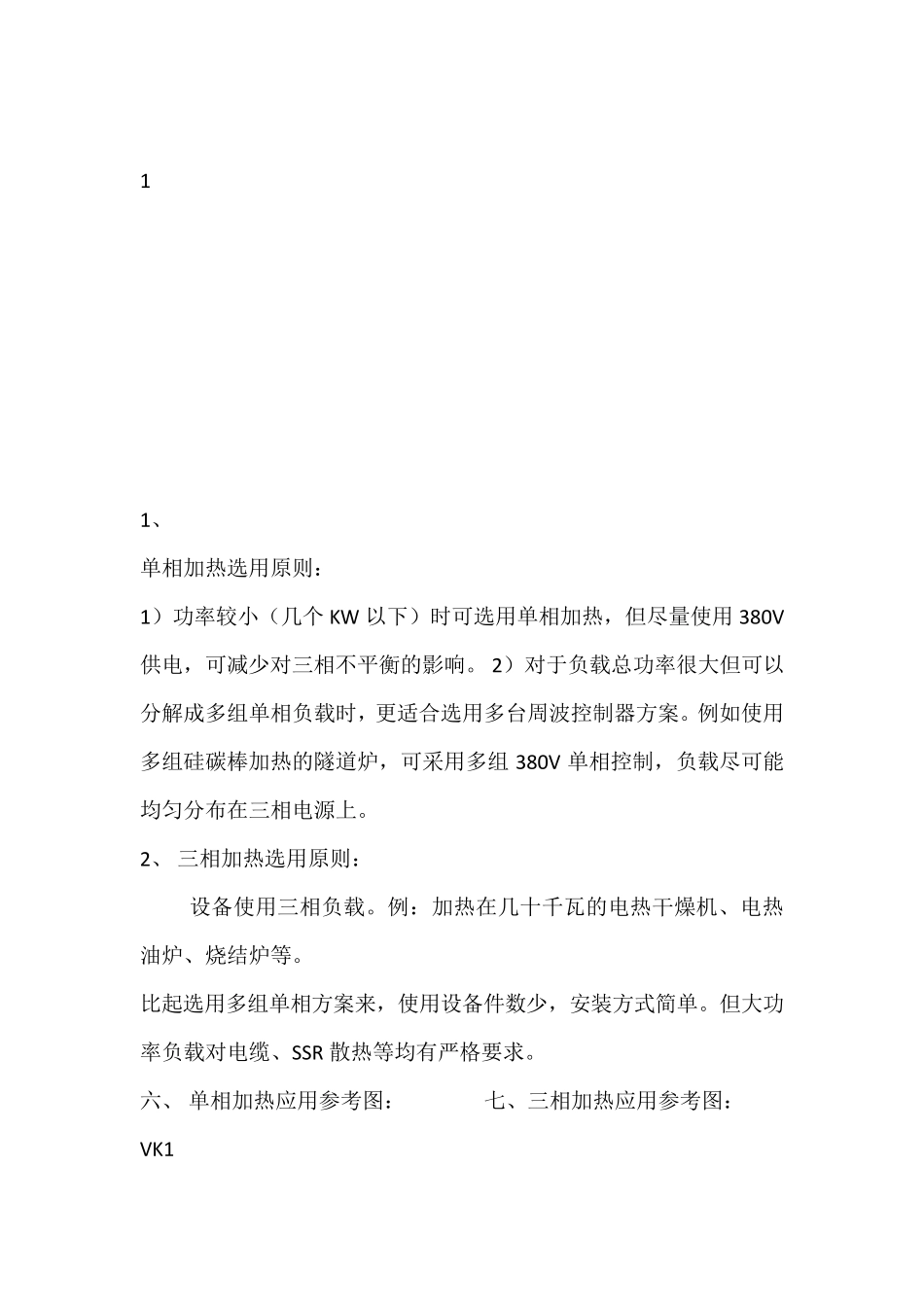

SGIZB-I 型SSR 智能周波控制器、 周波控制模块、周波控制装置应用指南 为了更好的普及使用智能周波控制器在工业加热领域中的应用， 就用户关心的一些问题作如下回答： 一、 什么是智能周波控制器？有什么用处？ 在工业加热领域中一般可采用： 1、 可控硅（SCR）移相调压方式改变加热主回路上的电压，达到控温的目的，但此种方式 由于电压输出波形是非正弦波，对电网有所干扰，有些场合不主张采用。 2、 采用固态继电器（SSR）与控制器结合，控制加热主回路电源的通断从而改变加热体上 的平均电压，达到控温的目的。由于控制器保证主回路电压过零时通断，因而对电网无干扰。 选用固态继电器（SSR）控制形式必须配有专用的 SSR 控制器，我公司研制生产的 SGIZB-I 型SSR 智能周波控制器就是为工业加热领域中控制SSR 专用的智能型控制器，得到广泛应用。 二、 SGIZB-I 型SSR智能周波控制器有什么特点？ 该产品体积小、安装使用简单、采用单片机智能控制，具有控制精度高、调节平稳、60 秒上电软起动的功能，具有标准 4-20m A 或 0-5V仪表自动控制接口，和手动电位器控制接口，适合单相、三相50-60HZAC 加热负载，无相序要求。 三、 何为 PWM 输出方式？有什么特点？ PWM（Pulse-width modulation）即脉冲宽度调制或占空比方式，为避免SCR 调压方式对电网的干扰，可采用定周期过零型调控器。比如在2 秒周期内通过控制器控制导通和关断周波个数的比值（占空比）来达到控制负载平均功率的目的。由于电路设计上保证主回路电压过零时通、断，因而对电网无干扰。 由于采用在固定周期内通断时间比例来控制输出电压，因而在低功率输出时关断时间必然大于开通时间，造成电表指针来回摆动。此种方式也很难实现电流控制功能，这是它的不足之处。 PWM 输出波形如下：以 50HZ，2 秒周期为例： 四、 何为CYC 输出？有什么特点？ CYC（cycle）即周波输出方式。此种方式控制器输出变周期过零触发信号，它以一个周波为最小控制单位（50HZ 为20ms），如果需要 50%电压输出时，通一个周波（20ms）断一个周波，而不是通1 秒、断1秒，最大限度的利用交流电的周期特性，达到最佳控制精度。由于电压过零时通断，因而对电网无干扰。 此种方式可有效的减小电表抖动，可实现对电流的限流控制。 以上两种方式都是由单片机程序控制实现的，配以适当的SSR 及温控仪表即可实现工业精确加热调温。 CYC 输出波形如下： 20%输...
