哈威比例多路换向阀维修

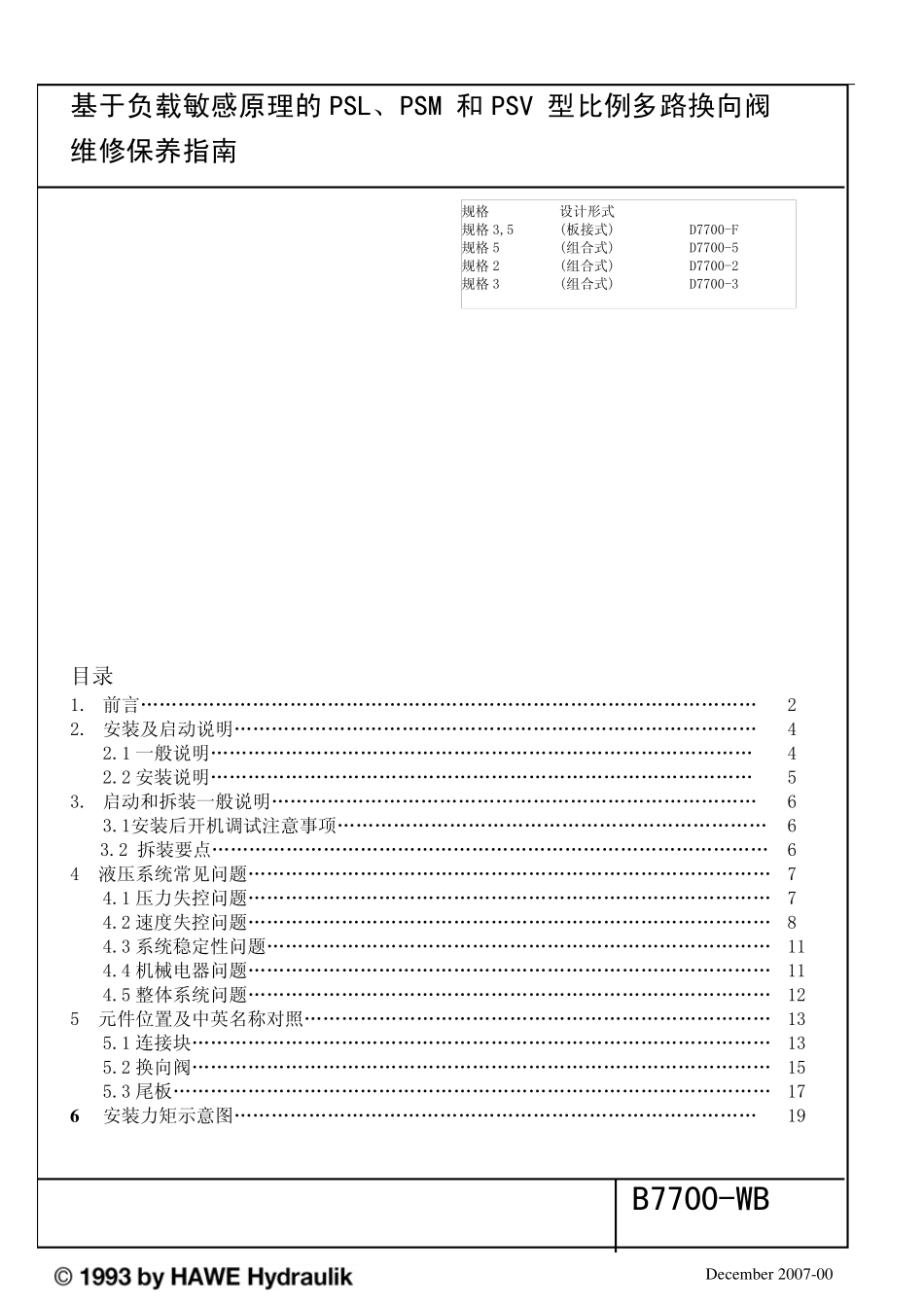

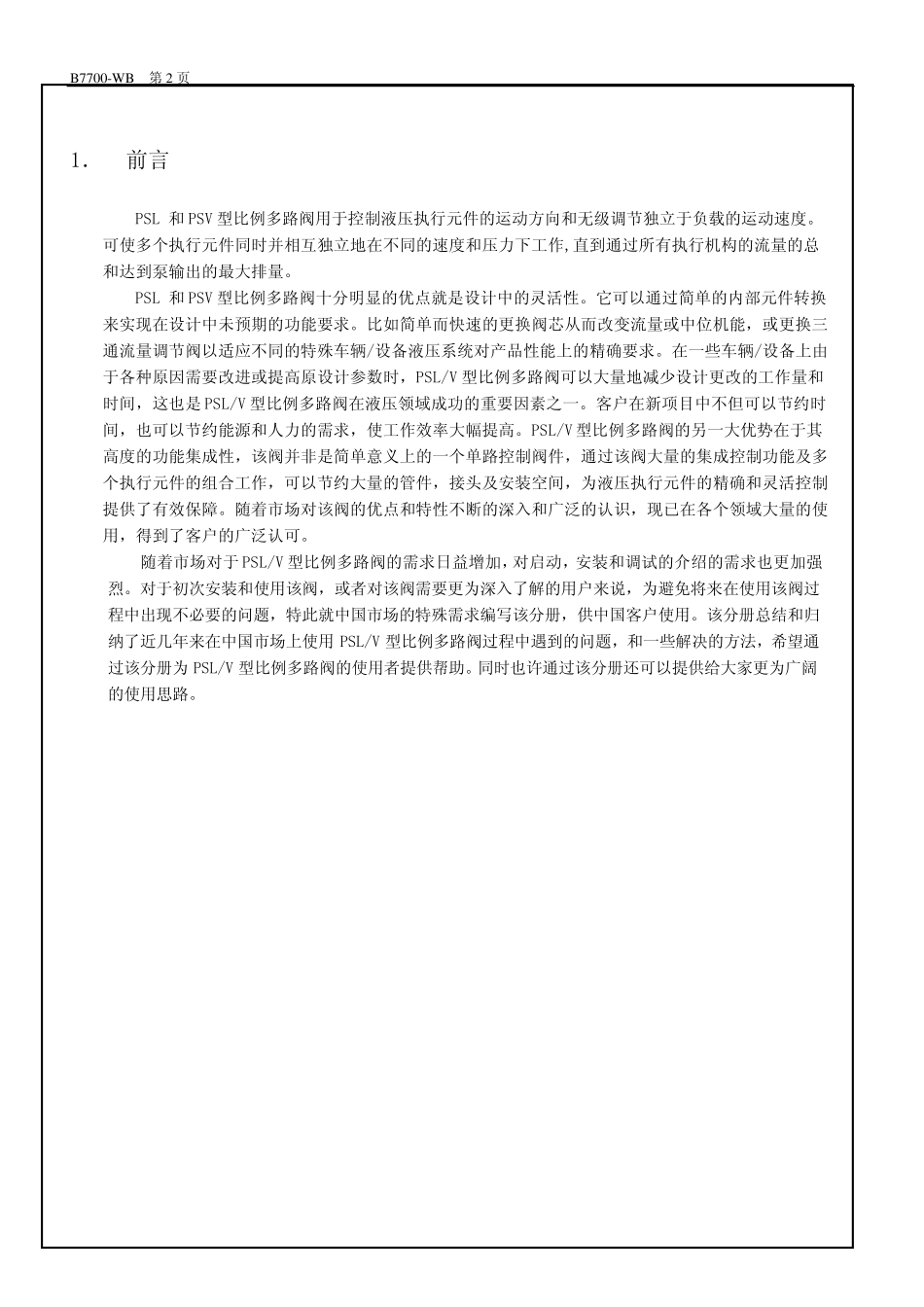

基于负载敏感原理的PSL、PSM 和 PSV 型比例多路换向阀 维修保养指南 目录 1. 前言……………………………………………………………………………………… 2 2. 安装及启动说明………………………………………………………………………… 4 2.1 一般说明…………………………………………………………………………… 4 2.2 安装说明…………………………………………………………………………… 5 3. 启动和拆装一般说明…………………………………………………………………… 6 3.1安装后开机调试注意事项…………………………………………………………… 6 3.2 拆装要点……………………………………………………………………………… 6 4 液压系统常见问题………………………………………………………………………… 7 4.1 压力失控问题………………………………………………………………………… 7 4.2 速度失控问题………………………………………………………………………… 8 4.3 系统稳定性问题……………………………………………………………………… 11 4.4 机械电器问题………………………………………………………………………… 11 4.5 整体系统问题………………………………………………………………………… 12 5 元件位置及中英名称对照………………………………………………………………… 13 5.1 连接块………………………………………………………………………………… 13 5.2 换向阀………………………………………………………………………………… 15 5.3 尾板…………………………………………………………………………………… 17 6 安装力矩示意图………………………………………………………………………… 19 规格 设计形式 规格 3,5 (板接式) D7700-F 规格 5 (组合式) D7700-5 规格 2 (组合式) D7700-2 规格 3 (组合式) D7700-3 B7700-WB December 2007-00B7700-W B 第2 页 1． 前言 PSL 和PSV 型比例多路阀用于控制液压执行元件的运动方向和无级调节独立于负载的运动速度。可使多个执行元件同时并相互独立地在不同的速度和压力下工作,直到通过所有执行机构的流量的总和达到泵输出的最大排量。 PSL 和PSV 型比例多路阀十分明显的优点就是设计中的灵活性。它可以通过简单的内部元件转换来实现在设计中未预期的功能要求。比...
