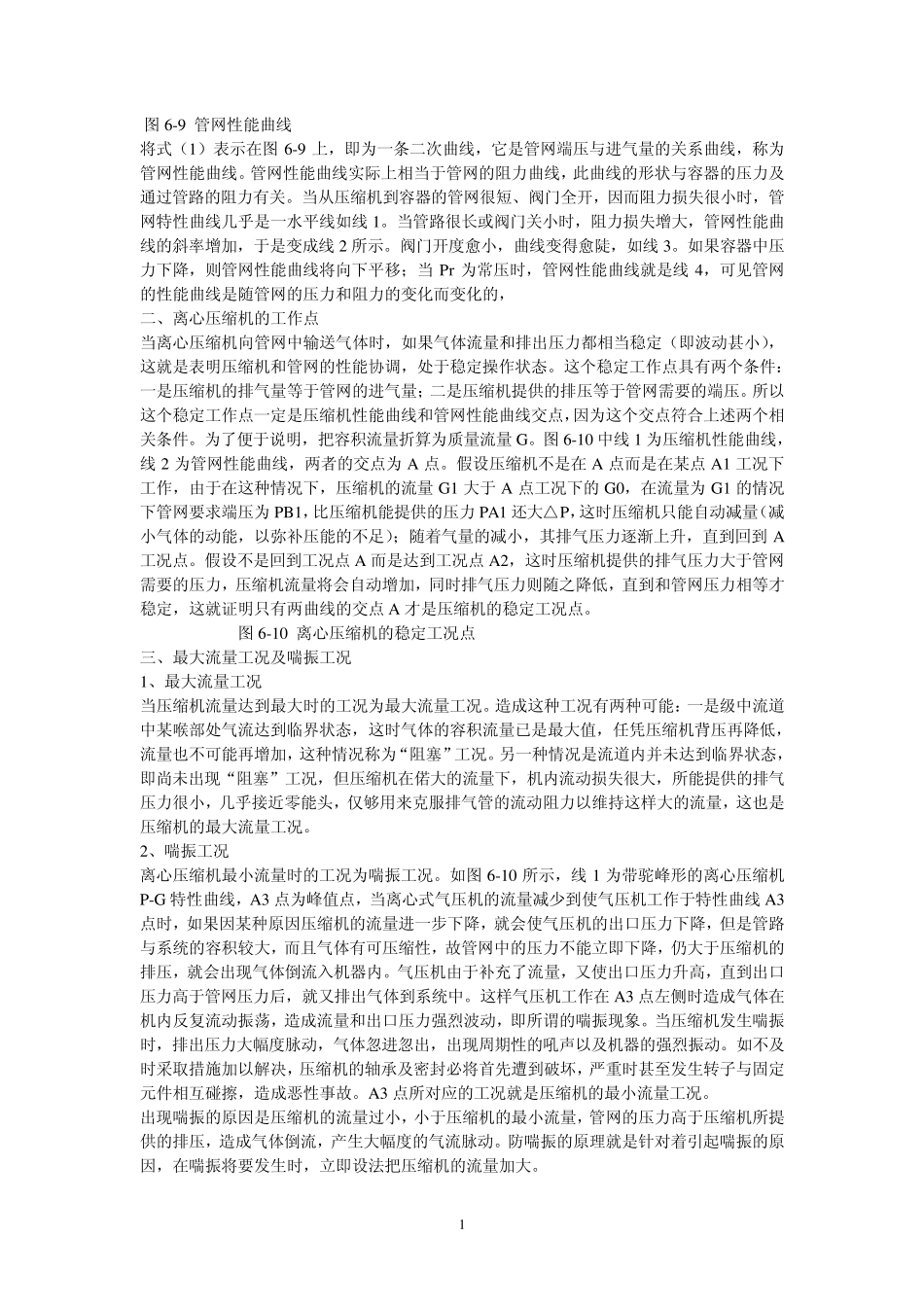

1 图 6-9 管网性能曲线 将式（1）表示在图 6-9 上，即为一条二次曲线，它是管网端压与进气量的关系曲线，称为管网性能曲线。管网性能曲线实际上相当于管网的阻力曲线，此曲线的形状与容器的压力及通过管路的阻力有关。当从压缩机到容器的管网很短、阀门全开，因而阻力损失很小时，管网特性曲线几乎是一水平线如线 1。当管路很长或阀门关小时，阻力损失增大，管网性能曲线的斜率增加，于是变成线 2 所示。阀门开度愈小，曲线变得愈陡，如线 3。如果容器中压力下降，则管网性能曲线将向下平移；当 Pr 为常压时，管网性能曲线就是线 4，可见管网的性能曲线是随管网的压力和阻力的变化而变化的， 二、离心压缩机的工作点 当离心压缩机向管网中输送气体时，如果气体流量和排出压力都相当稳定（即波动甚小），这就是表明压缩机和管网的性能协调，处于稳定操作状态。这个稳定工作点具有两个条件：一是压缩机的排气量等于管网的进气量；二是压缩机提供的排压等于管网需要的端压。所以这个稳定工作点一定是压缩机性能曲线和管网性能曲线交点，因为这个交点符合上述两个相关条件。为了便于说明，把容积流量折算为质量流量 G。图 6-10 中线 1 为压缩机性能曲线，线 2 为管网性能曲线，两者的交点为 A 点。假设压缩机不是在 A 点而是在某点 A1 工况下工作，由于在这种情况下，压缩机的流量 G1 大于 A 点工况下的 G0，在流量为 G1 的情况下管网要求端压为 PB1，比压缩机能提供的压力 PA1 还大△P，这时压缩机只能自动减量（减小气体的动能，以弥补压能的不足）；随着气量的减小，其排气压力逐渐上升，直到回到 A工况点。假设不是回到工况点 A 而是达到工况点 A2，这时压缩机提供的排气压力大于管网需要的压力，压缩机流量将会自动增加，同时排气压力则随之降低，直到和管网压力相等才稳定，这就证明只有两曲线的交点 A 才是压缩机的稳定工况点。 图 6-10 离心压缩机的稳定工况点 三、最大流量工况及喘振工况 1、最大流量工况 当压缩机流量达到最大时的工况为最大流量工况。造成这种工况有两种可能：一是级中流道中某喉部处气流达到临界状态，这时气体的容积流量已是最大值，任凭压缩机背压再降低，流量也不可能再增加，这种情况称为“阻塞”工况。另一种情况是流道内并未达到临界状态，即尚未出现“阻塞”工况，但压缩机在偌大的流量下，机内流动损失很大，所能提供的排气压力很小，几乎接近零能头，仅够用来...
