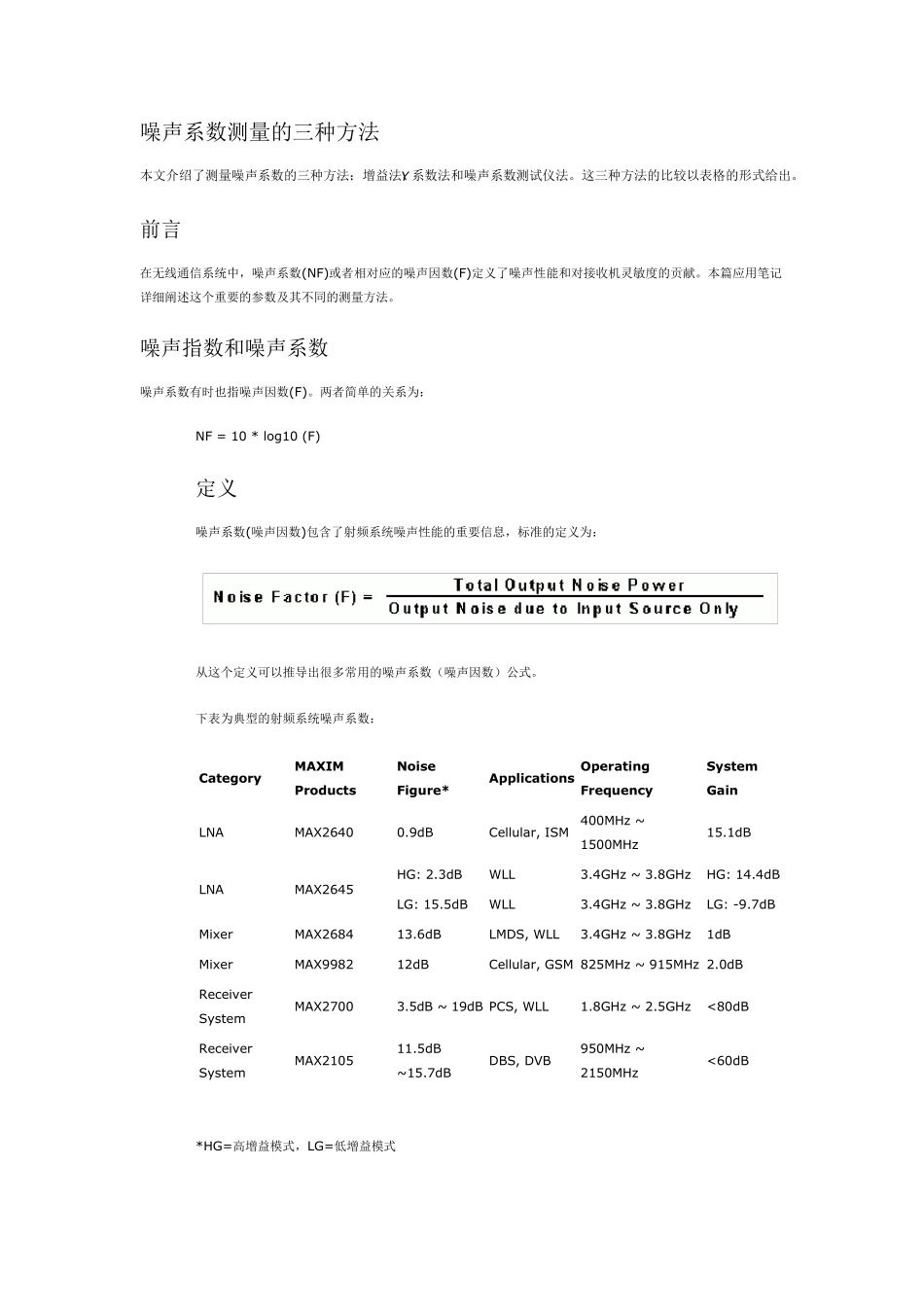

噪声系数的测量方法_第1页
1/6

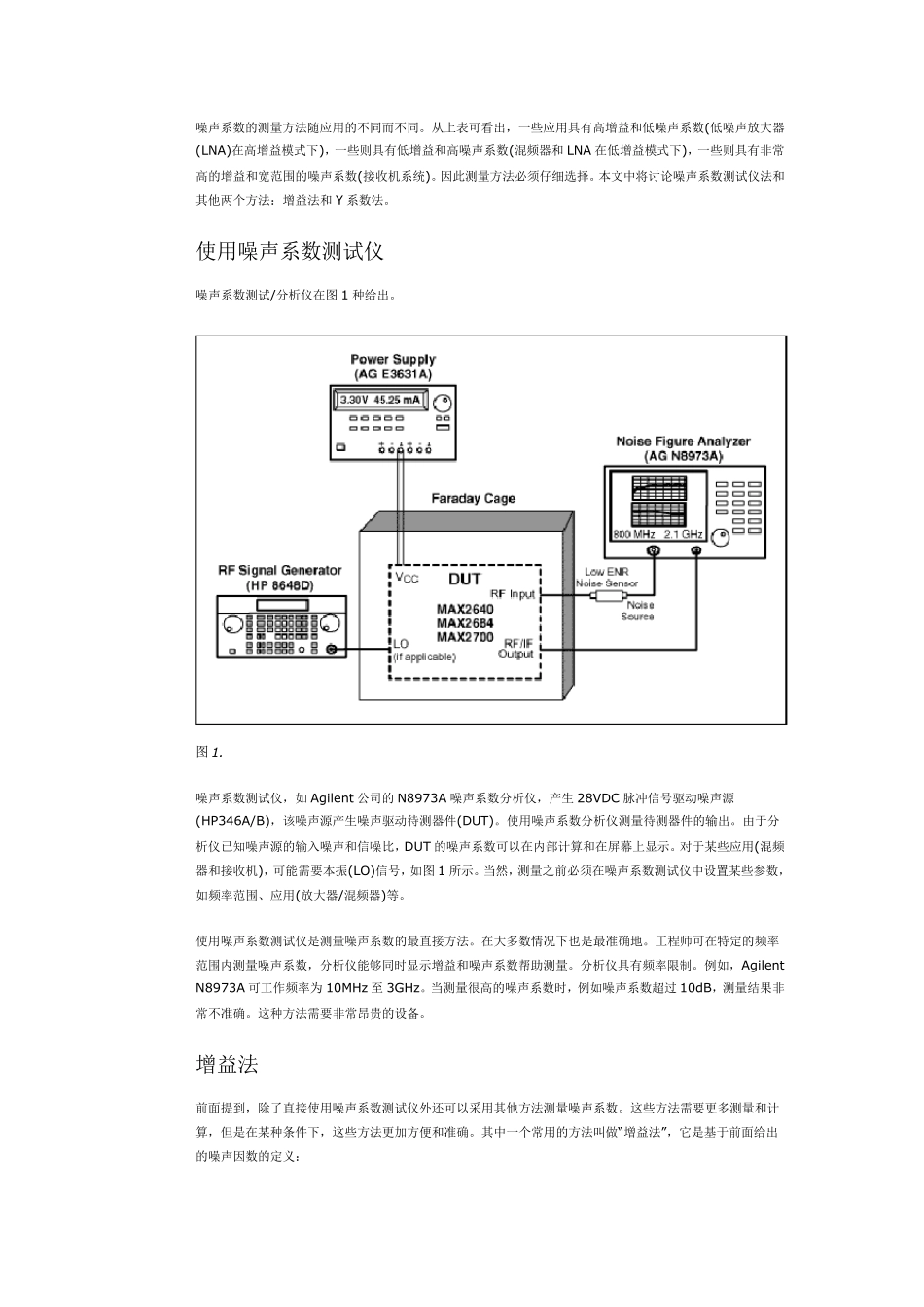

噪声系数的测量方法_第2页
2/6

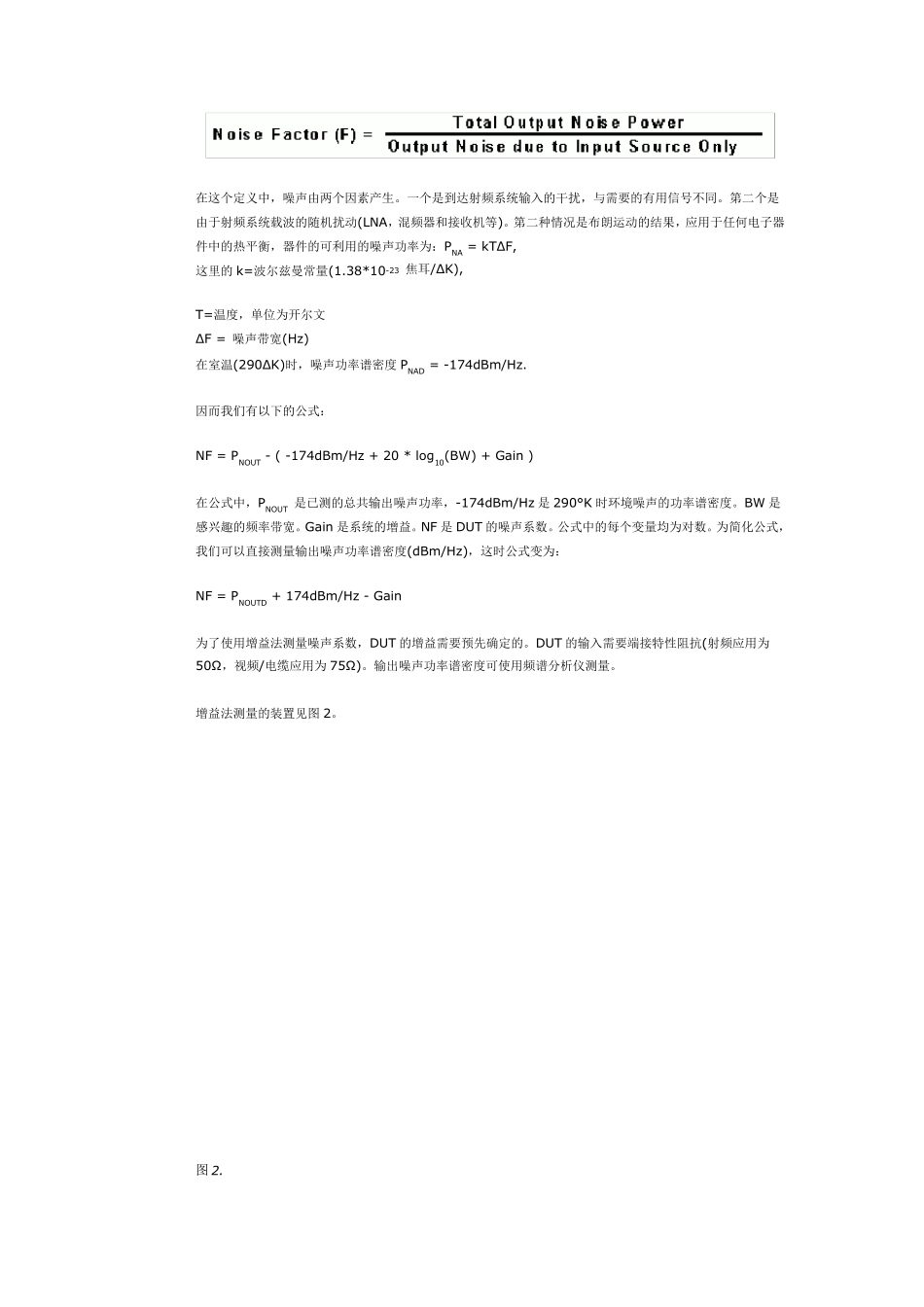

噪声系数的测量方法_第3页
3/6
噪声系数测量的三种方法 本文介绍了测量噪声系数的三种方法:增益法、Y 系数法和噪声系数测试仪法。这三种方法的比较以表格的形式给出。 前言 在无线通信系统中,噪声系数(NF)或者相对应的噪声因数(F)定义了噪声性能和对接收机灵敏度的贡献。本篇应用笔记详细阐述这个重要的参数及其不同的测量方法。 噪声指数和噪声系数 噪声系数有时也指噪声因数(F)。两者简单的关系为: NF = 10 * log10 (F) 定义 噪声系数(噪声因数)包含了射频系统噪声性能的重要信息,标准的定义为: 从这个定义可以推导出很多常用的噪声系数(噪声因数)公式。 下表为典型的射频系统噪声系数: Category MAXIM Products Noise Figure* Applications Operating Frequency System Gain LNA MAX2640 0.9dB Cellular, ISM 400MHz ~ 1500MHz 15.1dB LNA MAX2645 HG: 2.3dB WLL 3.4GHz ~ 3.8GHz HG: 14.4dB LG: 15.5dB WLL 3.4GHz ~ 3.8GHz LG: -9.7dB Mixer MAX2684 13.6dB LMDS, WLL 3.4GHz ~ 3.8GHz 1dB Mixer MAX9982 12dB Cellular, GSM 825MHz ~ 915MHz 2.0dB Receiver System MAX2700 3.5dB ~ 19dB PCS, WLL 1.8GHz ~ 2.5GHz <80dB Receiver System MAX2105 11.5dB ~ 15.7dB DBS, DVB 950MHz ~ 2150MHz <60dB *HG=高增益模式,LG=低增益模式 噪声系数的测量方法随应用的不同而不同。从上表可看出,一些应用具有高增益和低噪声系数(低噪声放大器(LNA)在高增益模式下),一些则具有低增益和高噪声系数(混频器和LNA 在低增益模式下),一些则具有非常高的增益和宽范围的噪声系数(接收机系统)。因此测量方法必须仔细选择。本文中将讨论噪声系数测试仪法和其他两个方法:增益法和Y 系数法。 使用噪声系数测试仪 噪声系数测试/分析仪在图1 种给出。 图1 . 噪声系数测试仪,如Agilent 公司的N8973A 噪声系数分析仪,产生28VDC 脉冲信号驱动噪声源(HP346A/B),该噪声源产生噪声驱动待测器件(DUT)。使用噪声系数分析仪测量待测器件的输出。由于分析仪已知噪声源的输入噪声和信噪比,DUT 的噪声系数可以在内部计算和在屏幕上显示。对于某些应用(混频器和接收机),可能需要本振(LO)信号,如图1 所示。当然,测量之前必须在噪声系数测试仪中设置某些参数,如频率范围、应用(放大器/混频器)等。 使用噪声系数测试仪是测量噪声系数的最直接方法。在大多数情况下也是最准确...
