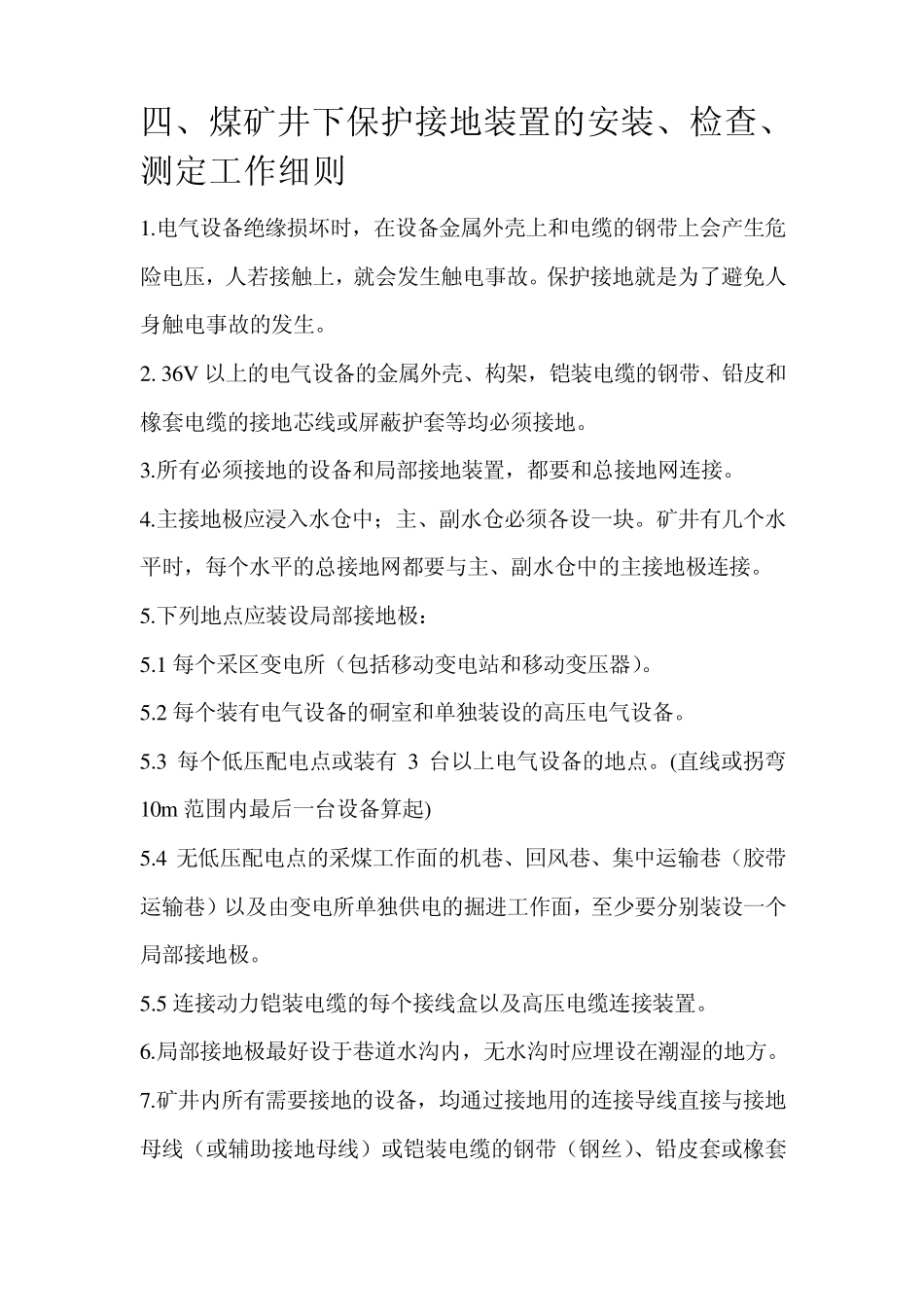

四、煤矿井下保护接地装置的安装、检查、测定工作细则

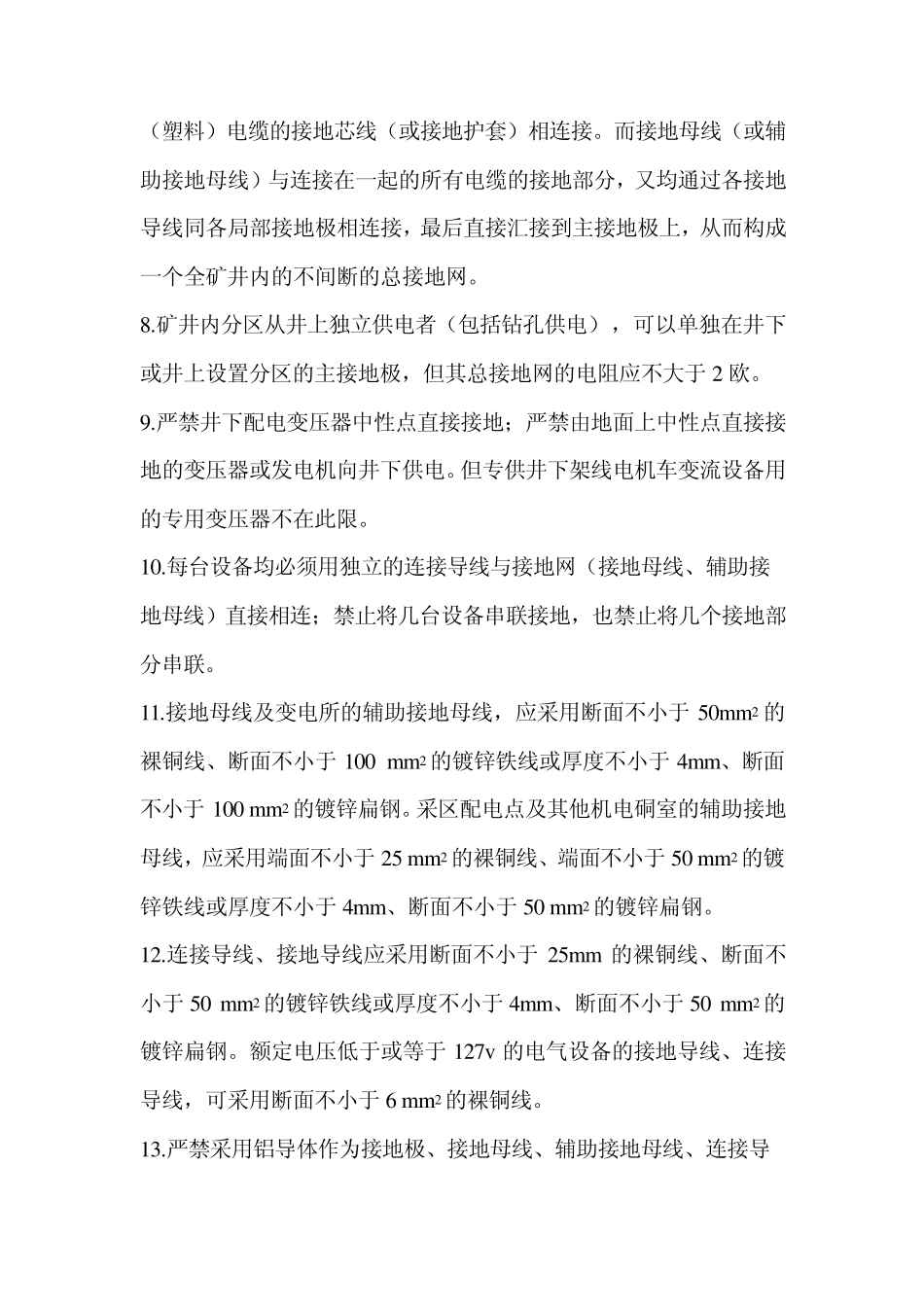

四、煤矿井下保护接地装置的安装、检查、测定工作细则 1.电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避免人身触电事故的发生。 2. 36V 以上的电气设备的金属外壳、构架，铠装电缆的钢带、铅皮和橡套电缆的接地芯线或屏蔽护套等均必须接地。 3.所有必须接地的设备和局部接地装置，都要和总接地网连接。 4.主接地极应浸入水仓中；主、副水仓必须各设一块。矿井有几个水平时，每个水平的总接地网都要与主、副水仓中的主接地极连接。 5.下列地点应装设局部接地极： 5.1 每个采区变电所（包括移动变电站和移动变压器）。 5.2 每个装有电气设备的硐室和单独装设的高压电气设备。 5.3 每个低压配电点或装有 3 台以上电气设备的地点。(直线或拐弯10m 范围内最后一台设备算起) 5.4 无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 5.5 连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 6.局部接地极最好设于巷道水沟内，无水沟时应埋设在潮湿的地方。 7.矿井内所有需要接地的设备，均通过接地用的连接导线直接与接地母线（或辅助接地母线）或铠装电缆的钢带（钢丝）、铅皮套或橡套（塑料）电缆的接地芯线（或接地护套）相连接。而接地母线（或辅助接地母线）与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后直接汇接到主接地极上，从而构成一个全矿井内的不间断的总接地网。 8.矿井内分区从井上独立供电者（包括钻孔供电），可以单独在井下或井上设置分区的主接地极，但其总接地网的电阻应不大于2 欧。 9.严禁井下配电变压器中性点直接接地；严禁由地面上中性点直接接地的变压器或发电机向井下供电。但专供井下架线电机车变流设备用的专用变压器不在此限。 10.每台设备均必须用独立的连接导线与接地网（接地母线、辅助接地母线）直接相连；禁止将几台设备串联接地，也禁止将几个接地部分串联。 11.接地母线及变电所的辅助接地母线，应采用断面不小于50mm2 的裸铜线、断面不小于100 mm2 的镀锌铁线或厚度不小于4mm、断面不小于100 mm2 的镀锌扁钢。采区配电点及其他机电硐室的辅助接地母线，应采用端面不小于25 mm2 的裸铜线、端面不小于50 mm2 的镀锌铁线或厚度不小于4mm、断面不小于50 mm2 的镀锌扁钢。 12.连...
