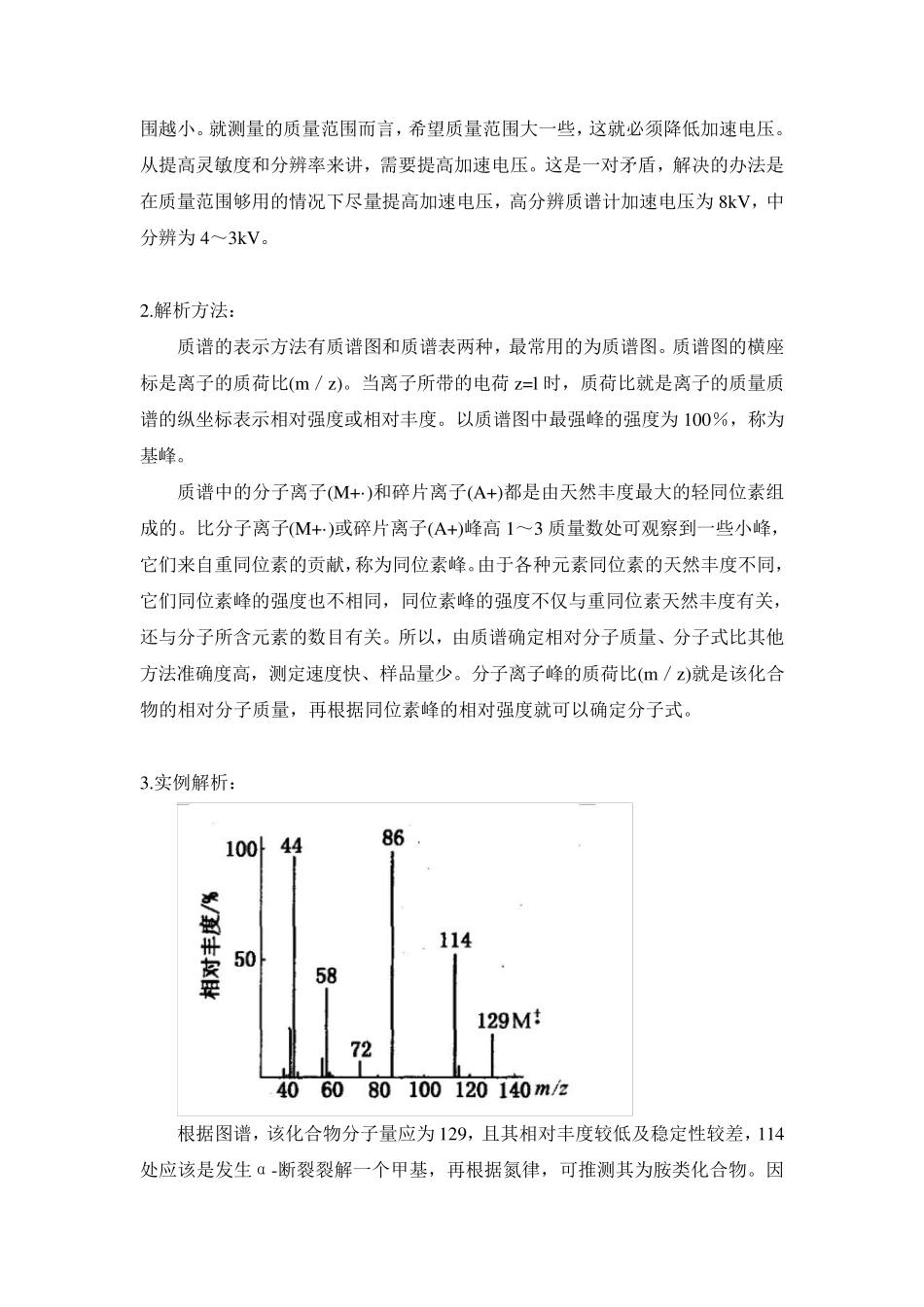

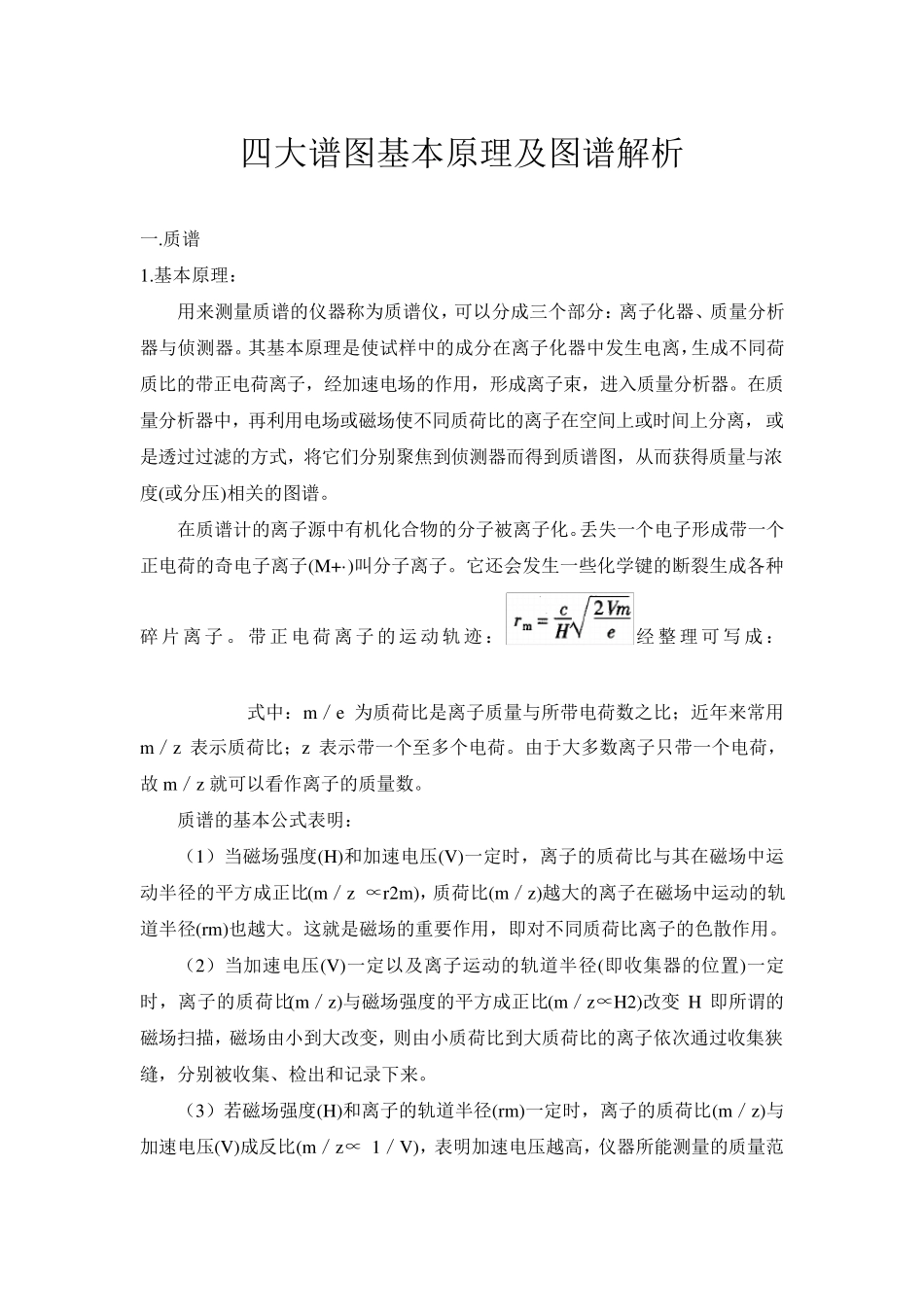

四大谱图基本原理及图谱解析 一.质谱 1.基本原理： 用来测量质谱的仪器称为质谱仪，可以分成三个部分：离子化器、质量分析器与侦测器。其基本原理是使试样中的成分在离子化器中发生电离，生成不同荷质比的带正电荷离子，经加速电场的作用，形成离子束，进入质量分析器。在质量分析器中，再利用电场或磁场使不同质荷比的离子在空间上或时间上分离，或是透过过滤的方式，将它们分别聚焦到侦测器而得到质谱图，从而获得质量与浓度(或分压)相关的图谱。 在质谱计的离子源中有机化合物的分子被离子化。丢失一个电子形成带一个正电荷的奇电子离子(M+·)叫分子离子。它还会发生一些化学键的断裂生成各种碎 片 离 子 。 带 正 电荷 离 子 的 运 动 轨 迹 ：经 整 理 可 写 成 ： 式中：m／e 为质荷比是离子质量与所带电荷数之比；近年来常用m／z 表示质荷比；z 表示带一个至多个电荷。由于大多数离子只带一个电荷，故m／z 就可以看作离子的质量数。 质谱的基本公式表明： （1）当磁场强度(H)和加速电压(V)一定时，离子的质荷比与其在磁场中运动半径的平方成正比(m／z ∝r2m)，质荷比(m／z)越大的离子在磁场中运动的轨道半径(rm)也越大。这就是磁场的重要作用，即对不同质荷比离子的色散作用。 （2）当加速电压(V)一定以及离子运动的轨道半径(即收集器的位置)一定时，离子的质荷比(m／z)与磁场强度的平方成正比(m／z∝H2)改变 H 即所谓的磁场扫描，磁场由小到大改变，则由小质荷比到大质荷比的离子依次通过收集狭缝，分别被收集、检出和记录下来。 （3）若磁场强度(H)和离子的轨道半径(rm)一定时，离子的质荷比(m／z)与加速电压(V)成反比(m／z∝ 1／V)，表明加速电压越高，仪器所能测量的质量范围越小。就测量的质量范围而言，希望质量范围大一些，这就必须降低加速电压。从提高灵敏度和分辨率来讲，需要提高加速电压。这是一对矛盾，解决的办法是在质量范围够用的情况下尽量提高加速电压，高分辨质谱计加速电压为 8kV，中分辨为 4～3kV。 2.解析方法： 质谱的表示方法有质谱图和质谱表两种，最常用的为质谱图。质谱图的横座标是离子的质荷比(m／z)。当离子所带的电荷 z=l 时，质荷比就是离子的质量质谱的纵坐标表示相对强度或相对丰度。以质谱图中最强峰的强度为 100％，称为基峰。 质谱中的分子离子(M+·)和碎片离子(A+)都是由天然丰度最大的轻同位素组成的。比分子离子(M+·)或碎片离子(A+)峰高 1～3 质...
