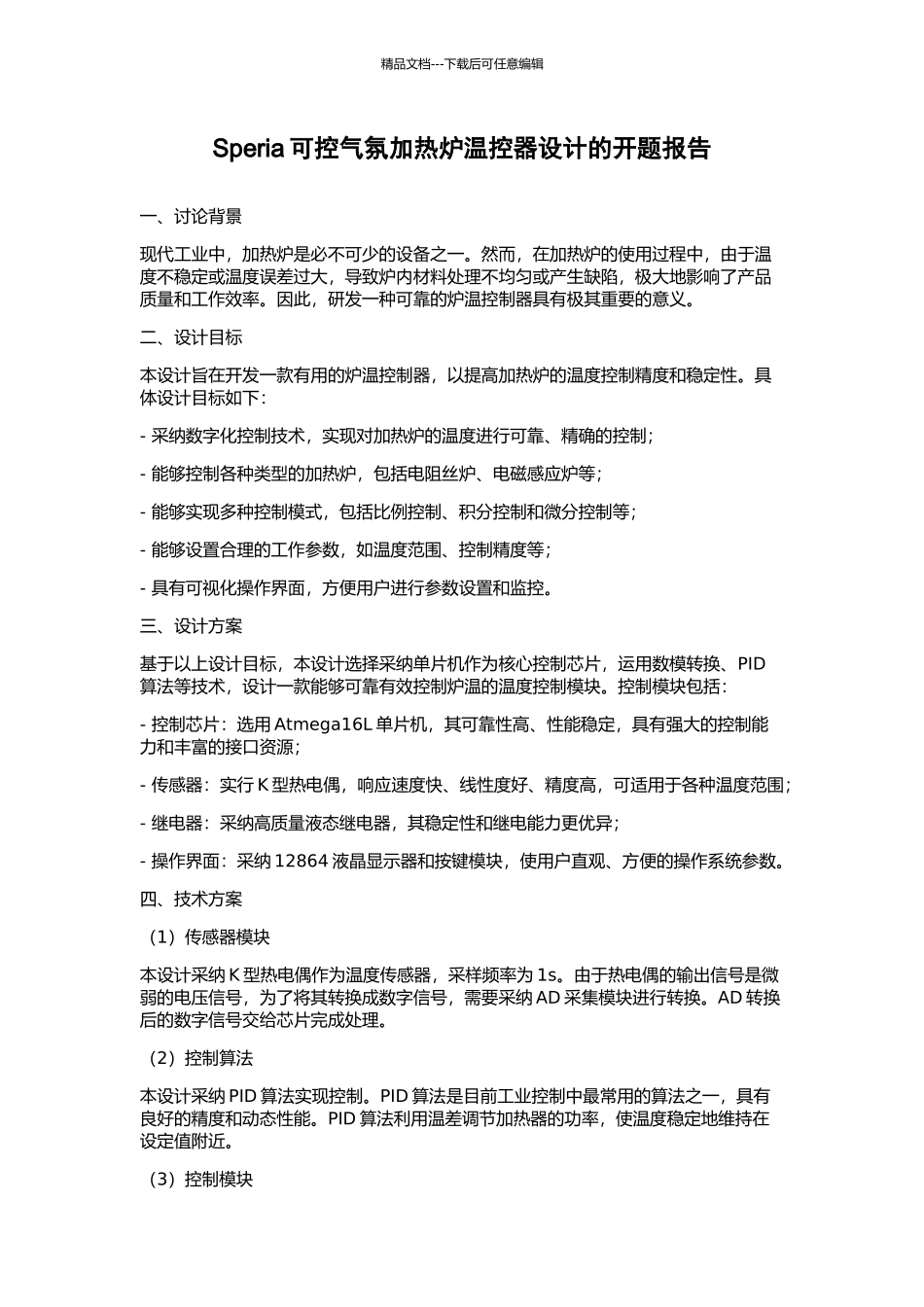

Speria可控气氛加热炉温控器设计的开题报告_第1页
1/2

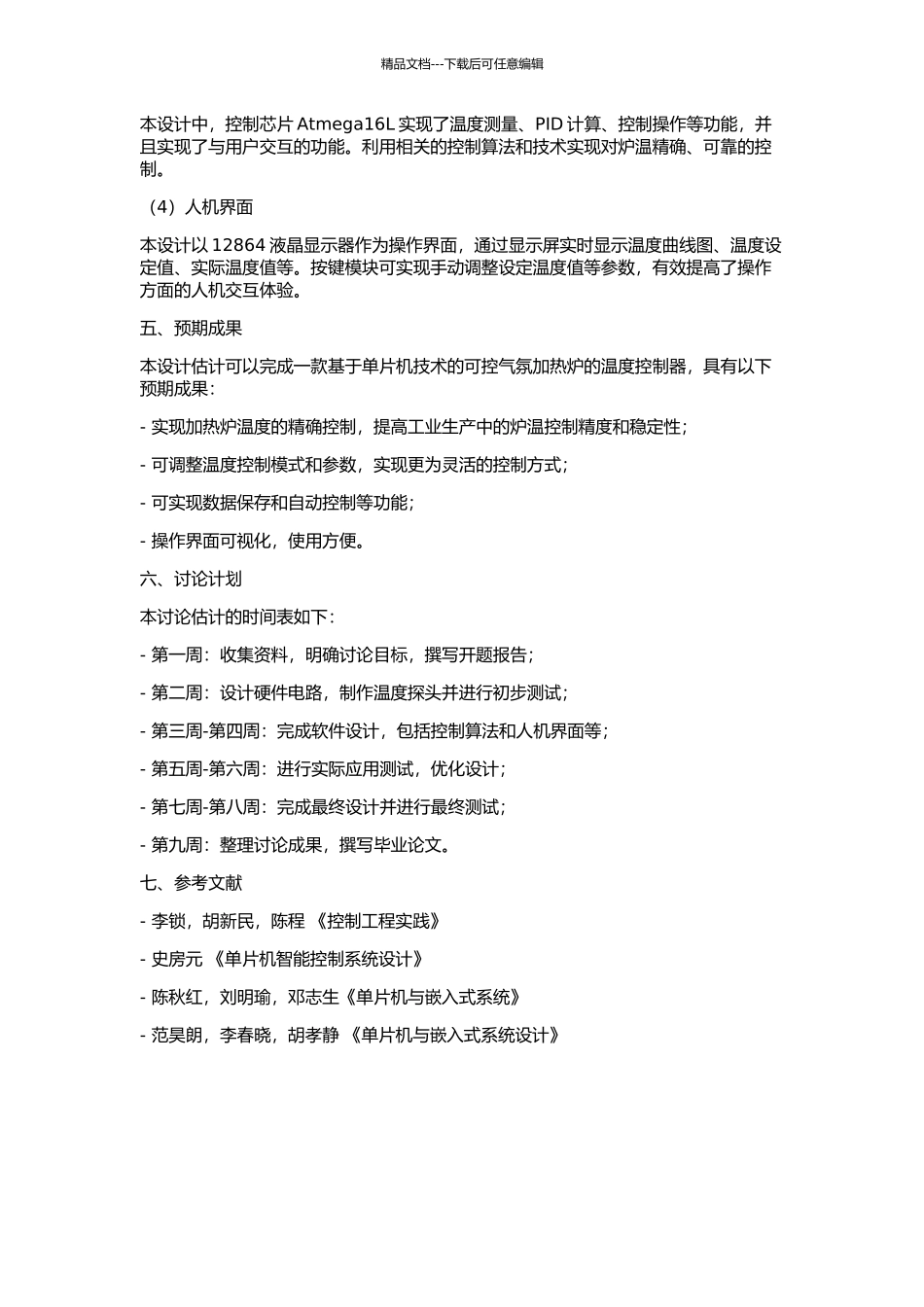

Speria可控气氛加热炉温控器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑Speria 可控气氛加热炉温控器设计的开题报告一、讨论背景现代工业中,加热炉是必不可少的设备之一。然而,在加热炉的使用过程中,由于温度不稳定或温度误差过大,导致炉内材料处理不均匀或产生缺陷,极大地影响了产品质量和工作效率。因此,研发一种可靠的炉温控制器具有极其重要的意义。二、设计目标本设计旨在开发一款有用的炉温控制器,以提高加热炉的温度控制精度和稳定性。具体设计目标如下:- 采纳数字化控制技术,实现对加热炉的温度进行可靠、精确的控制;- 能够控制各种类型的加热炉,包括电阻丝炉、电磁感应炉等;- 能够实现多种控制模式,包括比例控制、积分控制和微分控制等;- 能够设置合理的工作参数,如温度范围、控制精度等;- 具有可视化操作界面,方便用户进行参数设置和监控。三、设计方案基于以上设计目标,本设计选择采纳单片机作为核心控制芯片,运用数模转换、PID算法等技术,设计一款能够可靠有效控制炉温的温度控制模块。控制模块包括:- 控制芯片:选用 Atmega16L 单片机,其可靠性高、性能稳定,具有强大的控制能力和丰富的接口资源;- 传感器:实行 K 型热电偶,响应速度快、线性度好、精度高,可适用于各种温度范围;- 继电器:采纳高质量液态继电器,其稳定性和继电能力更优异;- 操作界面:采纳 12864 液晶显示器和按键模块,使用户直观、方便的操作系统参数。四、技术方案(1)传感器模块本设计采纳 K 型热电偶作为温度传感器,采样频率为 1s。由于热电偶的输出信号是微弱的电压信号,为了将其转换成数字信号,需要采纳 AD 采集模块进行转换。AD 转换后的数字信号交给芯片完成处理。(2)控制算法本设计采纳 PID 算法实现控制。PID 算法是目前工业控制中最常用的算法之一,具有良好的精度和动态性能。PID 算法利用温差调节加热器的功率,使温度稳定地维持在设定值附近。(3)控制模块精品文档---下载后可任意编辑本设计中,控制芯片 Atmega16L 实现了温度测量、PID 计算、控制操作等功能,并且实现了与用户交互的功能。利用相关的控制算法和技术实现对炉温精确、可靠的控制。(4)人机界面本设计以 12864 液晶显示器作为操作界面,通过显示屏实时显示温度曲线图、温度设定值、实际温度值等。按键模块可实现手动调整设定温度值等参数,有效提高了操作方面的人机交互体验。五、预期成果本设计估计可以完成一款基于单片机技术的可控气氛加热炉的温度控制...
