SystemView的ASK调制解调器设计

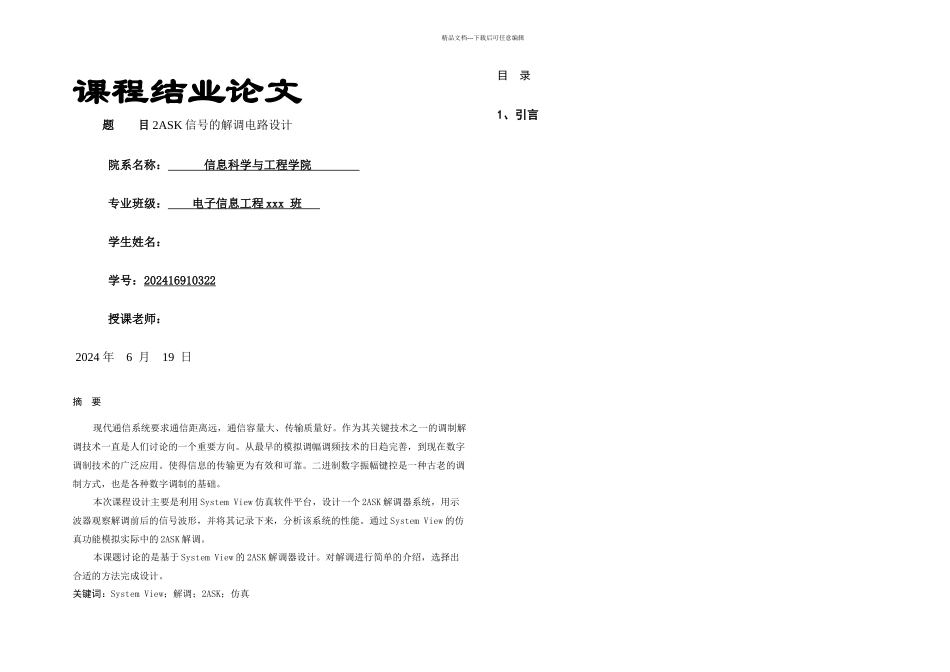

SystemView的ASK调制解调器设计_第1页
1/10
SystemView的ASK调制解调器设计_第2页
2/10
SystemView的ASK调制解调器设计_第3页
3/10
精品文档---下载后可任意编辑课程结业论文题 目 2ASK 信号的解调电路设计 院系名称: 信息科学与工程学院 专业班级: 电子信息工程 xxx 班 学生姓名:学号:202416910322授课老师: 2024 年 6 月 19 日摘 要现代通信系统要求通信距离远,通信容量大、传输质量好。作为其关键技术之一的调制解调技术一直是人们讨论的一个重要方向。从最早的模拟调幅调频技术的日趋完善,到现在数字调制技术的广泛应用。使得信息的传输更为有效和可靠。二进制数字振幅键控是一种古老的调制方式,也是各种数字调制的基础。本次课程设计主要是利用 System View 仿真软件平台,设计一个 2ASK 解调器系统,用示波器观察解调前后的信号波形,并将其记录下来,分析该系统的性能。通过 System View 的仿真功能模拟实际中的 2ASK 解调。本课题讨论的是基于 System View 的 2ASK 解调器设计。对解调进行简单的介绍,选择出合适的方法完成设计。关键词:System View;解调;2ASK;仿真目 录1、引言精品文档---下载后可任意编辑1.1 课题目的和意义1.2 课题讨论内容2 、 2ASK 解调的基本原理 2 .1 2ASK 的定义 2 .2 2ASK 的 解调 3 、 基于 System View 的调制解调系统设计 3 . 1 2ASK 的调制解调 3 . 2 2ASK 解调的功能模版分析 4 、 测试过程及结果 4.1 调制信号和载波信号4.2 已调信号4.3 已调信号经包络检波器各个元器件后的波形5、结论6、参考文献精品文档---下载后可任意编辑1 、 引 言1.1 课题目的和意义课题目的:加深对2ASK信号解调系统的理解,了解解调方法以及每种解调方法的模块建立,熟练使用systemview 仿真软件。课题意义:对2ASK信号调制解调有更深的印象,锻炼动手能力等等,为以后更好的踏入社会打下坚实的基础。1.2 课题讨论内容本次课程设计的内容:对2ASK信号解调系统的设计。其中包括非相干解调(包络检波)和相干解调,以及包括各个模块的设计、参数选定。2 、 2ASK 解 调 的 基 本 原 理2.1 2ASK 的定义数字幅度调制又称幅度键控(ASK ),二进制幅度键控记作2ASK。2ASK是利用代表数字信息“0” 或“1” 的基带矩形脉冲去键控一个连续的载波。使载波时断时续。有载波输出时表示送“1” ,无载波输出时表示发送“0” 。eook (t )=s (t)cos wct ( 2-1)2ASK信号可表示为:s (t )=∑nang(t−nT b) ( 2-2)式中为载波角频率,s(t )为单极性NRZ...
