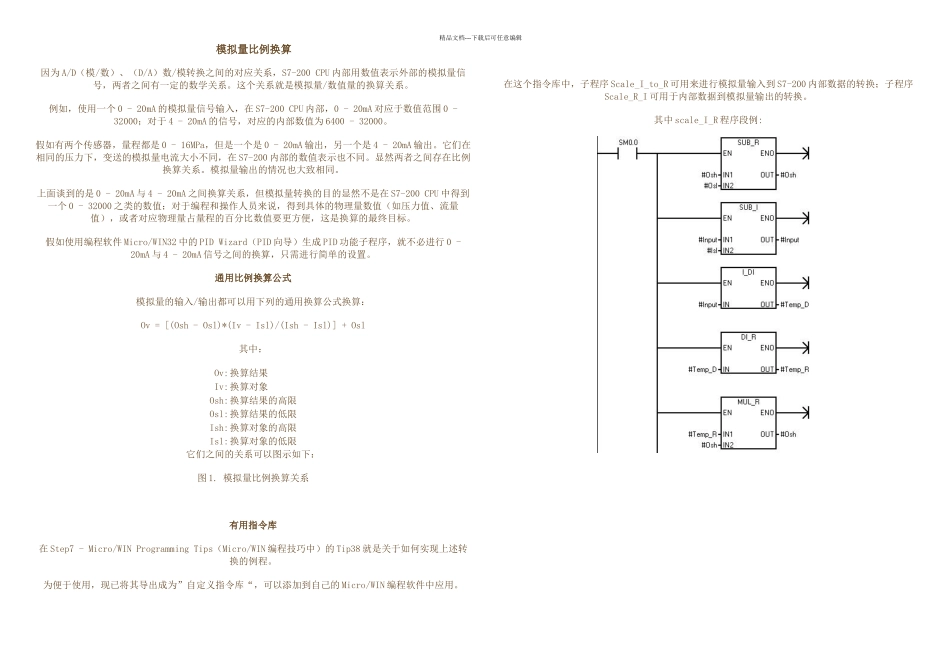

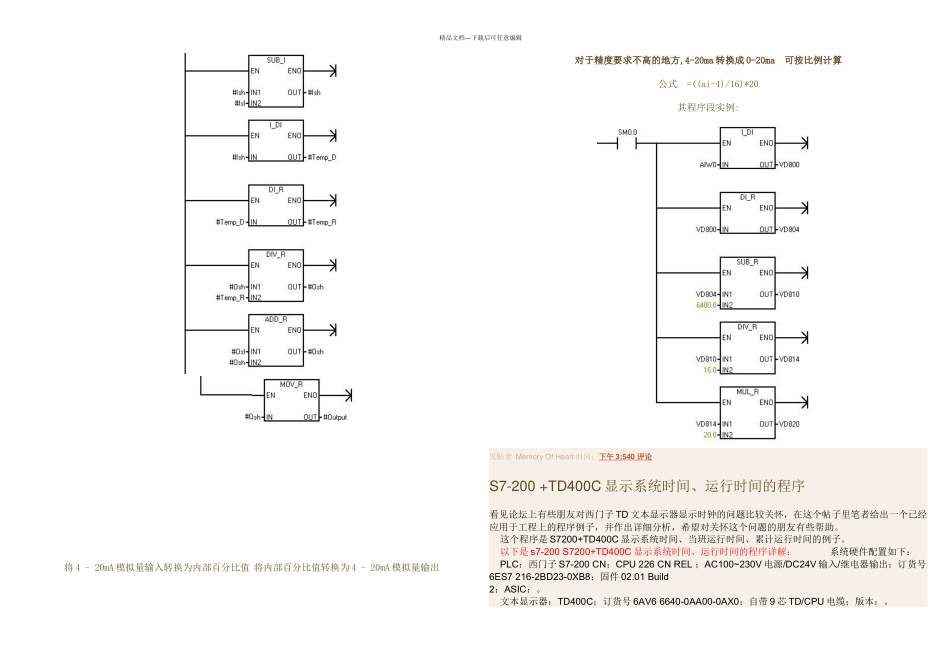

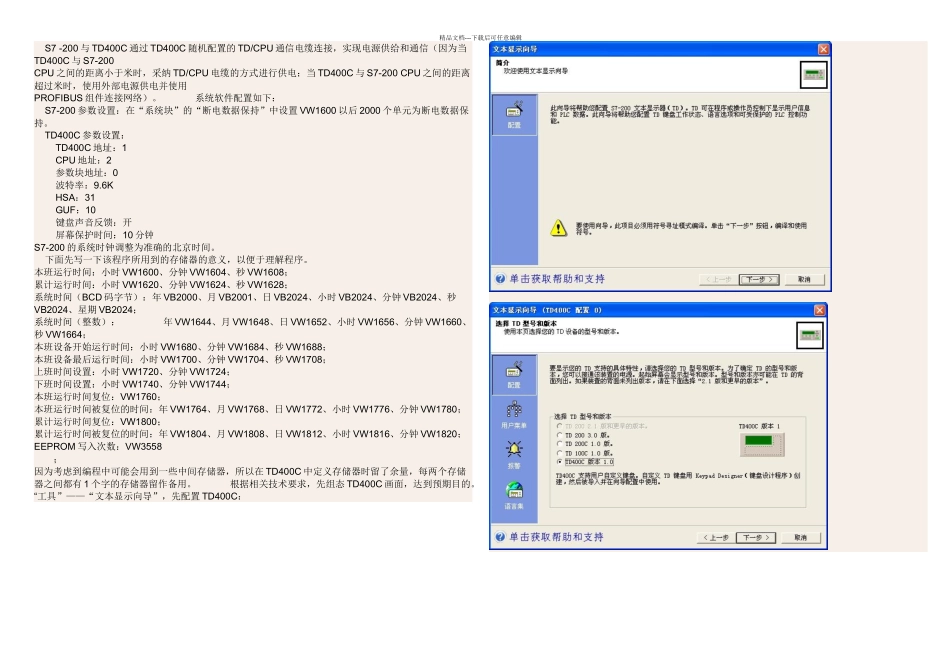

精品文档---下载后可任意编辑模拟量比例换算因为 A/D（模/数）、（D/A）数/模转换之间的对应关系，S7-200 CPU 内部用数值表示外部的模拟量信号，两者之间有一定的数学关系。这个关系就是模拟量/数值量的换算关系。例如，使用一个 0 - 20mA 的模拟量信号输入，在 S7-200 CPU 内部，0 - 20mA 对应于数值范围 0 - 32000；对于 4 - 20mA 的信号，对应的内部数值为 6400 - 32000。假如有两个传感器，量程都是 0 - 16MPa，但是一个是 0 - 20mA 输出，另一个是 4 - 20mA 输出。它们在相同的压力下，变送的模拟量电流大小不同，在 S7-200 内部的数值表示也不同。显然两者之间存在比例换算关系。模拟量输出的情况也大致相同。上面谈到的是 0 - 20mA 与 4 - 20mA 之间换算关系，但模拟量转换的目的显然不是在 S7-200 CPU 中得到一个 0 - 32000 之类的数值；对于编程和操作人员来说，得到具体的物理量数值（如压力值、流量值），或者对应物理量占量程的百分比数值要更方便，这是换算的最终目标。假如使用编程软件 Micro/WIN32 中的 PID Wizard（PID 向导）生成 PID 功能子程序，就不必进行 0 - 20mA 与 4 - 20mA 信号之间的换算，只需进行简单的设置。 通用比例换算公式模拟量的输入/输出都可以用下列的通用换算公式换算：Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl其中：Ov:换算结果Iv:换算对象Osh:换算结果的高限Osl:换算结果的低限Ish:换算对象的高限Isl:换算对象的低限它们之间的关系可以图示如下：图 1. 模拟量比例换算关系 有用指令库在 Step7 - Micro/WIN Programming Tips（Micro/WIN 编程技巧中）的 Tip38 就是关于如何实现上述转换的例程。为便于使用，现已将其导出成为”自定义指令库“，可以添加到自己的 Micro/WIN 编程软件中应用。 在这个指令库中，子程序 Scale_I_to_R 可用来进行模拟量输入到 S7-200 内部数据的转换；子程序Scale_R_I 可用于内部数据到模拟量输出的转换。其中 scale_I_R 程序段例:精品文档---下载后可任意编辑 将 4 - 20mA 模拟量输入转换为内部百分比值 将内部百分比值转换为 4 - 20mA 模拟量输出 对于精度要求不高的地方,4-20ma 转换成 0-20ma 可按比例计算公式 =((ai-4)/16)*20其程序段实例:发贴者 Memory Of Heart 时间：下午 3:54 0 评论 S7-200 +TD400C 显示系统时间、运行时间的...
