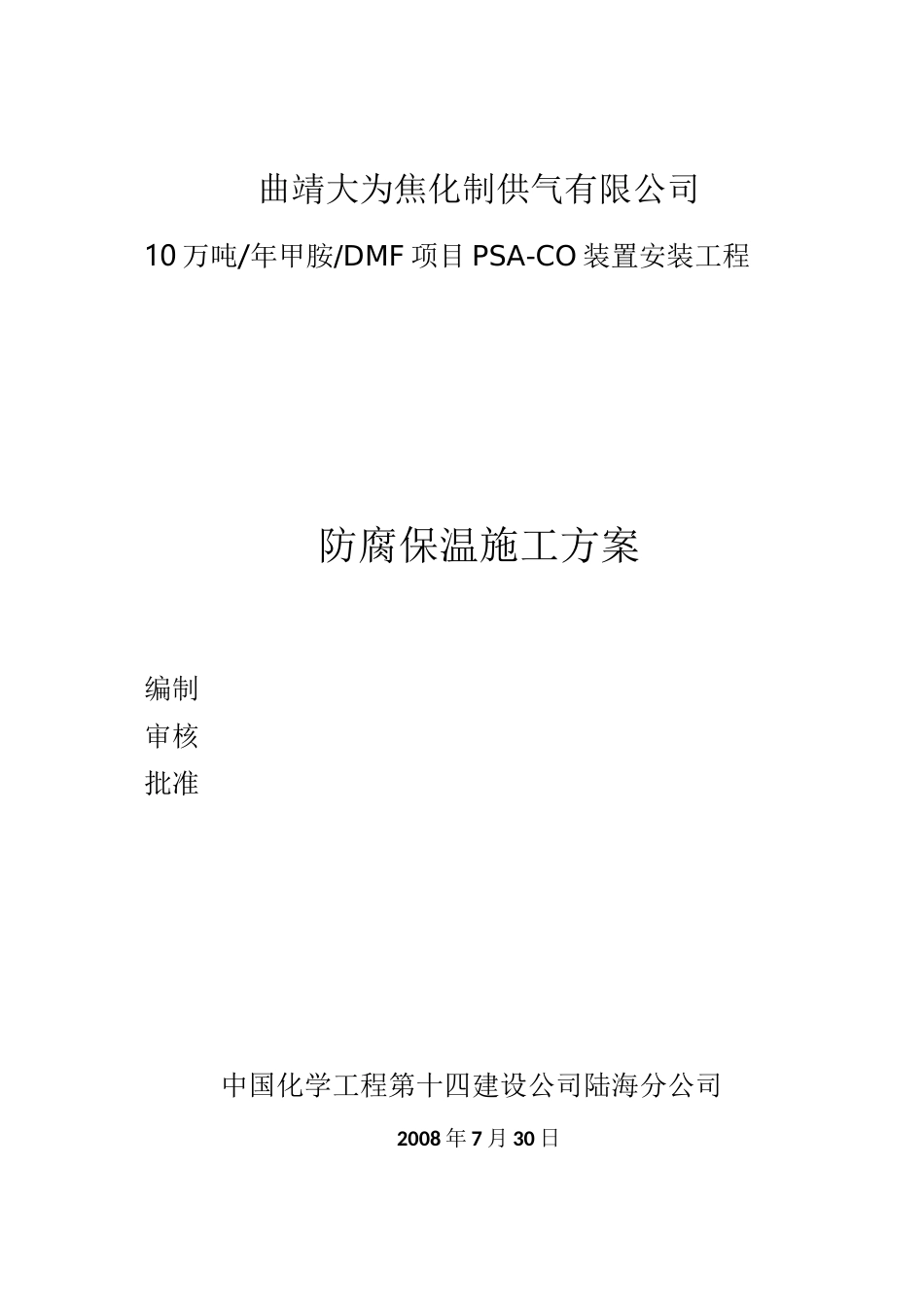

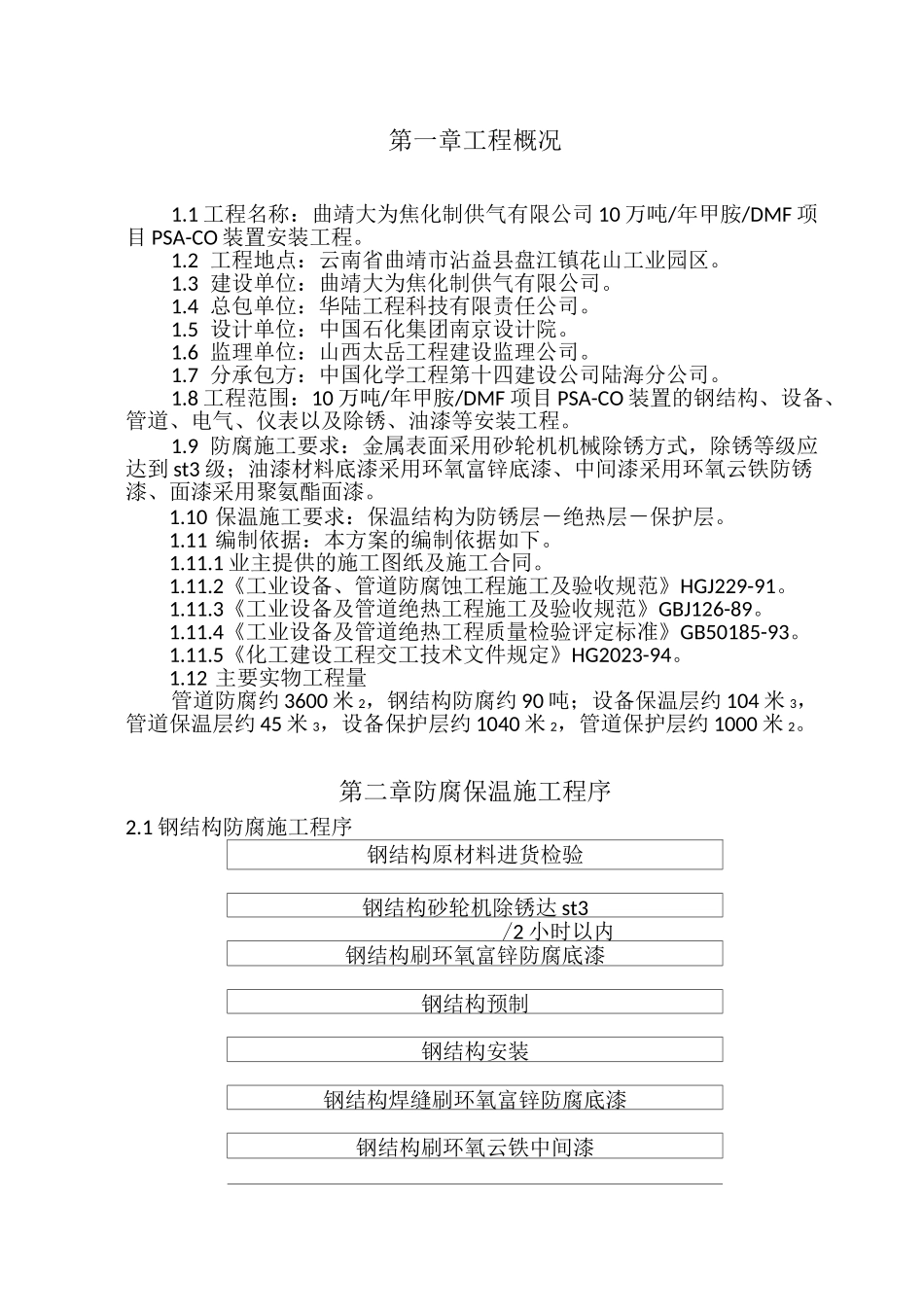

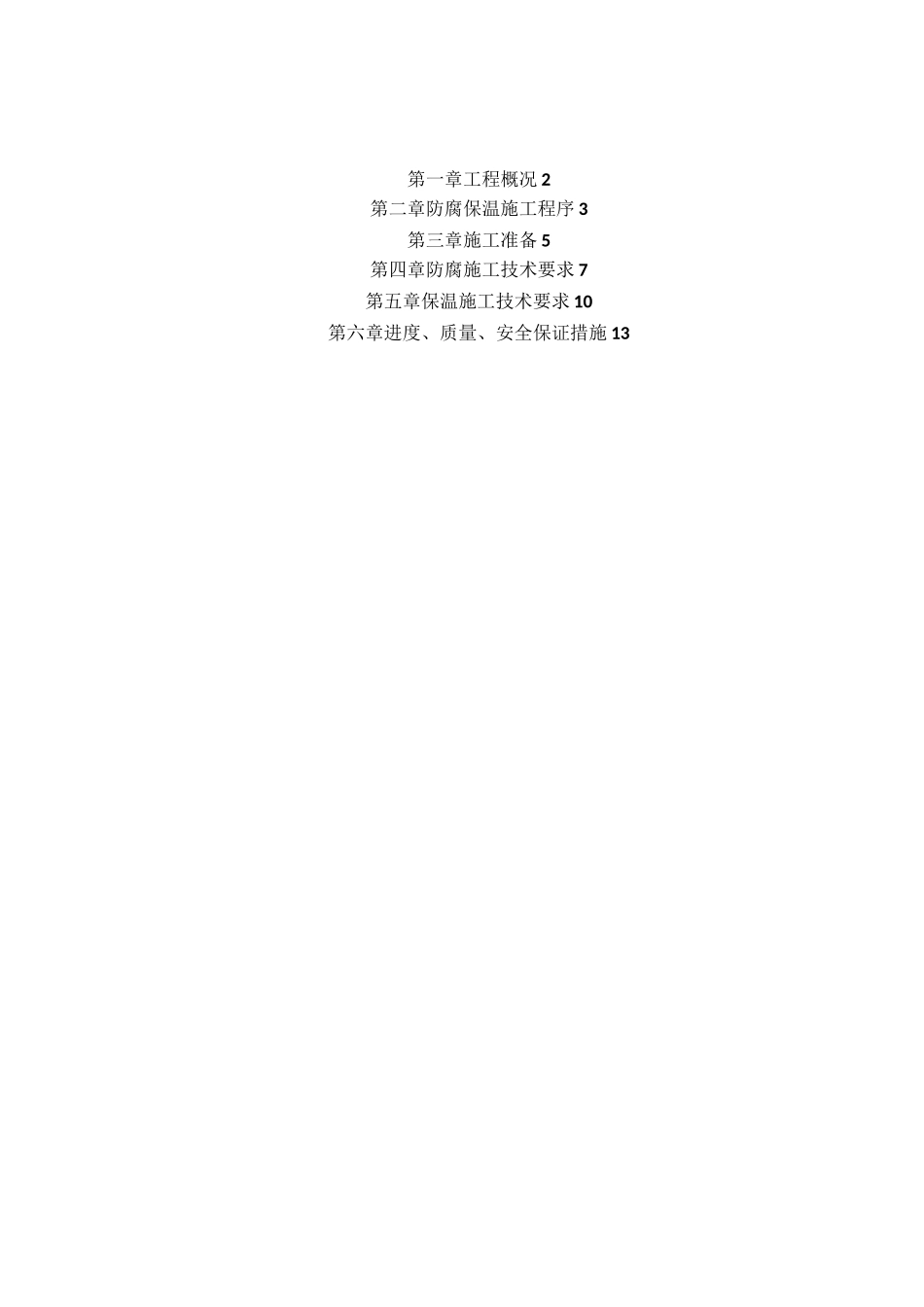

曲靖大为焦化制供气有限公司10 万吨/年甲胺/DMF 项目 PSA-CO 装置安装工程防腐保温施工方案编制审核批准中国化学工程第十四建设公司陆海分公司2008 年 7 月 30 日第一章工程概况 2第二章防腐保温施工程序 3第三章施工准备 5第四章防腐施工技术要求 7第五章保温施工技术要求 10第六章进度、质量、安全保证措施 13第一章工程概况1.1 工程名称：曲靖大为焦化制供气有限公司 10 万吨/年甲胺/DMF 项目 PSA-CO 装置安装工程。1.2 工程地点：云南省曲靖市沾益县盘江镇花山工业园区。1.3 建设单位：曲靖大为焦化制供气有限公司。1.4 总包单位：华陆工程科技有限责任公司。1.5 设计单位：中国石化集团南京设计院。1.6 监理单位：山西太岳工程建设监理公司。1.7 分承包方：中国化学工程第十四建设公司陆海分公司。1.8 工程范围：10 万吨/年甲胺/DMF 项目 PSA-CO 装置的钢结构、设备、管道、电气、仪表以及除锈、油漆等安装工程。1.9 防腐施工要求：金属表面采用砂轮机机械除锈方式，除锈等级应达到 st3 级；油漆材料底漆采用环氧富锌底漆、中间漆采用环氧云铁防锈漆、面漆采用聚氨酯面漆。1.10 保温施工要求：保温结构为防锈层－绝热层－保护层。1.11 编制依据：本方案的编制依据如下。1.11.1 业主提供的施工图纸及施工合同。1.11.2《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91。1.11.3《工业设备及管道绝热工程施工及验收规范》GBJ126-89。1.11.4《工业设备及管道绝热工程质量检验评定标准》GB50185-93。1.11.5《化工建设工程交工技术文件规定》HG2023-94。1.12 主要实物工程量管道防腐约 3600 米 2，钢结构防腐约 90 吨；设备保温层约 104 米 3，管道保温层约 45 米 3，设备保护层约 1040 米 2，管道保护层约 1000 米 2。第二章防腐保温施工程序2.1 钢结构防腐施工程序钢结构原材料进货检验钢结构砂轮机除锈达 st3/2 小时以内钢结构刷环氧富锌防腐底漆钢结构预制钢结构安装钢结构焊缝刷环氧富锌防腐底漆钢结构刷环氧云铁中间漆钢结构刷聚氨酯面漆2.2 管道防腐施工程序管道原材料进货检验;管道表面砂轮机除锈达 st32 小时以内管道刷坏氧富锌防腐底漆；管道预制、安装、探伤、试压；管道焊缝刷坏氧富锌防腐底漆；管道刷环氧云铁中间漆；管道刷聚氨酯面漆2.3 设备保温施工程序设备安装；设备外表面刷耐高温底漆「漆膜干燥后设备包裹硅酸铝纤维毡:镀锌铁丝捆扎；安装铝皮保护层2.4 ...
