竖井滑模施工监理控制要点

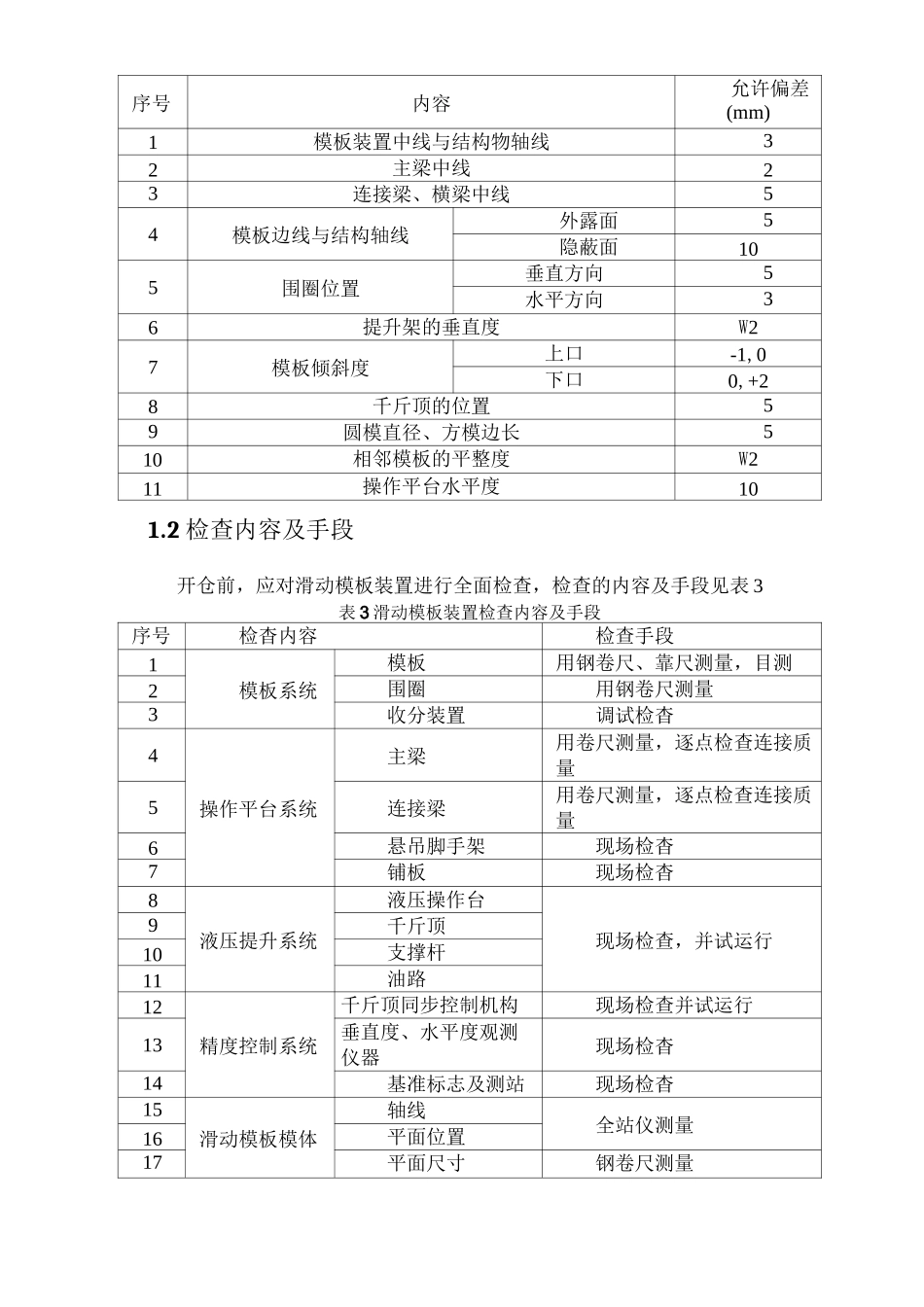

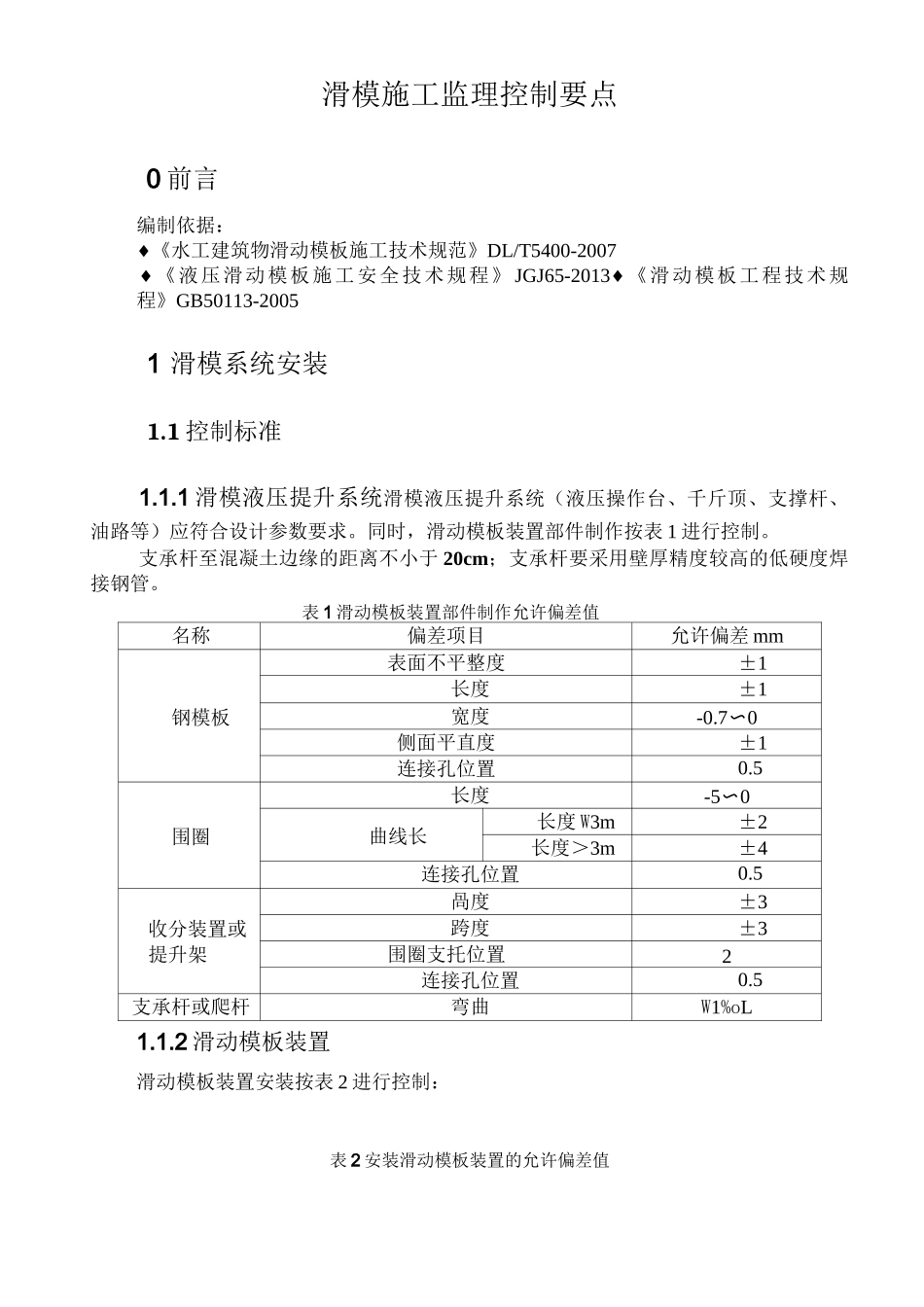

滑模施工监理控制要点0 前言编制依据：♦《水工建筑物滑动模板施工技术规范》DL/T5400-2007♦《液压滑动模板施工安全技术规程》 JGJ65-2013♦《滑动模板工程技术规程》GB50113-20051 滑模系统安装1.1 控制标准1.1.1 滑模液压提升系统滑模液压提升系统（液压操作台、千斤顶、支撑杆、油路等）应符合设计参数要求。同时，滑动模板装置部件制作按表 1 进行控制。支承杆至混凝土边缘的距离不小于 20cm；支承杆要采用壁厚精度较高的低硬度焊接钢管。表 1 滑动模板装置部件制作允许偏差值名称偏差项目允许偏差 mm钢模板表面不平整度±1长度±1宽度-0.7〜0侧面平直度±1连接孔位置0.5围圈长度-5〜0曲线长长度 W3m±2长度＞3m±4连接孔位置0.5收分装置或提升架咼度±3跨度±3围圈支托位置2连接孔位置0.5支承杆或爬杆弯曲W1%oL1.1.2 滑动模板装置滑动模板装置安装按表 2 进行控制：表 2 安装滑动模板装置的允许偏差值序号内容允许偏差(mm)1模板装置中线与结构物轴线32主梁中线23连接梁、横梁中线54模板边线与结构轴线外露面5隐蔽面105围圈位置垂直方向5水平方向36提升架的垂直度W27模板倾斜度上口-1,0下口0,+28千斤顶的位置59圆模直径、方模边长510相邻模板的平整度W211操作平台水平度101.2 检查内容及手段开仓前，应对滑动模板装置进行全面检查，检查的内容及手段见表 3表 3 滑动模板装置检查内容及手段序号检杳内容检查手段1模板系统模板用钢卷尺、靠尺测量，目测2围圈用钢卷尺测量3收分装置调试检杳4操作平台系统主梁用卷尺测量，逐点检查连接质量5连接梁用卷尺测量，逐点检查连接质量6悬吊脚手架现场检杳7铺板现场检杳8液压提升系统液压操作台现场检查，并试运行9千斤顶10支撑杆11油路12精度控制系统千斤顶同步控制机构现场检查并试运行13垂直度、水平度观测仪器现场检杳14基准标志及测站现场检杳15滑动模板模体轴线全站仪测量16平面位置17平面尺寸钢卷尺测量1.3 控制措施1.3.1 事前控制要求承建单位在滑模装置施工前 28 天，按施工图纸要求编制竖井滑动模板设计及施工方案，经批准后方可用于竖井滑动模板施工。审查的内容应包括：♦滑动模板施工规划布置；♦滑动模板技术设计；♦施工程序和进度；♦材料、机具、设备和加工件的供应计划；♦劳动组织计划；♦质量保证措施；♦安全防火措施。♦其中滑动模板施工技术设计应包括：♦滑动模板装置技术设计（包括安装、拆除措施）；♦测定混凝土早期强度并分析增长规律；♦确定混凝...
