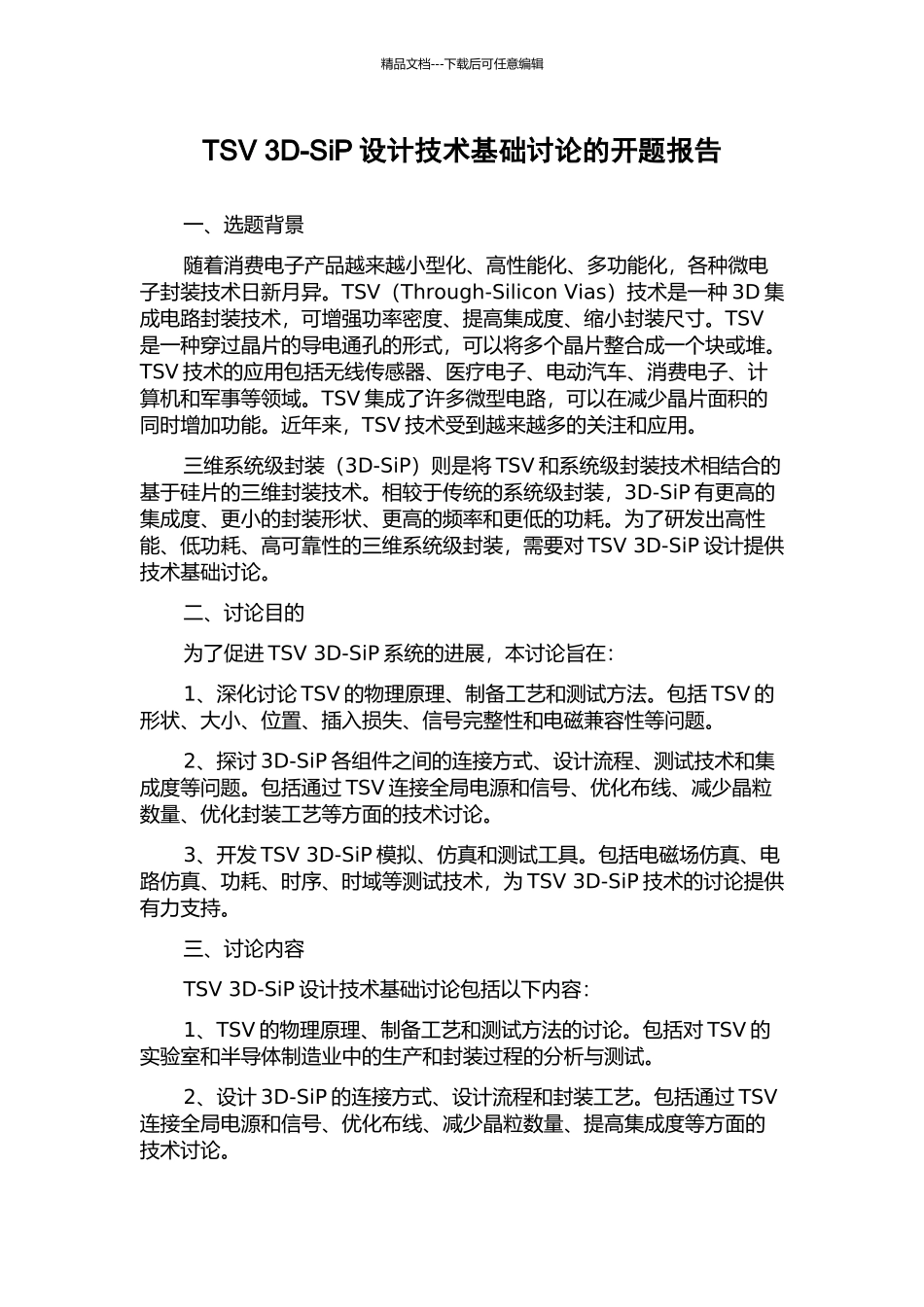

精品文档---下载后可任意编辑TSV 3D-SiP 设计技术基础讨论的开题报告一、选题背景随着消费电子产品越来越小型化、高性能化、多功能化，各种微电子封装技术日新月异。TSV（Through-Silicon Vias）技术是一种 3D 集成电路封装技术，可增强功率密度、提高集成度、缩小封装尺寸。TSV是一种穿过晶片的导电通孔的形式，可以将多个晶片整合成一个块或堆。TSV 技术的应用包括无线传感器、医疗电子、电动汽车、消费电子、计算机和军事等领域。TSV 集成了许多微型电路，可以在减少晶片面积的同时增加功能。近年来，TSV 技术受到越来越多的关注和应用。三维系统级封装（3D-SiP）则是将 TSV 和系统级封装技术相结合的基于硅片的三维封装技术。相较于传统的系统级封装，3D-SiP 有更高的集成度、更小的封装形状、更高的频率和更低的功耗。为了研发出高性能、低功耗、高可靠性的三维系统级封装，需要对 TSV 3D-SiP 设计提供技术基础讨论。二、讨论目的为了促进 TSV 3D-SiP 系统的进展，本讨论旨在：1、深化讨论 TSV 的物理原理、制备工艺和测试方法。包括 TSV 的形状、大小、位置、插入损失、信号完整性和电磁兼容性等问题。2、探讨 3D-SiP 各组件之间的连接方式、设计流程、测试技术和集成度等问题。包括通过 TSV 连接全局电源和信号、优化布线、减少晶粒数量、优化封装工艺等方面的技术讨论。3、开发 TSV 3D-SiP 模拟、仿真和测试工具。包括电磁场仿真、电路仿真、功耗、时序、时域等测试技术，为 TSV 3D-SiP 技术的讨论提供有力支持。三、讨论内容TSV 3D-SiP 设计技术基础讨论包括以下内容：1、TSV 的物理原理、制备工艺和测试方法的讨论。包括对 TSV 的实验室和半导体制造业中的生产和封装过程的分析与测试。2、设计 3D-SiP 的连接方式、设计流程和封装工艺。包括通过 TSV连接全局电源和信号、优化布线、减少晶粒数量、提高集成度等方面的技术讨论。精品文档---下载后可任意编辑3、开发 TSV 3D-SiP 模拟、仿真和测试工具。包括电磁场仿真、电路仿真、功耗、时序、时域等测试技术，为 TSV 3D-SiP 技术的讨论提供有力支持。四、讨论方法1、文献综述法：对 TSV 和 3D-SiP 技术的理论讨论和实际应用进行深化分析和总结。2、实验讨论法：开发实验平台进行技术的验证和优化。3、模拟仿真法：借助仿真工具模拟出 TSV 3D-SiP 的电路及信号特性，对其进行测试和优化。五、讨论意义TSV 3D-SiP 设计技术基础讨论对...
