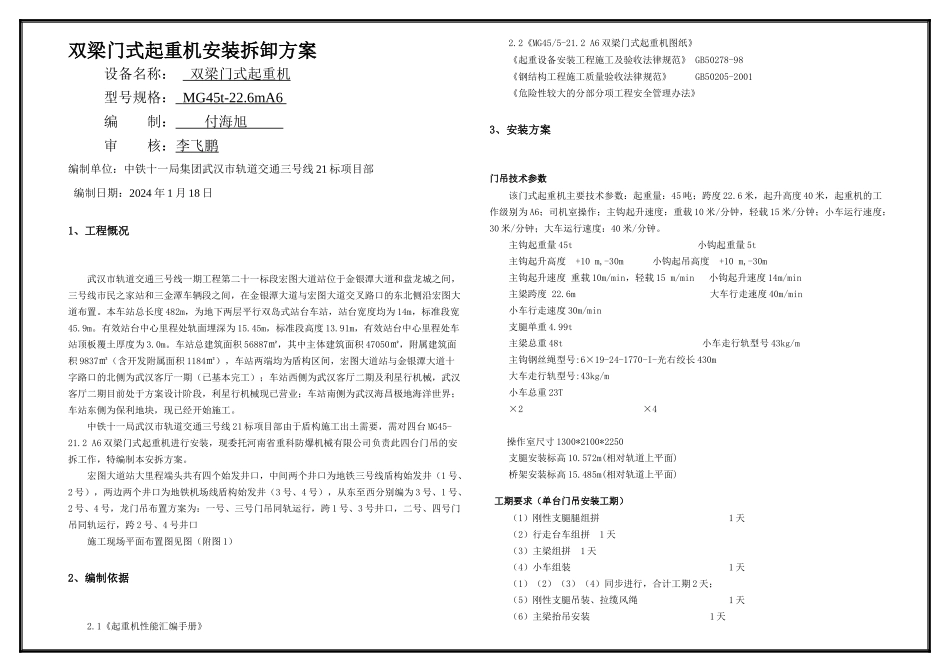

双梁门式起重机安装拆卸方案 设备名称: 双梁门式起重机 型号规格: MG45t-22.6mA6 编 制: 付海旭 审 核:李飞鹏编制单位:中铁十一局集团武汉市轨道交通三号线 21 标项目部 编制日期:2024 年 1 月 18 日1、工程慨况武汉市轨道交通三号线一期工程第二十一标段宏图大道站位于金银潭大道和盘龙城之间,三号线市民之家站和三金潭车辆段之间,在金银潭大道与宏图大道交叉路口的东北侧沿宏图大道布置。本车站总长度 482m,为地下两层平行双岛式站台车站,站台宽度均为 14m,标准段宽45.9m。有效站台中心里程处轨面埋深为 15.45m,标准段高度 13.91m,有效站台中心里程处车站顶板覆土厚度为 3.0m。车站总建筑面积 56887㎡,其中主体建筑面积 47050㎡,附属建筑面积 9837㎡(含开发附属面积 1184㎡),车站两端均为盾构区间,宏图大道站与金银潭大道十字路口的北侧为武汉客厅一期(已基本完工);车站西侧为武汉客厅二期及利星行机械,武汉客厅二期目前处于方案设计阶段,利星行机械现已营业;车站南侧为武汉海昌极地海洋世界;车站东侧为保利地块,现已经开始施工。中铁十一局武汉市轨道交通三号线 21 标项目部由于盾构施工出土需要,需对四台 MG45-21.2 A6 双梁门式起重机进行安装,现委托河南省重科防爆机械有限公司负责此四台门吊的安拆工作,特编制本安拆方案。宏图大道站大里程端头共有四个始发井口,中间两个井口为地铁三号线盾构始发井(1 号、2 号),两边两个井口为地铁机场线盾构始发井(3 号、4 号),从东至西分别编为 3 号、1 号、2 号、4 号,龙门吊布置方案为:一号、三号门吊同轨运行,跨 1 号、3 号井口,二号、四号门吊同轨运行,跨 2 号、4 号井口施工现场平面布置图见图(附图 1)2、编制依据2.1《起重机性能汇编手册》 2.2《MG45/5-21.2 A6 双梁门式起重机图纸》 《起重设备安装工程施工及验收法律规范》 GB50278-98《钢结构工程施工质量验收法律规范》 GB50205-2001《危险性较大的分部分项工程安全管理办法》3、安装方案门吊技术参数该门式起重机主要技术参数:起重量:45 吨;跨度 22.6 米,起升高度 40 米,起重机的工作级别为 A6;司机室操作;主钩起升速度:重载 10 米/分钟,轻载 15 米/分钟;小车运行速度:30 米/分钟;大车运行速度:40 米/分钟。主钩起重量 45t 小钩起重量 5t主钩起升高度 +10 m,-30m 小钩起吊高度 +10 m,-30m主钩起升速度 ...
