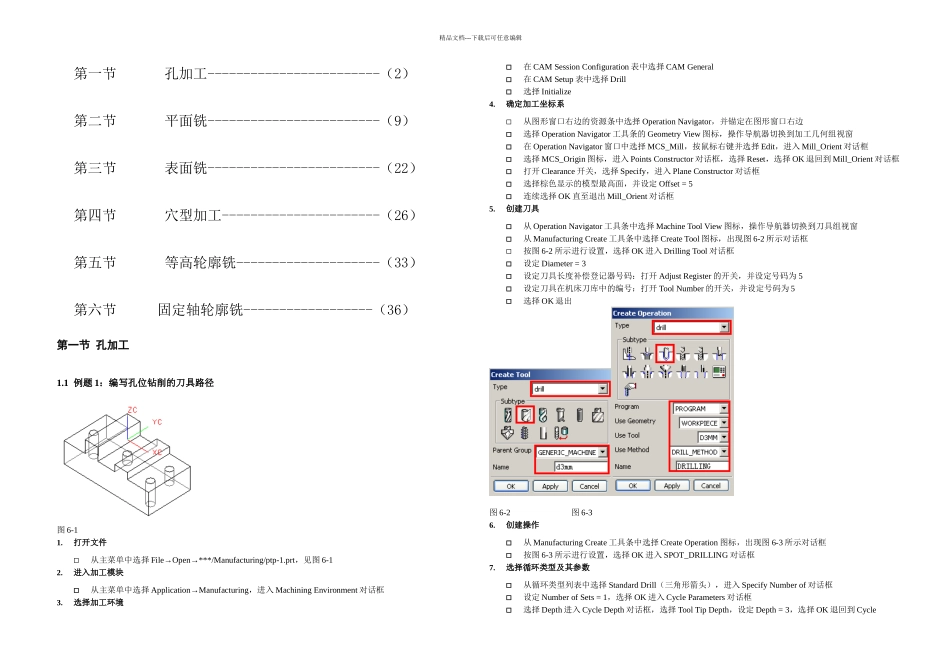

精品文档---下载后可任意编辑第一节 孔加工------------------------（2）第二节 平面铣------------------------（9）第三节 表面铣------------------------（22）第四节 穴型加工----------------------（26）第五节 等高轮廓铣--------------------（33）第六节 固定轴轮廓铣------------------（36）第一节 孔加工1.1 例题 1：编写孔位钻削的刀具路径图 6-11.打开文件从主菜单中选择 File→Open→***/Manufacturing/ptp-1.prt，见图 6-12.进入加工模块从主菜单中选择 Application→Manufacturing，进入 Machining Environment 对话框3.选择加工环境在 CAM Session Configuration 表中选择 CAM General在 CAM Setup 表中选择 Drill选择 Initialize4.确定加工坐标系从图形窗口右边的资源条中选择 Operation Navigator，并锚定在图形窗口右边选择 Operation Navigator 工具条的 Geometry View 图标，操作导航器切换到加工几何组视窗在 Operation Navigator 窗口中选择 MCS_Mill，按鼠标右键并选择 Edit，进入 Mill_Orient 对话框选择 MCS_Origin 图标，进入 Points Constructor 对话框，选择 Reset，选择 OK 退回到 Mill_Orient 对话框打开 Clearance 开关，选择 Specify，进入 Plane Constructor 对话框选择棕色显示的模型最高面，并设定 Offset = 5连续选择 OK 直至退出 Mill_Orient 对话框5.创建刀具从 Operation Navigator 工具条中选择 Machine Tool View 图标，操作导航器切换到刀具组视窗从 Manufacturing Create 工具条中选择 Create Tool 图标，出现图 6-2 所示对话框按图 6-2 所示进行设置，选择 OK 进入 Drilling Tool 对话框设定 Diameter = 3设定刀具长度补偿登记器号码：打开 Adjust Register 的开关，并设定号码为 5设定刀具在机床刀库中的编号：打开 Tool Number 的开关，并设定号码为 5选择 OK 退出图 6-2 图 6-36.创建操作从 Manufacturing Create 工具条中选择 Create Operation 图标，出现图 6-3 所示对话框按图 6-3 所示进行设置，选择 OK 进入 SPOT_DRILLING 对话框7.选择循环类型及其参数从循环类型列表中选择 Standard Drill（三角形箭头），进入 Specify Number of 对话框设定 Number of Sets = 1，选择 OK 进入 Cycle Paramete...
