UPS关键知识与培训

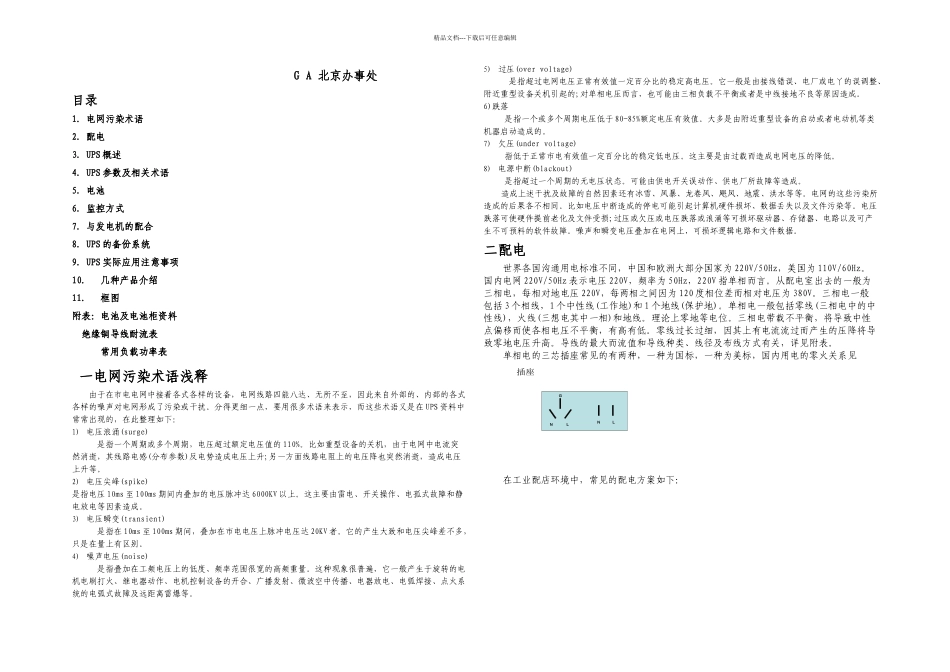

精品文档---下载后可任意编辑G A 北京办事处目录1. 电网污染术语2. 配电3. UPS 概述4. UPS 参数及相关术语5. 电池6. 监控方式7. 与发电机的配合8. UPS 的备份系统9. UPS 实际应用注意事项10.几种产品介绍11.框图附表：电池及电池柜资料 绝缘铜导线耐流表 常用负载功率表一电网污染术语浅释由于在市电电网中接着各式各样的设备，电网线路四能八达、无所不至，因此来自外部的、内部的各式各样的噪声对电网形成了污染或干扰。分得更细一点，要用很多术语来表示，而这些术语又是在 UPS 资料中常常出现的，在此整理如下：1) 电压浪涌(surge) 是指一个周期或多个周期，电压超过额定电压值的 110%。比如重型设备的关机，由于电网中电流突然消逝，其线路电感(分布参数)反电势造成电压上升;另一方面线路电阻上的电压降也突然消逝，造成电压上升等。2) 电压尖峰(spike)是指电压 10ms 至 100ms 期间内叠加的电压脉冲达 6000KV 以上。这主要由雷电、开关操作、电孤式故障和静电放电等因素造成。3) 电压瞬变(transient) 是指在 10ms 至 100ms 期间，叠加在市电电压上脉冲电压达 20KV 者。它的产生大致和电压尖峰差不多，只是在量上有区别。4) 噪声电压(noise) 是指叠加在工频电压上的低度、频率范围很宽的高频重量。这种现象很普遍，它一般产生于旋转的电机电刷打火、继电器动作、电机控制设备的开合、广播发射、微波空中传播、电器放电、电弧焊接、点火系统的电弧式故障及远距离雷爆等。5) 过压(over voltage) 是指超过电网电压正常有效值一定百分比的稳定高电压。它一般是由接线错误、电厂或电丫的误调整、附近重型设备关机引起的;对单相电压而言，也可能由三相负载不平衡或者是中线接地不良等原因造成。6)跌落 是指一个或多个周期电压低于 80-85%额定电压有效值。大多是由附近重型设备的启动或者电动机等类机器启动造成的。7) 欠压(under voltage) 指低于正常市电有效值一定百分比的稳定低电压。这主要是由过载而造成电网电压的降低。8) 电源中断(blackout) 是指超过一个周期的无电压状态。可能由供电开关误动作、供电厂所故障等造成。造成上述干扰及故障的自然因素还有冰雪、风暴、龙卷风、飓风、地震、洪水等等。电网的这些污染所造成的后果各不相同。比如电压中断造成的停电可能引起计算机硬件损坏、数据丢失以及文件污染等。电压跌落可使硬件提前老化及文件受损;过压或欠压或电压跌落或浪涌等可损坏驱...
