U型管式换热器机械设计及三维建模工作仿真

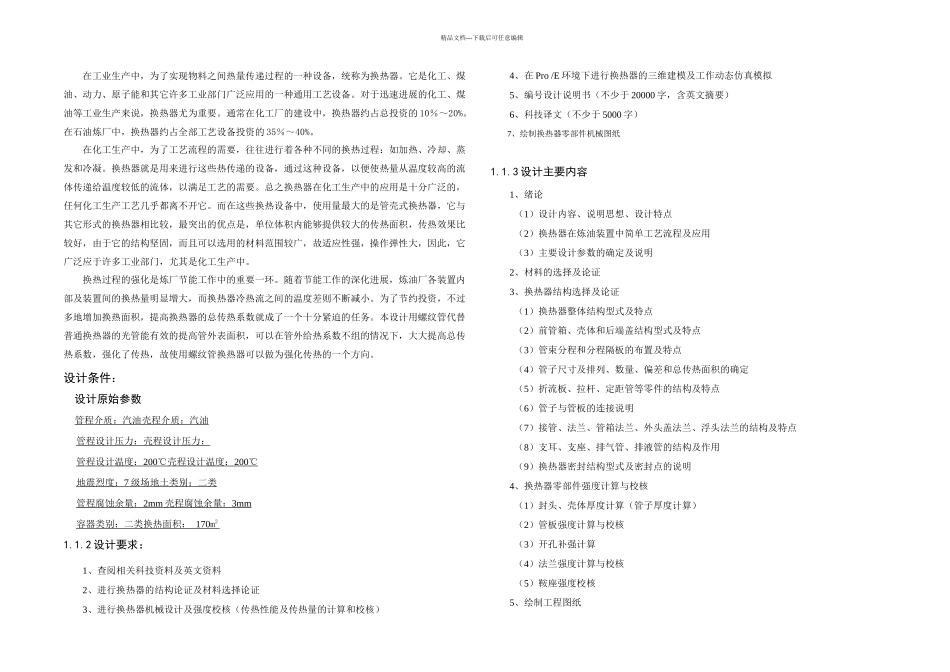

U型管式换热器机械设计及三维建模工作仿真_第1页
1/25

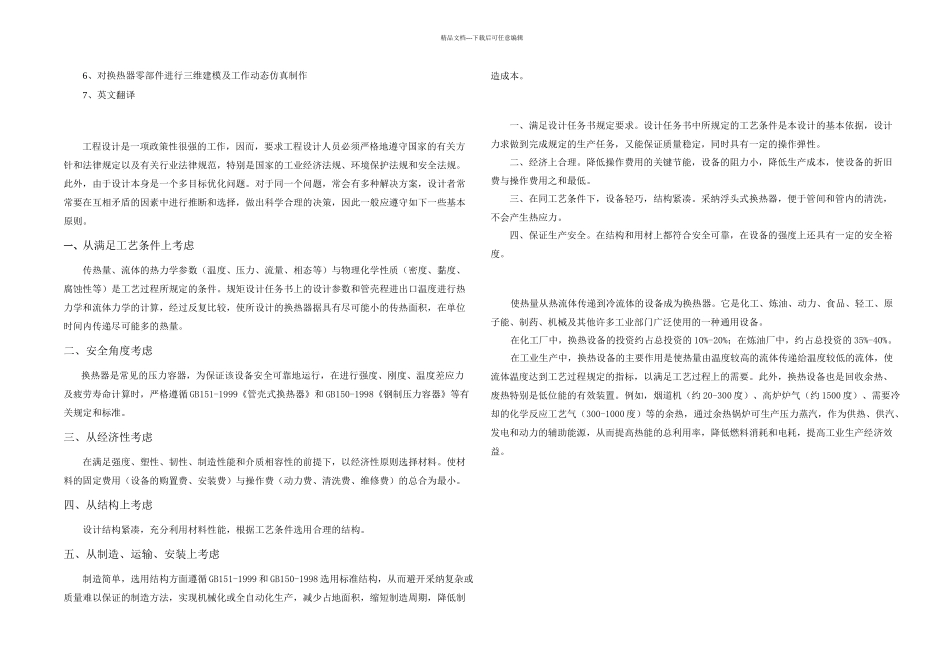

U型管式换热器机械设计及三维建模工作仿真_第2页
2/25

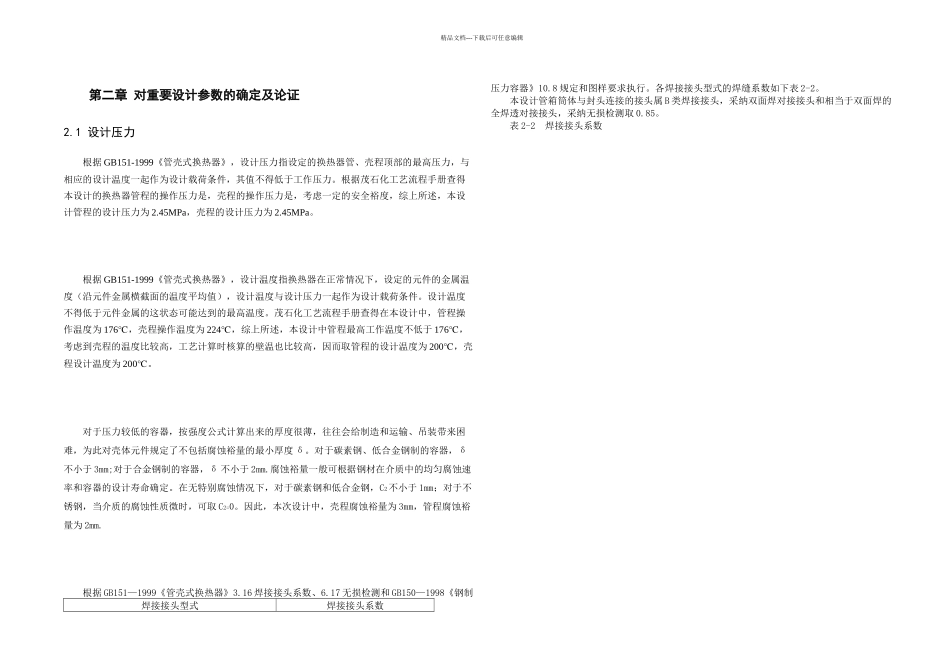

U型管式换热器机械设计及三维建模工作仿真_第3页
3/25
精品文档---下载后可任意编辑在工业生产中,为了实现物料之间热量传递过程的一种设备,统称为换热器。它是化工、煤油、动力、原子能和其它许多工业部门广泛应用的一种通用工艺设备。对于迅速进展的化工、煤油等工业生产来说,换热器尤为重要。通常在化工厂的建设中,换热器约占总投资的 10%~20%。在石油炼厂中,换热器约占全部工艺设备投资的 35%~40%。在化工生产中,为了工艺流程的需要,往往进行着各种不同的换热过程:如加热、冷却、蒸发和冷凝。换热器就是用来进行这些热传递的设备,通过这种设备,以便使热量从温度较高的流体传递给温度较低的流体,以满足工艺的需要。总之换热器在化工生产中的应用是十分广泛的,任何化工生产工艺几乎都离不开它。而在这些换热设备中,使用量最大的是管壳式换热器,它与其它形式的换热器相比较,最突出的优点是,单位体积内能够提供较大的传热面积,传热效果比较好,由于它的结构坚固,而且可以选用的材料范围较广,故适应性强,操作弹性大,因此,它广泛应于许多工业部门,尤其是化工生产中。换热过程的强化是炼厂节能工作中的重要一环。随着节能工作的深化进展,炼油厂各装置内部及装置间的换热量明显增大,而换热器冷热流之间的温度差则不断减小。为了节约投资,不过多地增加换热面积,提高换热器的总传热系数就成了一个十分紧迫的任务。本设计用螺纹管代替普通换热器的光管能有效的提高管外表面积,可以在管外给热系数不组的情况下,大大提高总传热系数,强化了传热,故使用螺纹管换热器可以做为强化传热的一个方向。设计条件:设计原始参数管程介质:汽油壳程介质:汽油管程设计压力:壳程设计压力:管程设计温度: 200 ℃ 壳程设计温度: 200 ℃ 地震烈度: 7 级场地土类别:二类 管程腐蚀余量: 2mm 壳程腐蚀余量: 3mm 容器类别:二类换热面积: 170 m 2 1.1.2 设计要求:1、查阅相关科技资料及英文资料2、进行换热器的结构论证及材料选择论证3、进行换热器机械设计及强度校核(传热性能及传热量的计算和校核)4、在 Pro /E 环境下进行换热器的三维建模及工作动态仿真模拟5、编号设计说明书(不少于 20000 字,含英文摘要)6、科技译文(不少于 5000 字)7、绘制换热器零部件机械图纸1.1.3 设计主要内容1、绪论(1)设计内容、说明思想、设计特点(2)换热器在炼油装置中简单工艺流程及应用(3)主要设计参数的确定及说明2、材料的选择及论证3、换热器结构选择及论...
