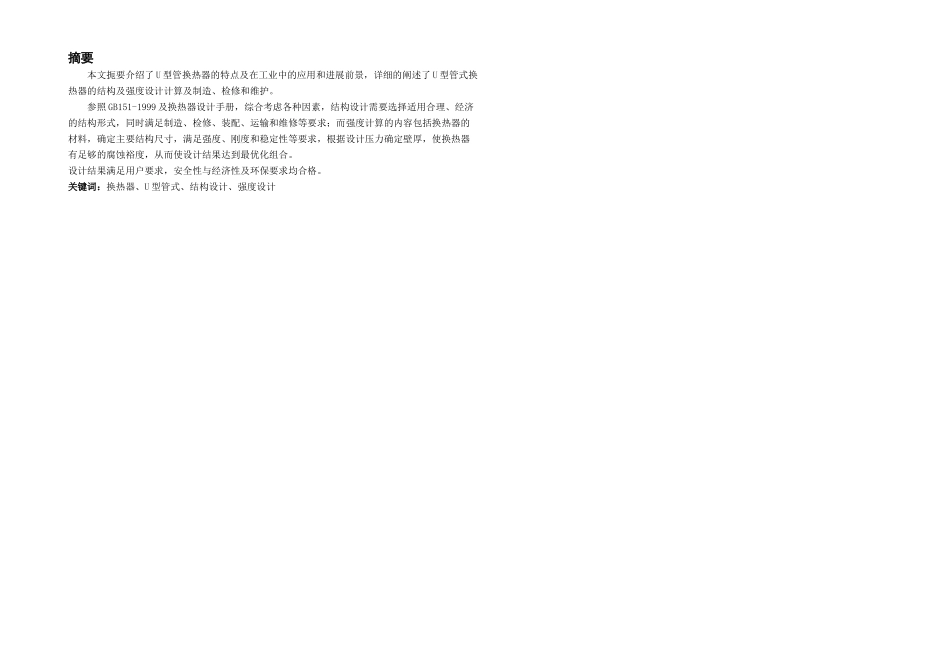

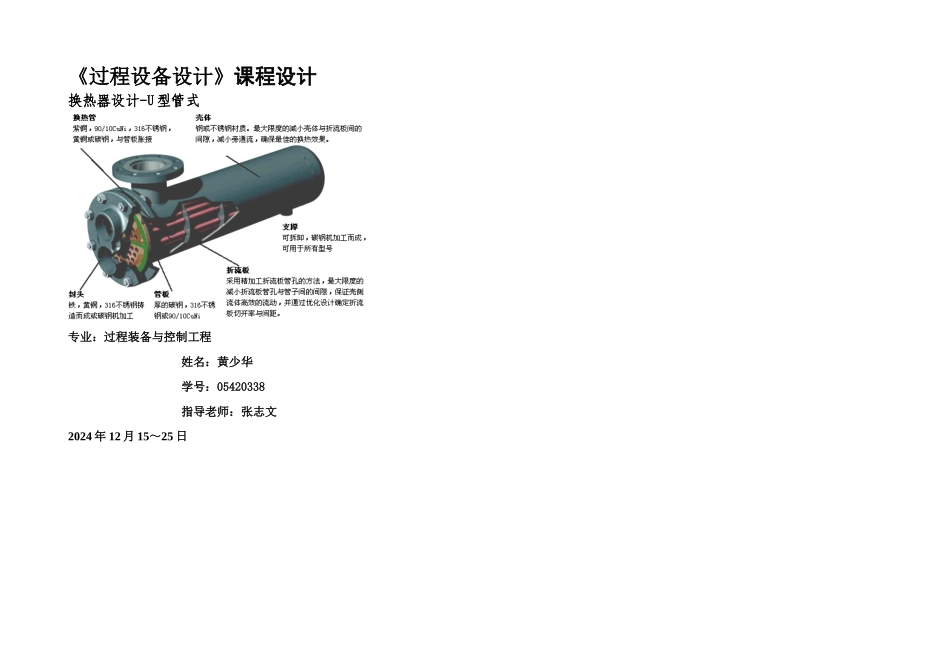

《过程设备设计》课程设计换热器设计-U 型管式专业:过程装备与控制工程姓名:黄少华学号:05420338指导老师:张志文2024 年 12 月 15~25 日摘要本文扼要介绍了 U 型管换热器的特点及在工业中的应用和进展前景,详细的阐述了 U 型管式换热器的结构及强度设计计算及制造、检修和维护。参照 GB151-1999 及换热器设计手册,综合考虑各种因素,结构设计需要选择适用合理、经济的结构形式,同时满足制造、检修、装配、运输和维修等要求;而强度计算的内容包括换热器的材料,确定主要结构尺寸,满足强度、刚度和稳定性等要求,根据设计压力确定壁厚,使换热器有足够的腐蚀裕度,从而使设计结果达到最优化组合。设计结果满足用户要求,安全性与经济性及环保要求均合格。关键词:换热器、U 型管式、结构设计、强度设计目录摘要- Ⅰ -第一章 绪论 1第二章 U 型管换热器的特点 第三章结构设计 3.1 管箱设计 3.3 封头设计 3.4 管板设计 3.5 拉杆和定距管的确定 3.7 旁路挡板设计 3.8 容器法兰的设计 3.9 选取支座 第四章强度校核 4.1 管箱筒体计算 计算条件: 厚度及重量计算 压力试验时应力校核 压力及应力计算 4.2 壳程圆筒计算 计算条件 厚度及重量计算 压力实验时应力校核 压力及应力计算 4.3 开孔补强计算 计算条件 开孔补强计算 设计条件 开孔补强计算 管板和法兰的强度计算 仅有壳程压力作用下的危险组合工况 仅有管程压力作用下的危险组合工况第五章换热器的制造、检验、安装与维修 5.1 换热器的制造、检验与验收 筒体 5.1.2 换热管 管板 5.1.4 折流板、支持板 5.1.5 管束的组装 换热器的组装 5.1.7 压力试验 5.2 换热器的安装与维护 安装 5.2.3 维护 结束语 参考文献 0sP精品文档---下载后可任意编辑第一章 绪论在不同温度的流体间传递热能的装置称为热交换器,简称换热器。在换热器中至少要有两种温度不同的流体,一种流体温度高,放热;另一种流体温度低,吸热。在工程实践中有时也会有两种以上流体参加换热的换热器,但其基本原理与前一致。化工、石油、动力、食品等行业中广泛使用各种换热器,它们是上述这些行业的通用设备,占有十分重要的地位。随着工业的迅速进展,能源消耗量不断增加,能源紧张已成为一个世界性问题。为缓和能源紧张的状况,世界各国竞相实行节能措施,大力进展节能技术,已成为当前工业生产和人民生活中一个重要课题。换热器在节能...
