WSN射频芯片中带直流偏移消除的可编程增益放大器设计与实现的开题报告

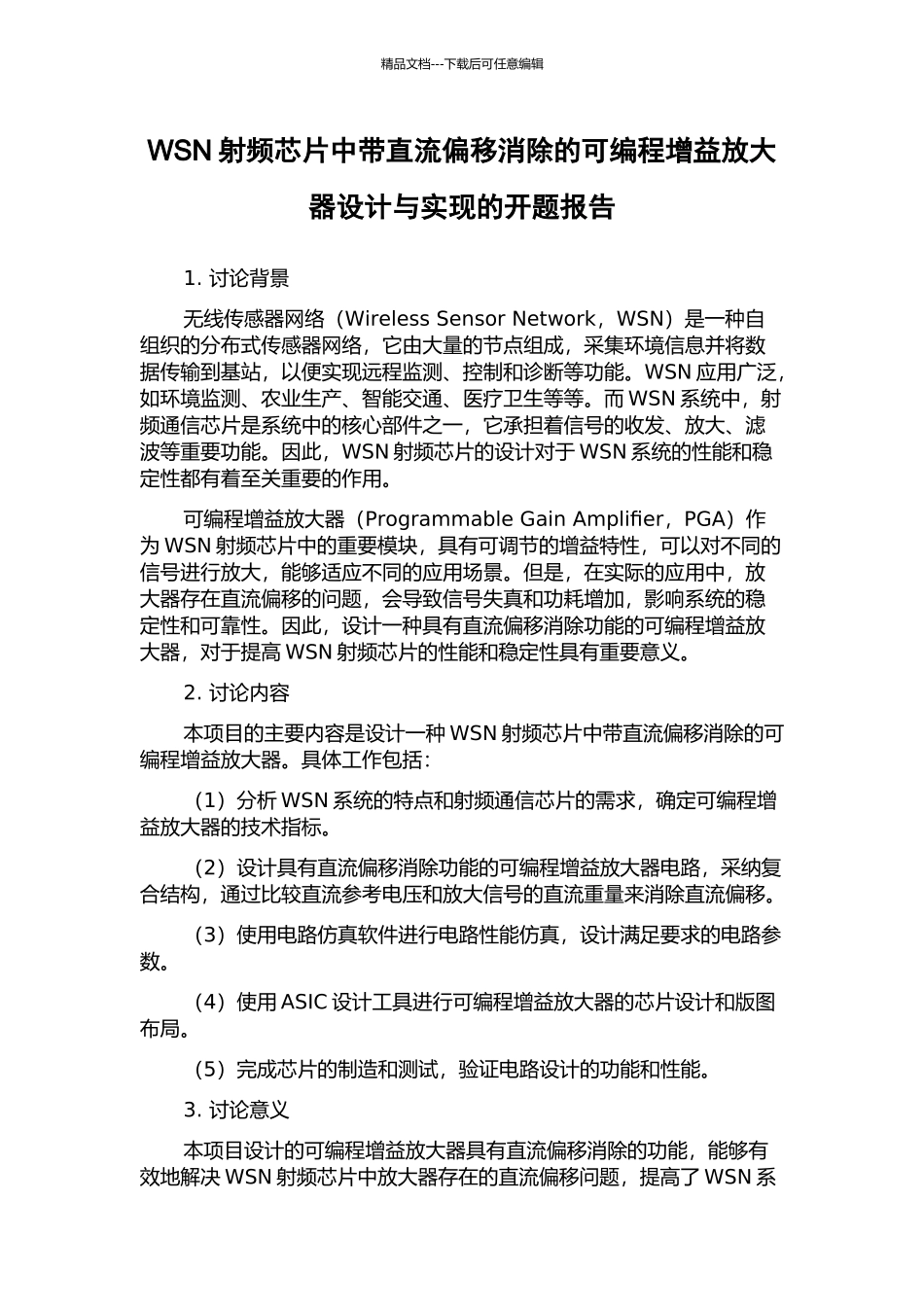

WSN射频芯片中带直流偏移消除的可编程增益放大器设计与实现的开题报告_第1页
1/2

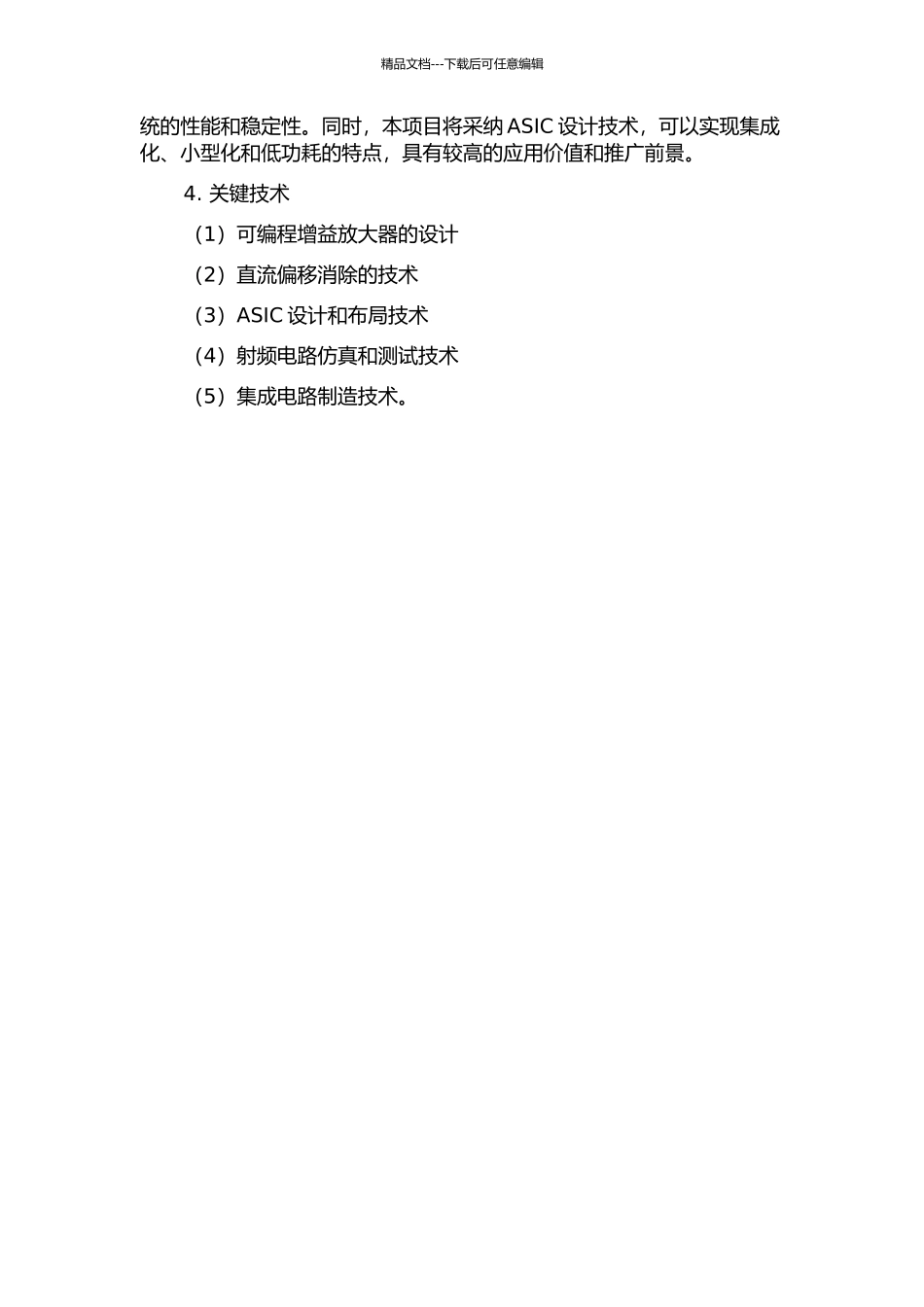

WSN射频芯片中带直流偏移消除的可编程增益放大器设计与实现的开题报告_第2页
2/2
精品文档---下载后可任意编辑WSN 射频芯片中带直流偏移消除的可编程增益放大器设计与实现的开题报告1. 讨论背景无线传感器网络(Wireless Sensor Network,WSN)是一种自组织的分布式传感器网络,它由大量的节点组成,采集环境信息并将数据传输到基站,以便实现远程监测、控制和诊断等功能。WSN 应用广泛,如环境监测、农业生产、智能交通、医疗卫生等等。而 WSN 系统中,射频通信芯片是系统中的核心部件之一,它承担着信号的收发、放大、滤波等重要功能。因此,WSN 射频芯片的设计对于 WSN 系统的性能和稳定性都有着至关重要的作用。可编程增益放大器(Programmable Gain Amplifier,PGA)作为 WSN 射频芯片中的重要模块,具有可调节的增益特性,可以对不同的信号进行放大,能够适应不同的应用场景。但是,在实际的应用中,放大器存在直流偏移的问题,会导致信号失真和功耗增加,影响系统的稳定性和可靠性。因此,设计一种具有直流偏移消除功能的可编程增益放大器,对于提高 WSN 射频芯片的性能和稳定性具有重要意义。2. 讨论内容本项目的主要内容是设计一种 WSN 射频芯片中带直流偏移消除的可编程增益放大器。具体工作包括:(1)分析 WSN 系统的特点和射频通信芯片的需求,确定可编程增益放大器的技术指标。(2)设计具有直流偏移消除功能的可编程增益放大器电路,采纳复合结构,通过比较直流参考电压和放大信号的直流重量来消除直流偏移。(3)使用电路仿真软件进行电路性能仿真,设计满足要求的电路参数。(4)使用 ASIC 设计工具进行可编程增益放大器的芯片设计和版图布局。(5)完成芯片的制造和测试,验证电路设计的功能和性能。3. 讨论意义本项目设计的可编程增益放大器具有直流偏移消除的功能,能够有效地解决 WSN 射频芯片中放大器存在的直流偏移问题,提高了 WSN 系精品文档---下载后可任意编辑统的性能和稳定性。同时,本项目将采纳 ASIC 设计技术,可以实现集成化、小型化和低功耗的特点,具有较高的应用价值和推广前景。4. 关键技术(1)可编程增益放大器的设计(2)直流偏移消除的技术(3)ASIC 设计和布局技术(4)射频电路仿真和测试技术(5)集成电路制造技术。
