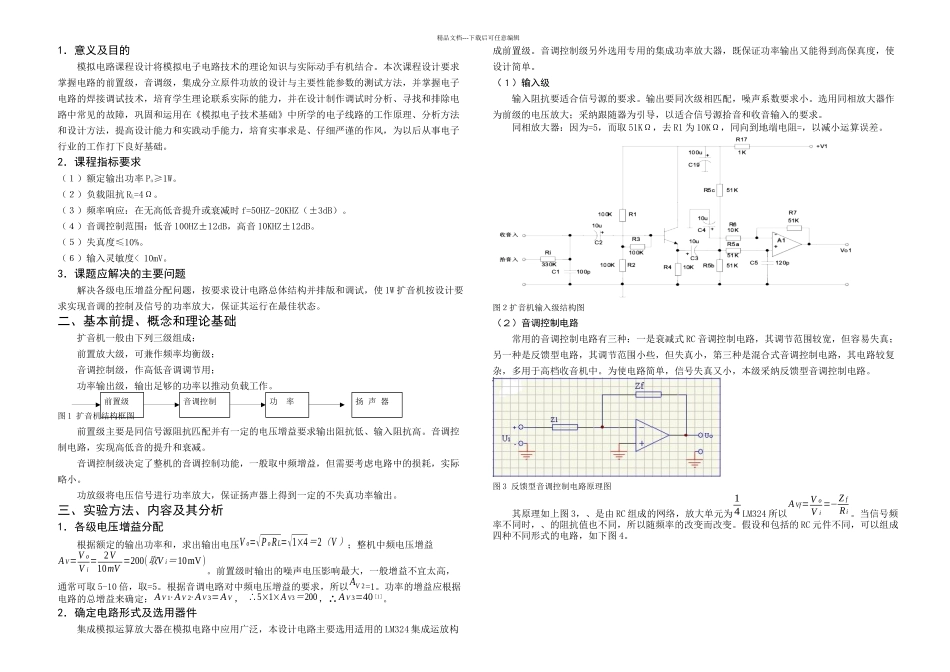

精品文档---下载后可任意编辑1．意义及目的模拟电路课程设计将模拟电子电路技术的理论知识与实际动手有机结合。本次课程设计要求掌握电路的前置级，音调级，集成分立原件功放的设计与主要性能参数的测试方法，并掌握电子电路的焊接调试技术，培育学生理论联系实际的能力，并在设计制作调试时分析、寻找和排除电路中常见的故障，巩固和运用在《模拟电子技术基础》中所学的电子线路的工作原理、分析方法和设计方法，提高设计能力和实践动手能力，培育实事求是、仔细严谨的作风，为以后从事电子行业的工作打下良好基础。2．课程指标要求（１）额定输出功率 Po≥1W。（２）负载阻抗 RL=4Ω。（３）频率响应：在无高低音提升或衰减时 f=50HZ-20KHZ（±3dB）。（４）音调控制范围：低音 100HZ±12dB，高音 10KHZ±12dB。（５）失真度≤10%。（６）输入灵敏度< 10mV。3．课题应解决的主要问题解决各级电压增益分配问题，按要求设计电路总体结构并排版和调试，使 1W 扩音机按设计要求实现音调的控制及信号的功率放大，保证其运行在最佳状态。二、基本前提、概念和理论基础扩音机一般由下列三级组成：前置放大级，可兼作频率均衡级；音调控制级，作高低音调调节用；功率输出级，输出足够的功率以推动负载工作。图 1 扩音机结构框图前置级主要是同信号源阻抗匹配并有一定的电压增益要求输出阻抗低、输入阻抗高。音调控制电路，实现高低音的提升和衰减。音调控制级决定了整机的音调控制功能，一般取中频增益，但需要考虑电路中的损耗，实际略小。功放级将电压信号进行功率放大，保证扬声器上得到一定的不失真功率输出。三、实验方法、内容及其分析1．各级电压增益分配根据额定的输出功率和，求出输出电压V o=√P oR L=√1×4＝2（V ）；整机中频电压增益A V=V oV i= 2V10mV=200(V取i＝10mV)。前置级时输出的噪声电压影响最大，一般增益不宜太高，通常可取 5-10 倍，取=5。根据音调电路对中频电压增益的要求，所以AV 2=1。功率的增益应根据电路的总增益来确定：A V 1⋅A V 2⋅A V 3=A V ， ∴5×1×A V3＝200，∴A V 3=40 [1]。2．确定电路形式及选用器件集成模拟运算放大器在模拟电路中应用广泛，本设计电路主要选用适用的 LM324 集成运放构成前置级。音调控制级另外选用专用的集成功率放大器，既保证功率输出又能得到高保真度，使设计简单。（１）输入级输入阻抗要适合信号源的要求。输出要同次级相匹配，噪声系数要求小...
